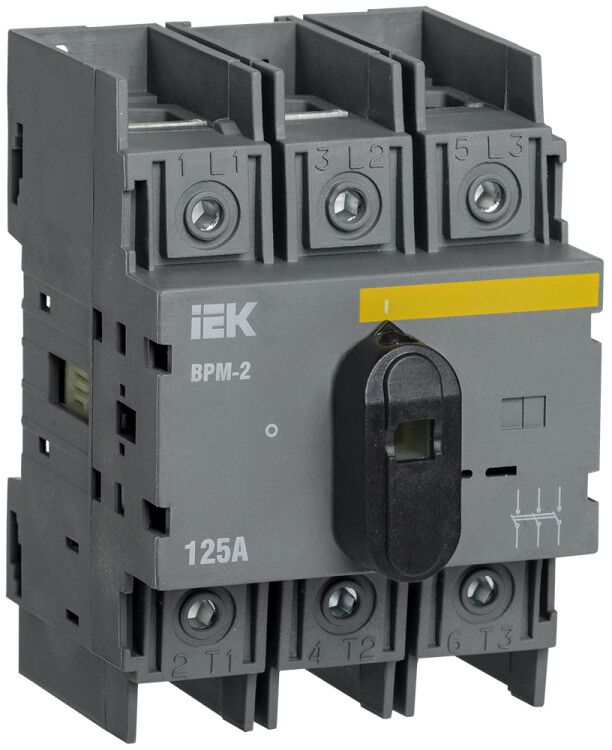

Выключатель-разъединитель модульный 3п 125А ВРМ-2 KARAT IEK MVR20-3-125

Выключатель-разъединитель модульный 3 полюса 125 А ВРМ-2 от бренда IEK предназначен для безопасного отключения и переключения электрических цепей переменного тока. Этот аппарат сочетает функции коммутационного устройства и разъединителя, что делает его удобным решением для распределительных щитов с DIN-рейкой. Артикул mvr20-3-125 относится к серии KARAT и рассчитан на длительную работу в промышленной среде.

Назначение и область применения

Выключатель-разъединитель модульный 3 полюса 125 А ВРМ-2 используется для ручного отключения и перевода электрических цепей на резервное питание. Подходит для работы со смешанными и индуктивными нагрузками - например, двигателями, трансформаторами, светильниками с дросселями. Применяется в силовых щитах на объектах промышленного, торгового и жилищного назначения, где требуется физическое отключение цепи для обслуживания или ремонта.

Технические характеристики

• Номинальный ток: 125 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 690 В - работает в сетях переменного и постоянного тока до этой величины
• Количество полюсов: 3 - размыкает все три фазы одновременно
• Тип напряжения: AC/DC - совместим с обоими типами тока
• Номинальная отключающая способность: 0 кА - не предназначен для отключения аварийных токов КЗ; требует установки автоматического выключателя перед ним
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Модульная ширина: 3,8 модуля - занимает место в щите эквивалентное трём обычным автоматам
• Вид рукоятки: рычаг поворотный - обеспечивает наглядное положение «вкл/выкл»
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: черный - соответствует стандартному цветовому оформлению серии KARAT

Совместимость и монтаж

Выключатель-разъединитель модульный 3 полюса 125 А ВРМ-2 монтируется на DIN-рейку типа C. Для правильной установки необходимо обеспечить свободное пространство вокруг аппарата - минимум 10 мм сбоку и сверху для теплоотвода. Монтаж выполняется без инструментов: устройство фиксируется защёлкой. Подключение проводов - винтовые зажимы, допускают сечение до 50 мм2. Убедитесь, что входные и выходные кабели правильно промаркированы - из-за отсутствия видимых контактов внешний осмотр не позволяет определить состояние цепи.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Отличается высокой механической надёжностью, но не имеет встроенной защиты от короткого замыкания. Это значит, что он не может использоваться как самостоятельное средство защиты - всегда должен применяться в паре с автоматическим выключателем или предохранителем, который будет отключать аварийные токи.

Преимущества

• Обеспечивает визуальное подтверждение отключения - важное требование безопасности при работах на оборудовании
• Устойчив к перегрузкам благодаря прочной конструкции контактной группы
• Подходит для частого переключения между источниками питания - например, основной и резервный генератор
• Совместим с другими изделиями серии KARAT - легко формируется единая система управления в щите
• Небольшая модульная ширина экономит место в распределительном щите

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно используйте с защитным автоматом
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях, на улице или в местах с риском попадания воды
• Не имеет сигнализации состояния - невозможно удалённо контролировать положение контактов
• Не рекомендован для частого включения/выключения под нагрузкой более 10 раз в день - снижает срок службы контактов

Примеры использования

• Отключение трехфазного двигателя насоса перед техобслуживанием
• Переключение питания станка с основной сети на резервный источник
• Разрыв цепи в системе освещения для проведения ремонтных работ
• Изоляция участка цепи в распределительном щите промышленного предприятия

Практические советы

• Выбирая выключатель-разъединитель модульный 3 полюса 125 А ВРМ-2, проверьте соответствие номинала нагрузки - не превышайте 125 А
• При монтаже в щит с несколькими такими устройствами - располагайте их с запасом по теплу, чтобы избежать перегрева соседних элементов
• Никогда не используйте его вместо автомата! Он не спасёт от КЗ - только от ручного отключения
• Проверяйте положение рычага после каждого включения - особенно в условиях плохого освещения
• Для долгой службы регулярно осматривайте контакты на следы окисления - при необходимости очищайте мягкой щёткой
