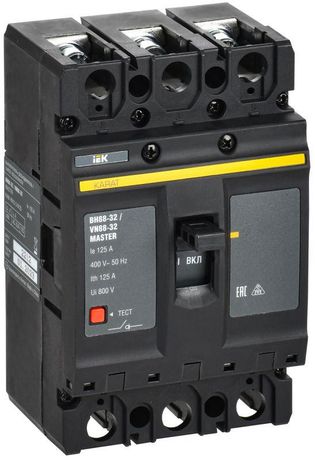

Выключатель-разъединитель ВН88-32 3P 125А KARAT MASTER IEK (ИЭК) KAM-VN10-3-0125

Выключатель-разъединитель 3-полюсный 125А ВН88-32 от IEK предназначен для ручного отключения и включения трёхфазных цепей до 400 В в распределительных щитах. Этот аппарат обеспечивает безопасную изоляцию нагрузки при обслуживании и ремонте, особенно в условиях промышленной автоматизации.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 125А ВН88-32 используется для оперативного отключения и включения трёхфазных электрических цепей переменного тока с частотой 50 Гц и напряжением до 400 В. Он не предназначен для работы под нагрузкой, когда требуется гашение дуги - функция отключения выполняется только при отсутствии тока. Применяется в качестве изолирующего аппарата перед проведением работ на оборудовании.

Области использования: промышленные предприятия, объекты нефтегазовой отрасли, энергетика, торговые и административные здания, сельское хозяйство. Монтируется в низковольтные комплектные устройства: ВРУ, шкафы управления, распределительные пункты и ящики.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Номинальный ток: 125 А - максимальный постоянный ток, который выдерживает аппарат без перегрева;
• Номинальная мощность при AC-3 400 В: 86,5 кВт - эквивалентная мощность двигателя, которую можно безопасно отключить при работе с индуктивными нагрузками;
• Тип элемента управления: рычажковый - удобный механический привод для ручного управления;
• Тип присоединения: винтовое - надёжное крепление проводов через болтовые зажимы;
• Материал корпуса: пластик - устойчив к внешним воздействиям, не проводит ток;
• Степень защиты IP00 - отсутствие защиты от пыли и воды; работает только внутри закрытых щитов;
• Комплектное устройство: да - в комплекте есть всё необходимое для установки, включая крепления;
• Количество вспомогательных контактов: 0 - не имеет сигнализационных или блокировочных контактов.

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 125А ВН88-32 совместим с DIN-рейкой шириной 35 мм и устанавливается в любые распределительные щиты, где предусмотрено место для трёхполюсного аппарата. Для монтажа необходимо соблюдать минимальные зазоры между фазами согласно нормам ПУЭ. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать наконечники НШВИ для многожильных проводов. Кабельный вход допускается сверху и снизу - ориентация зависит от схемы щита.

Безопасность и стандарты

Выключатель-разъединитель 3-полюсный 125А ВН88-32 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов отключения. Отсутствие степени защиты IP00 требует обязательной установки внутри защищённых щитов. Не используйте его вне электрошкафа - риск поражения током и повреждения оборудования высокий.

Преимущества

• Надёжное винтовое соединение снижает вероятность нагрева и окисления контактов;
• Рычаг с чётким положением “ВКЛ” / “ОТКЛ” обеспечивает визуальный контроль состояния цепи;
• Комплектность - не требует дополнительных деталей для установки;
• Пластиковый корпус исключает возможность замыкания на корпус и снижает вес изделия;
• Совместим с большинством типовых распределительных щитов IEK и других производителей.

Ограничения применения

• Не предназначена для отключения токов короткого замыкания - для этого нужны автоматы или предохранители;
• IP00 - нельзя применять во влажных, пыльных или открытых помещениях;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля или блокировки;
• Не подходит для частого включения/выключения под нагрузкой - это вызывает быстрый износ контактной системы.

Примеры использования

• Отключение питания трёхфазного электродвигателя насоса перед техобслуживанием;
• Изолирование участка конвейера при плановом ремонте;
• Разрыв цепи ввода в распределительный пункт на складе;
• Функциональный разъединитель в системе освещения производственного цеха.

Практические советы

• Перед монтажом проверьте соответствие номинального тока нагрузки - 125 А не следует превышать даже кратковременно;
• Используйте только медные провода сечением до 50 мм2 - большие сечения не войдут в зажимы;
• При сборке щита располагайте выключатель так, чтобы рычаг был легко доступен для оператора - не за другими аппаратами;
• Помните: этот аппарат - только разъединитель. Защиту от перегрузок и КЗ обеспечивают другие устройства - автоматические выключатели или предохранители;
• Проверяйте состояние контактов каждые 6–12 месяцев - при наличии следов оплавления или нагара заменяйте изделие.
