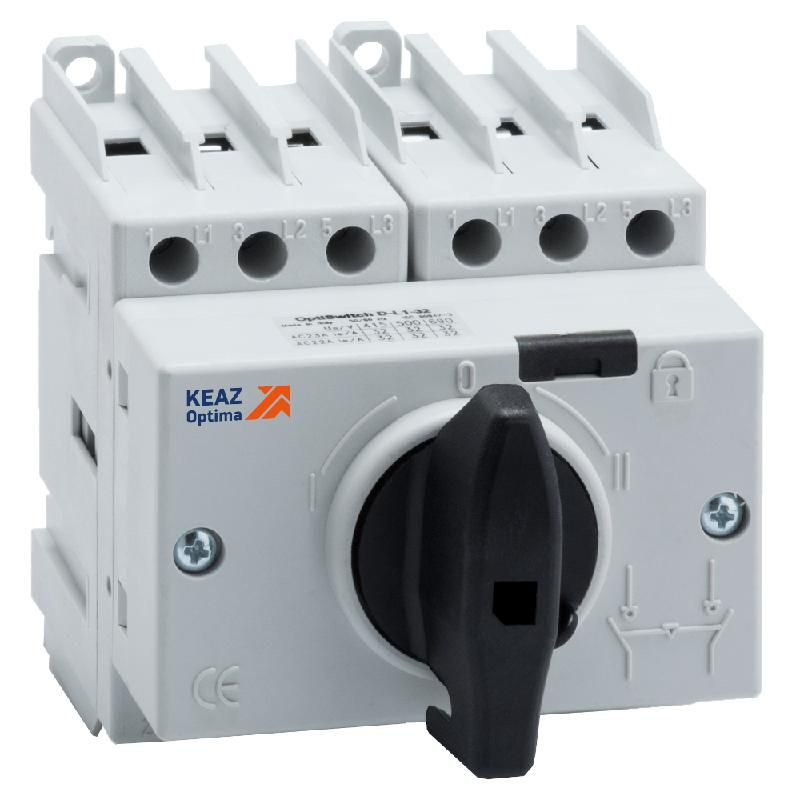

Выключатель-разъединитель реверсивный OptiSwitch DI-63-4C | 332088 КЭАЗ

Выключатель-разъединитель реверсивный DI-63-4C от КЭАЗ - четырёхполюсный коммутационный аппарат для ручного отключения и переключения трёхфазных цепей с возможностью изменения направления вращения двигателя. Подходит для установки на лицевые панели распределительных щитов, обеспечивает надёжное обесточивание и безопасную работу в промышленных условиях.

Назначение и область применения

Выключатель-разъединитель реверсивный DI-63-4C предназначен для ручного отключения и переключения нагрузки в трёхфазных сетях переменного тока. Его основная функция - обеспечение полного разрыва всех фаз и нейтрали при обслуживании оборудования, а также возможность реверса (изменения направления вращения) электродвигателей. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, где требуется частое переключение направления работы.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 63 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Мощность при AC-3, 400 В: 43 кВт
• Количество нормально открытых (НО) контактов: 4
• Способ монтажа: на панель (не на DIN-рейку)
• Тип подключения: болтовое соединение
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Рукоятка: передняя, смещённая, несъёмная, эргономичная
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Выключатель-разъединитель реверсивный DI-63-4C устанавливается на лицевую панель щита с помощью крепёжных отверстий. Для монтажа необходимы отвертка и гаечный ключ для затяжки болтов. Подключение силовых проводов осуществляется через болтовые зажимы - важно соблюдать момент затяжки, указанный в руководстве производителя. Устройство не предназначено для установки на DIN-рейку, хотя другие модели из серии КЭAZ Optima позволяют так делать. Учитывайте посадочные размеры панели - устройство имеет жёсткий корпус и требует достаточного свободного места вокруг для доступа к рукоятке и контактам.

Безопасность и стандарты

Выключатель-разъединитель реверсивный DI-63-4C реализует принцип двойного разрыва: каждая фаза и нейтраль полностью отключаются механически, что гарантирует отсутствие напряжения на стороне нагрузки после перевода рукоятки в положение “OFF”. Это соответствует требованиям безопасности при проведении техобслуживания. Отсутствие степени защиты (IP00) означает, что устройство должно быть установлено внутри защищённого шкафа - не допускается использование в открытом виде или во влажных средах.

Преимущества

• Чёткая визуальная индикация состояния (ON/OFF) благодаря смещённой рукоятке
• Двойной разрыв каждого полюса - повышенная безопасность при ремонте
• Устойчивый контакт - минимизация нагрева и искрения при высоких токах
• Надёжная конструкция от КЭАЗ - проверенная временем в промышленных условиях
• Длительный гарантийный срок - 5 лет

Ограничения применения

• Не применяется вне защищённых шкафов - степень защиты IP00 исключает эксплуатацию в пыльных, влажных или агрессивных средах
• Не предназначен для частого включения/выключения под нагрузкой - используется только для ручного отключения и переключения, не для регулярного пуска двигателей
• Отсутствуют встроенные автоматические защиты (например, тепловые или магнитные) - необходимо использовать совместно с предохранителями или автоматическими выключателями
• Не поддерживает модульную сборку - нельзя заменить один полюс без демонтажа всего устройства

Примеры использования

• Управление реверсивными приводами на конвейерах в пищевой промышленности
• Отключение питания насосных станций перед техническим осмотром
• Ручное переключение направления вращения вентиляторов в системах вентиляции
• Обеспечение безопасного обесточивания станков ЧПУ перед наладкой

Практические советы

• При монтаже используйте только рекомендованные болты и моменты затяжки - перегрузка может повредить контактные площадки
• Проверьте соответствие сечения кабелей номинальному току 63 А - для этого тока обычно требуется медный кабель сечением не менее 16 мм2
• Убедитесь, что рукоятка легко перемещается - если есть заедание, проверьте наличие механических препятствий или деформации корпуса
• При использовании в системах с частым реверсированием контролируйте температуру контактов - перегрев может свидетельствовать о плохом контакте
• DI-63-4C от КЭАЗ - это надёжный выбор для базового управления, но для сложных систем рассмотрите варианты с автономной блокировкой или дистанционным управлением
