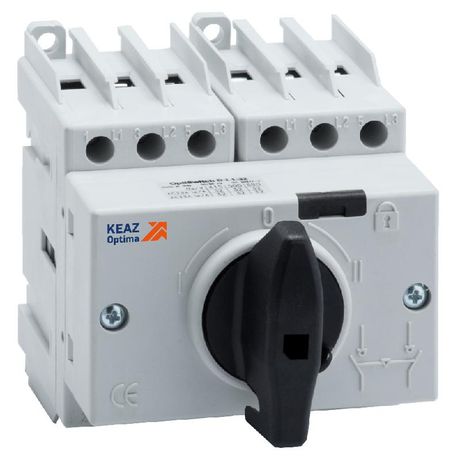

Выключатель-разъединитель реверсивный OptiSwitch DI-40-4C | 332087 КЭАЗ

Выключатель-разъединитель реверсивный OptiSwitch DI-40-4C от КЭАЗ предназначен для безопасного коммутирования и отключения четырёхполюсных электрических цепей переменного тока до 690 В. Его реверсивная функция позволяет управлять направлением вращения трёхфазных двигателей, а компактная конструкция экономит место в распределительном щите. Артикул 332087 подходит для промышленных автоматизированных систем, где требуется надёжное механическое отключение.

Назначение и область применения

Выключатель-разъединитель реверсивный OptiSwitch DI-40-4C используется для ручного управления трёхфазными двигателями - например, для изменения направления вращения на станках, конвейерах, насосах и вентиляторах. Он обеспечивает полное механическое отключение цепи, что необходимо перед обслуживанием оборудования. Подходит для установки внутри электрических шкафов на лицевую панель. Четыре полюса позволяют отключать все фазы и один вспомогательный контакт для сигнализации или блокировки.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Номинальный ток: 40 А
• Количество полюсов: 4 (три основных + один вспомогательный)
• Мощность при AC-3, 400 В: 28 кВт - соответствует нагрузкам типичных асинхронных двигателей
• Тип подключения: болтовое соединение на клеммах
• Количество вспомогательных контактов: 4 (два нормально замкнутых, два нормально разомкнутых - для блокировок и сигналов)
• Степень защиты: IP00 - без внешней защиты, требует установки в защищённом корпусе
• Способ монтажа: на панель через отверстие 52×52 мм
• Рукоятка: передняя, смещённая, несъёмная, эргономичная форма для удобного захвата
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

OptiSwitch DI-40-4C монтируется на лицевую панель шкафа с помощью прямоугольного отверстия 52×52 мм. Для установки достаточно вставить устройство и зафиксировать его с помощью двух боковых защёлок - инструменты не нужны. Болтовые клеммы рассчитаны на провода сечением до 16 мм2. Все четыре полюса собраны в одном корпусе; дополнительные полюсы нейтрали или заземления не поддерживаются - они должны подключаться отдельно. Выключатель совместим с другими модулями серии OptiSwitch, если требуется расширение функционала.

Безопасность и стандарты

Устройство реализует принцип двойного разрыва - каждый полюс имеет две точки размыкания, что гарантирует полную изоляцию цепи при отключении. Это соответствует требованиям безопасности для ремонтных работ. Наличие блокировки рукоятки предотвращает случайное включение. Однако, поскольку степень защиты IP00, устройство нельзя использовать вне герметичного шкафа - открытый доступ к токоведущим частям опасен.

Преимущества

• Компактность: занимает место всего двух стандартных модулей на DIN-рейке, несмотря на наличие четырёх полюсов
• Быстрая установка и смена: монтаж и демонтаж без инструментов - просто нажимается и фиксируется
• Надёжный двойной разрыв: исключает риск пробоя между контактами даже при высоких токах
• Чёткая визуальная индикация положения: рукоятка явно показывает состояние «вкл/выкл»
• Долгий срок службы: 60 месяцев гарантии подтверждают прочность конструкции и качество материалов

Ограничения применения

• Не предназначена для работы на открытом воздухе или во влажных средах - IP00 требует обязательной установки в закрытом шкафу
• Не поддерживает автономную блокировку ключом - блокировка рукоятки встроена и не снимается
• Не допускается использование в качестве устройства частотного регулирования - только реверс и отключение
• Не рекомендуется для частых циклов включения/выключения более 10 раз в час - это механический аппарат, не рассчитанный на частое коммутирование

Примеры использования

• Управление направлением вращения ленточных конвейеров на пищевых производствах
• Реверсирование насосов в системах гидравлического давления
• Отключение питания станков с ЧПУ перед техобслуживанием
• Комбинированное применение с магнитными пускателями - OptiSwitch DI-40-4C служит главным разъединителем, а пускатель управляет запуском

Практические советы

• При проектировании шкафа учтите размеры отверстия 52×52 мм и свободное пространство вокруг для доступа к рукоятке
• Запрещено подключать провода большего сечения, чем указано - это повредит клеммы и нарушит тепловой режим
• Перед первым включением проверьте механическую блокировку: рукоятка должна жёстко фиксироваться в крайних положениях
• Для систем с несколькими двигателями используйте OptiSwitch DI-40-4C как общий разъединитель, а не как основной коммутатор - он не рассчитан на частые пуски
• При необходимости замены - можно снять устройство без отсоединения всех проводов, так как клеммы остаются на месте
