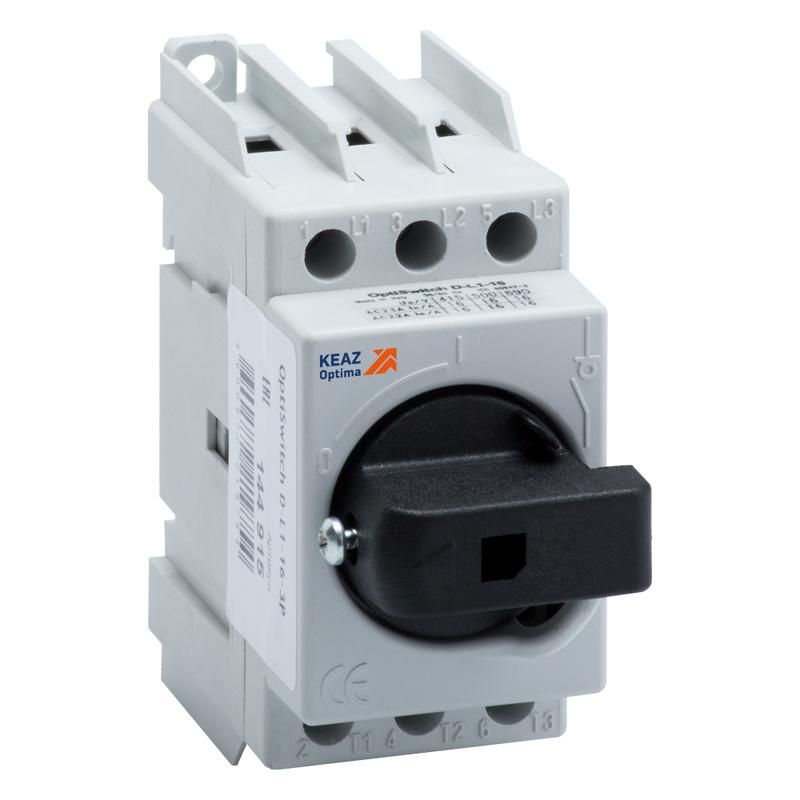

Выключатель-разъединитель OptiSwitch DI-40-3 | 332066 КЭАЗ

Выключатель-разъединитель OptiSwitch DI-40-3 от КЭАЗ предназначен для безопасного отключения трёхфазных электрических цепей до 40 А и используется там, где требуется явное физическое размыкание цепи - например, перед обслуживанием оборудования. Этот аппарат сочетает компактную конструкцию, надёжный двойной разрыв и удобство монтажа на DIN-рейку.

Назначение и область применения

Выключатель-разъединитель OptiSwitch DI-40-3 применяется для ручного отключения трёхфазных нагрузок в распределительных щитах. Он обеспечивает явное физическое размыкание всех трёх фаз одновременно, что необходимо для проведения техобслуживания, ремонта или аварийного отключения. Подходит для использования в промышленных системах: станках, насосах, конвейерах, воздушных заводах и других устройствах с питанием 400 В переменного тока.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальная мощность при AC-3, 400 В: 28 кВт
• Тип управления: ручка-переключатель с положениями ВКЛ/ОТКЛ
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Способ подключения силовых проводов: болтовое соединение
• Степень защиты: IP00 - без защиты от внешних воздействий, работает только внутри корпуса или шкафа
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

OptiSwitch DI-40-3 устанавливается на стандартную DIN-рейку типа TS35 без необходимости использования инструментов - достаточно защёлкнуть устройство и проверить фиксацию. Монтаж на монтажную плиту возможен через отверстия для крепления. Выключатель занимает ширину двух стандартных модулей на рейке, что позволяет экономить место в щите. Для расширения функционала можно легко добавить дополнительные полюса нейтрали или заземления - они совместимы по механизму и креплению. Подключение силовых проводов осуществляется через болты, рекомендуется использовать медные жилы сечением до 16 мм2.

Безопасность и стандарты

Выключатель-разъединитель OptiSwitch DI-40-3 реализует принцип двойного разрыва - каждая фаза размыкается в двух точках, что гарантирует полное отсутствие напряжения между контактами после отключения. Это соответствует требованиям безопасности при работе с высокими токами. Присутствует механическая блокировка рукоятки - она предотвращает случайное переключение, однако не предусматривает возможность запирания замком. Устройство не имеет собственной степени защиты (IP00), поэтому обязательно должно использоваться внутри закрытого электрощита.

Преимущества

• Компактность: три полюса занимают всего два модуля на DIN-рейке, освобождая место для других устройств.
• Быстрый монтаж и демонтаж: установка и снятие происходят одним движением без инструментов.
• Двойной разрыв: повышает уровень безопасности при обслуживании.
• Удобная эргономичная рукоятка: обеспечивает чёткий визуальный контроль состояния (ВКЛ/ОТКЛ).
• Гибкость расширения: возможно добавление дополнительных полюсов без сложных доработок.

Ограничения применения

• Не предназначен для частого коммутационного использования - только для изоляционного отключения, не для регулярного включения/выключения нагрузки.
• IP00 - нельзя применять вне электрощита; риск поражения током при доступе к контактам.
• Не имеет возможности автоматического отключения или защиты от перегрузки/короткого замыкания - должен использоваться в паре с автоматическим выключателем или предохранителем.
• Не рассчитан на работу во взрывоопасных средах или условиях повышенной влажности без дополнительной защиты.

Примеры использования

• Отключение питания трехфазного двигателя перед плановым техобслуживанием на производстве.
• Физический разрыв цепи в распределительном щите станка для работы ремонтника.
• Обеспечение видимого разрыва в системе конвейера согласно правилам OSHA и ГОСТ Р 50030.3.
• Использование в качестве главного рубильника в малых распределительных пунктах с нагрузкой до 28 кВт.

Практические советы

• Перед установкой проверьте соответствие сечения проводов и момента затяжки болтов - переусиливать нельзя, недотягивать опасно.
• Убедитесь, что щит имеет достаточные габариты для свободного перемещения рукоятки - она должна открываться полностью без препятствий.
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов на наличие нагара или окисления - особенно при высоких токах.
• Если нужна возможность запирания - используйте внешние замки или блокировки на дверцу щита, так как сама рукоятка не снимается и не запирается.
• OptiSwitch DI-40-3 от КЭАЗ совместим с другими изделиями серии OptiSwitch - можно комбинировать с дополнительными контактами, сигнализаторами положения или блокировками.
