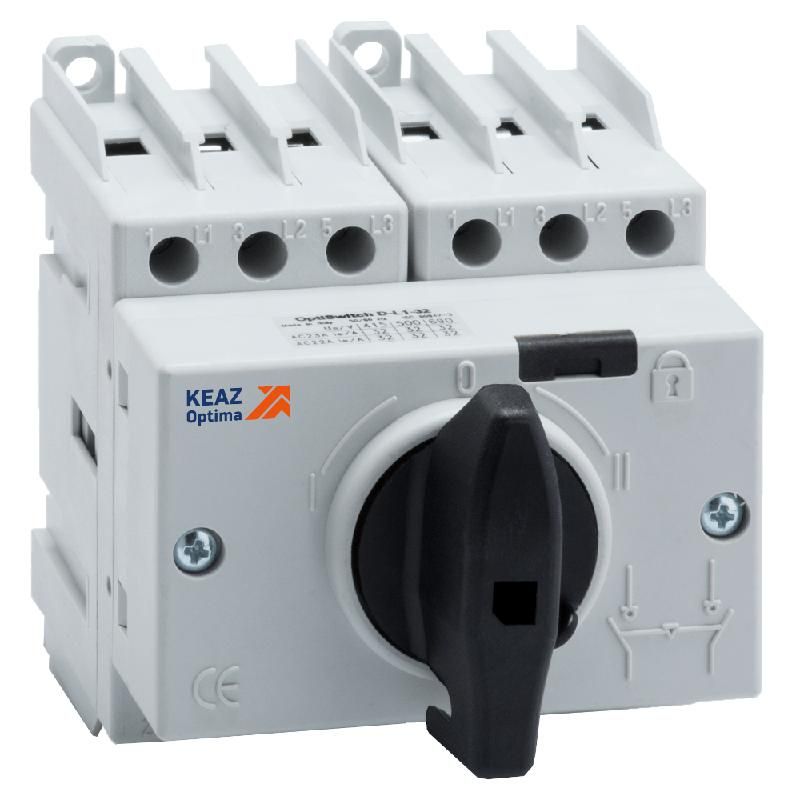

Выключатель-разъединитель реверсивный OptiSwitch DI-40-3C | 332080 КЭАЗ

Выключатель-разъединитель реверсивный OptiSwitch DI-40-3C - трёхполюсное устройство для коммутации и изоляции электрических цепей переменного тока, предназначенное для частых переключений направления движения двигателей. Продукт бренда КЭАЗ с артикулом 332080 сочетает компактную конструкцию, надёжный двойной разрыв и удобный монтаж на DIN-рейку.

Назначение и область применения

Выключатель-разъединитель реверсивный OptiSwitch DI-40-3C используется для безопасного отключения и переключения направления вращения трёхфазных электродвигателей. Подходит для систем автоматизации, где требуется реверс - например, на конвейерах, насосах, лифтах, металлорежущих станках. Также применяется как аппарат отключения перед обслуживанием оборудования, обеспечивая физическую изоляцию цепи.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока;
• Номинальный ток: 40 А - допустимый постоянный ток через каждый полюс;
• Количество полюсов: 3 - управление всеми фазами одновременно;
• Номинальная мощность при AC-3, 400 В: 28 кВт - способен коммутировать двигатели мощностью до 28 кВт;
• Контакты: 3 нормально открытых (НО), 2 нормально закрытых (НЗ) - используются для сигнализации и блокировок;
• Тип управления: ручка-переключатель - три положения: «Вперёд», «Стоп», «Назад»;
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или щит;
• Способ монтажа: DIN-рейка / монтажная плата - совместим с типовыми рейками шириной 35 мм;
• Подключение силовых проводов: болтовое - надёжное соединение с помощью гаек и шайб;
• Гарантия: 60 месяцев - 5 лет на весь срок службы устройства.

Совместимость и монтаж

OptiSwitch DI-40-3C устанавливается на DIN-рейку без инструментов: достаточно защёлкнуть устройство до характерного щелчка. Для снятия - слегка надавите на фиксатор снизу. Конструкция позволяет легко заменить или добавить полюсы - например, установить дополнительный полюс нейтрали или заземления. Болтовые клеммы рассчитаны на провода сечением до 16 мм2. Монтаж на плату возможен при наличии соответствующего крепления, однако рекомендован именно DIN-монтаж для стандартизации сборки.

Безопасность и стандарты

Устройство реализует принцип двойного разрыва - каждая фаза размыкается в двух точках, что гарантирует полное отсутствие напряжения между контактами после отключения. Это соответствует требованиям безопасности при проведении техобслуживания. Рукоятка имеет механическую блокировку в положении «Стоп», предотвращая случайное включение. Однако из-за степени защиты IP00 устройство не предназначено для работы вне герметичных корпусов - использование в сыром, запылённом или взрывоопасном окружении недопустимо без дополнительной защиты.

Преимущества

• Компактность: занимает всего два модуля на DIN-рейке, хотя имеет три полюса - экономия места в распределительных щитах;
• Быстрая замена полюсов: возможность добавить N- или PE-полюс без инструментов;
• Надёжный двойной разрыв: минимизация риска пробоя и сохранение изоляции даже при старении контактов;
• Эргономичная рукоятка: несъёмная, удобная для ручного управления, исключающая потерю или повреждение;
• Долгий срок службы: 60 месяцев гарантии указывает на высокую долговечность механизмов и материалов.

Ограничения применения

• Не предназначен для работы без корпуса - IP00 не защищает от пыли, влаги и прикосновений;
• Не подходит для частых включений под нагрузкой выше 28 кВт при 400 В - риск сваривания контактов;
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно использовать с автоматическим выключателем или предохранителем;
• Не рассчитан на работу в условиях повышенной вибрации без дополнительного крепления - возможен самопроизвольный переход положения рукоятки.

Примеры использования

• Переключение направления вращения конвейерной ленты на пищевом производстве;
• Обеспечение отключения питания насосной станции перед ремонтом;
• Реверсирование электродвигателя в системе подъёма люльки на объектах строительства;
• Автоматический контроль режимов работы вентиляторов в HVAC-системах.

Практические советы

• Выбирайте OptiSwitch DI-40-3C только тогда, когда нужен именно реверс - для простого отключения лучше взять обычный разъединитель;
• Проверьте посадочный диаметр кабельных вводов - они должны подходить под болтовые клеммы (до 16 мм2);
• Убедитесь, что щит или корпус имеют достаточные размеры для свободного доступа к рукоятке - она должна поворачиваться без препятствий;
• Не используйте устройство в качестве основной защиты - всегда ставьте перед ним автоматический выключатель с соответствующей характеристикой B/C/D;
• При необходимости увеличить количество полюсов - заказывайте дополнительные модули того же типа; они совместимы по механизму и креплению.
