Выключатель-разъединитель OptiSwitch DI-40-4 | 332073 КЭАЗ

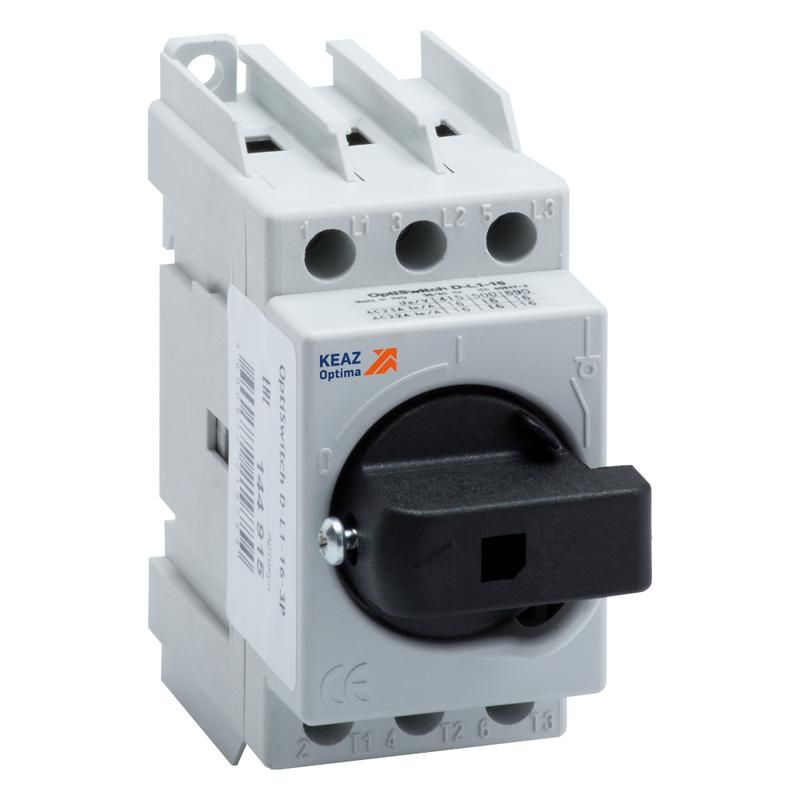

Выключатель-разъединитель OptiSwitch DI-40-4 от КЭАЗ - четырёхполюсное устройство для безопасного отключения и изоляции электрической цепи в распределительных щитах. Подходит для управления нагрузками до 28 кВт при напряжении 400 В и используется там, где требуется надёжное механическое отключение без автоматических функций.

Назначение и область применения

OptiSwitch DI-40-4 предназначен для ручного отключения и физической изоляции электрической цепи перед обслуживанием или ремонтом оборудования. Он не обеспечивает защиту от перегрузок или коротких замыканий - это задача автоматических выключателей. Применяется в промышленных щитах: на входе в станки, конвейеры, насосы, системы вентиляции и другие устройства с трёхфазным питанием. Четыре полюса позволяют отключать все провода, включая ноль, что важно для работ в системах TN-S и TT.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока;
• Номинальный ток: 40 А - способен коммутировать нагрузку до 40 ампер;
• Количество полюсов: 4 - три фазы + один нулевой проводник;
• Мощность при 400 В (AC-3): 28 кВт - максимальная мощность двигателя, которую можно отключить;
• Тип подключения: болтовое - провода закрепляются гайками на клеммах;
• Количество вспомогательных контактов: 4 - используются для сигнализации состояния (вкл/выкл) в системах управления;
• Степень защиты: IP00 - нет защиты от пыли и воды; применяется только внутри закрытых шкафов;
• Рукоятка: передняя смещённая - удобна для ручного управления через дверцу шкафа;
• Гарантия: 60 месяцев - длительный срок службы за счёт качественной сборки;
• Способ монтажа: на панель - устанавливается на жёсткую поверхность, не на DIN-рейку.

Совместимость и монтаж

OptiSwitch DI-40-4 монтируется на панель с помощью отверстий под крепёж - не совместим с DIN-рейкой. Для установки потребуется просверлить отверстия в стенке шкафа и зафиксировать корпус болтами. Подключение силовых проводов осуществляется болтовым зажимом - рекомендуется использовать наконечники типа НШВИ. Вспомогательные контакты подключаются к цепям управления или сигнализации - они находятся в комплекте и не требуют допоборудования. Монтаж не требует сложных инструментов, но необходимо соблюдать момент затяжки клемм - указанный в документации производителя.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-3 для выключателей-разъединителей. Обеспечивает двойной разрыв каждого полюса - контакт размыкается в двух точках, гарантируя полную изоляцию цепи. Это обязательное условие для безопасности при проведении ремонтных работ. Рукоятка имеет фиксацию в положениях «ВКЛ» и «ОТКЛ», предотвращает случайное переключение. Блокировка рукоятки позволяет применять замки или пломбы для запрещения доступа к оборудованию.

Преимущества

• Двойной разрыв - повышает уровень безопасности при обслуживании;
• Чёткая визуальная индикация положения рукоятки - легко определить состояние цепи;
• Компактные габариты - экономит место в шкафу даже при четырёх полюсах;
• Наличие четырёх вспомогательных контактов - снижает необходимость в дополнительных модулях;
• Долгий срок гарантии - 5 лет свидетельствуют о высокой надёжности конструкции;
• Эргономичная рукоятка - удобна для работы в условиях ограниченного пространства.

Ограничения применения

• Не предназначена для частого включения/отключения - рассчитана на редкие операционные действия;
• IP00 - нельзя использовать вне герметичных шкафов, в сырых или пыльных средах;
• Не имеет встроенной защиты - обязательно нужен автоматический выключатель или предохранитель перед этим устройством;
• Не монтируется на DIN-рейку - требует отдельного места на панели;
• Не регулируется - нельзя изменить ток срабатывания или время задержки.

Примеры использования

• Входной выключатель-разъединитель в шкафе управления станком с трёхфазным двигателем мощностью 22 кВт;
• Отключающее устройство перед частотным преобразователем для проведения профилактики;
• Централизованное отключение питания группы насосов в системе водообеспечения;
• Общее отключение питания в распределительном пункте объекта при плановых работах.

Практические советы

• Выбирая OptiSwitch DI-40-4, проверьте, чтобы глубина шкафа позволяла свободно открывать дверцу при установленной рукоятке - она выступает вперёд;
• При подключении используйте провода сечением не менее 10 мм2 для медных жил - соответствует номинальному току 40 А;
• Вспомогательные контакты лучше сразу подключить к контроллеру - это позволит отслеживать состояние отключения удалённо;
• Запрещено использовать вместо автомата - всегда устанавливайте защиту выше по цепи;
• Проверяйте плотность затяжки клемм каждые 6–12 месяцев - особенно при больших токах и вибрациях.
