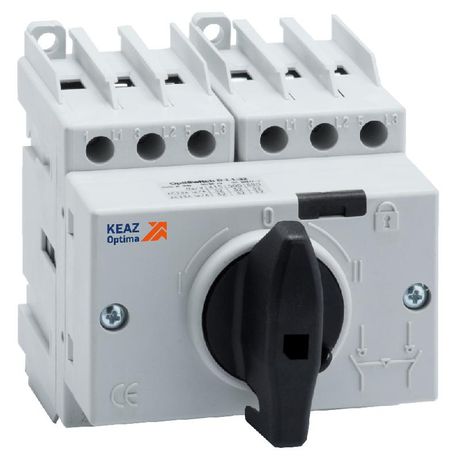

Выключатель-разъединитель реверсивный OptiSwitch DI-25-4C | 332086 КЭАЗ

Выключатель-разъединитель реверсивный DI-25-4C от КЭАЗ - четырёхполюсный коммутационный аппарат для ручного управления направлением вращения трёхфазных двигателей. Подходит для установки на лицевые панели шкафов управления, обеспечивает надёжное механическое отключение цепи и безопасную работу в условиях промышленного оборудования.

Назначение и область применения

Выключатель-разъединитель реверсивный DI-25-4C предназначен для ручного переключения направления вращения трёхфазных электродвигателей. Он сочетает функции отключения питания и изменения фазировки, что позволяет управлять движением механизмов без необходимости использовать частотники или сложную автоматику. Применяется в системах с частым реверсированием: конвейерах, насосах, компрессорах, подъёмниках, станках с ЧПУ. Также используется как ручной разъединитель для обслуживания и ремонта оборудования - гарантирует полное отсутствие напряжения на защищённом участке цепи.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях переменного тока до 690 В, включая 380–400 В и 480 В.
• Номинальный ток: 25 А - способен длительно проводить ток до 25 ампер без перегрева.
• Количество полюсов: 4 - три полюса для фаз L1, L2, L3 и один дополнительный для нейтрали или заземления (не используется в качестве рабочего нуля).
• Мощность при AC-3, 400 В: 17 кВт - рассчитан на управление двигателями мощностью до 17 киловатт при пуске под нагрузкой.
• Способ монтажа: на панель - устанавливается через отверстие в передней стенке шкафа, фиксируется снаружи.
• Тип подключения: болтовое - силовые кабели подсоединяются к клеммам с помощью гаек и шайб.
• Количество вспомогательных контактов: 4 - два пары нормально замкнутых/разомкнутых контактов для сигнализации положения рукоятки (например, “вперёд” / “назад”).
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; применяется только внутри закрытых щитов.
• Рукоятка: передняя, смещённая - удобна для ручного переключения из положения “вперёд”, “выкл”, “назад”; не снимается.
• Гарантия: 60 месяцев - 5 лет на весь срок службы устройства.

Совместимость и монтаж

Выключатель-разъединитель реверсивный DI-25-4C монтируется на панель через круглое отверстие диаметром, соответствующее корпусу аппарата. Для установки требуется просверлить отверстие в лицевой части шкафа, после чего устройство вставляется и фиксируется снаружи с помощью крепёжного кольца. Монтаж не требует инструментов - достаточно плотно прижать корпус до щелчка. Подключение силовых проводов осуществляется болтовым способом: жилы зачищаются, вводятся в клеммы и затягиваются ключом. Вспомогательные контакты доступны для подключения цепей управления и сигнализации. Устройство совместимо с любыми шкафами, где есть возможность установки на лицевую панель и соблюдены требования по расстоянию между соседними элементами.

Безопасность и стандарты

Выключатель-разъединитель реверсивный DI-25-4C соответствует принципам безопасности IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает двойной разрыв каждой фазы - при отключении контакт размыкается в двух точках, исключая риск возникновения дуги или неполного отключения. Блокировка рукоятки предотвращает случайное переключение: она физически не может находиться в промежуточном состоянии. Наличие четырёх вспомогательных контактов позволяет интегрировать сигналы состояния в системы контроля и блокировки. Однако, из-за степени защиты IP00, использование вне герметичного шкафа запрещено - возможен контакт с токоведущими частями.

Преимущества

• Компактность: занимает всего два модуля на DIN-рейку, несмотря на четыре полюса - экономит место в шкафу.
• Быстрая сборка: можно легко добавить или удалить полюсы нейтрали/заземления без инструментов.
• Надёжное отключение: двойной разрыв каждого полюса гарантирует полное обесточивание.
• Эргономичная рукоятка: смещённое расположение снижает вероятность случайного задевания и улучшает видимость положения.
• Долгий срок службы: гарантия 5 лет подтверждает высокую надёжность конструкции.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP00 требует обязательной установки внутри закрытого шкафа.
• Не подходит для частого автоматического переключения - предназначен для ручного управления, не для циклических режимов.
• Не использует нулевой полюс как рабочий нуль - он служит только для заземления или как дополнительный разъединяемый контакт.
• Не имеет встроенной защиты от перегрузок или коротких замыканий - обязательно требуется применение автоматических выключателей или предохранителей в цепи.

Примеры использования

• Конвейерная линия: переключение движения ленты вперёд/назад для коррекции положения продукта.
• Циркулярная пила: реверс для смены направления подачи материала.
• Насосная станция: изменение направления потока жидкости при обслуживании трубопровода.
• Лифтовой механизм: ручное управление опусканием/подъёмом платформы при аварийной ситуации.
• Щит управления станком: основной разъединитель для отключения питания перед техобслуживанием.

Практические советы

• При монтаже проверьте диаметр отверстия в панели - он должен точно соответствовать размеру корпуса DI-25-4C, чтобы обеспечить плотную посадку и защиту от попадания сторонних предметов.
• Затягивайте болты силового подключения с усилием 0,8–1,2 Нм - недостаточное или чрезмерное усилие может повредить клеммы или вызвать нагрев.
• Используйте вспомогательные контакты для подключения индикационных ламп или входов ПЛК - это повысит уровень автоматизации и безопасность.
• Не устанавливайте рядом с источниками тепла или вибраций - это может снизить долговечность механизма переключения.
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление или подгорание требуют очистки или замены.
