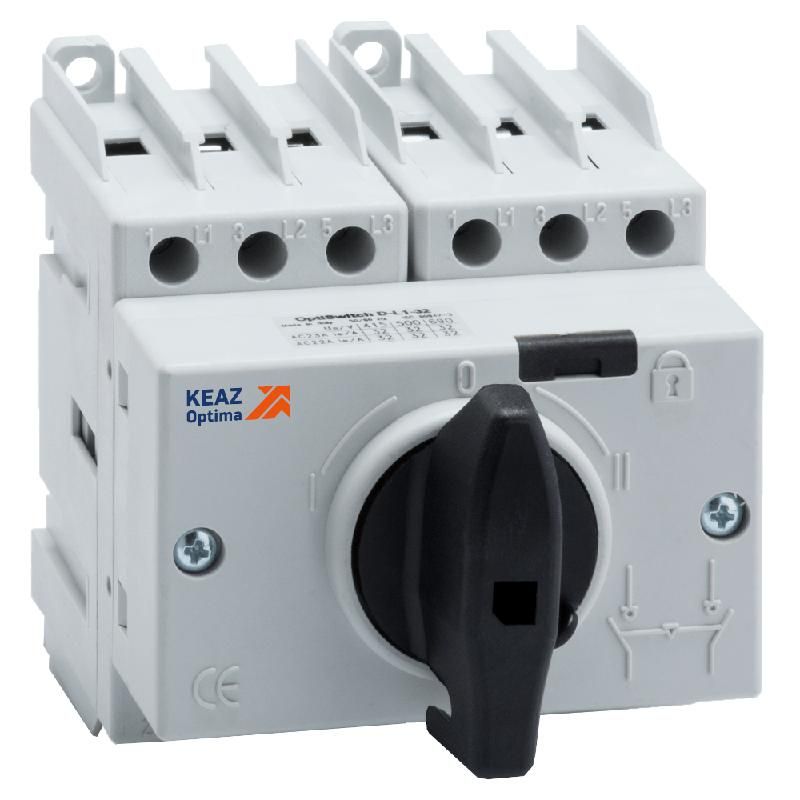

Выключатель-разъединитель реверсивный OptiSwitch DI-63-3C | 332081 КЭАЗ

Выключатель-разъединитель реверсивный OptiSwitch DI-63-3C от КЭАЗ предназначен для безопасного коммутирования и физического отключения трёхфазных электрических цепей с возможностью изменения направления вращения двигателя. Этот аппарат сочетает функции разъединителя и реверсивного переключателя, что делает его удобным решением для автоматизации промышленного оборудования. Артикул 332081 соответствует модели с номинальным током 63 А и напряжением до 690 В.

Назначение и область применения

Выключатель-разъединитель реверсивный OptiSwitch DI-63-3C используется для ручного включения, отключения и переключения направления вращения трёхфазных электродвигателей. Применяется в системах управления станками, насосами, конвейерами, компрессорами и другим оборудованием, где требуется частое изменение направления движения. Также служит для обеспечения полного отключения цепи перед обслуживанием - благодаря двойному разрыву контактов гарантируется отсутствие напряжения на нагрузке.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 63 А
• Количество полюсов: 3
• Номинальная мощность при AC-3, 400 В: 43 кВт
• Тип управления: поворотная ручка-переключатель
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Степень защиты: IP00 - без защиты от пыли и воды, рассчитан на установку внутри щита
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип подключения: болтовое соединение
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

OptiSwitch DI-63-3C устанавливается на стандартную DIN-рейку типа TS35 без инструментов - достаточно приложить усилие до характерного щелчка. Для снятия - аналогично, нажимом на фиксатор. Монтажные отверстия под болты расположены для подключения медных шин или кабелей сечением до 25 мм2. Подключение силовых проводов осуществляется через верхние и нижние клеммы. Дополнительно можно установить полюсы нейтрали или заземления - модульная конструкция позволяет легко расширить устройство без инструментов. Реверсивный механизм имеет три положения: «Вперёд», «Стоп», «Назад».

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Двойной разрыв каждого полюса обеспечивает надёжное отключение цепи, исключающее риск случайного включения. Рукоятка зафиксирована и несъёмна - предотвращает её потерю и снижает риск неквалифицированного вмешательства. Отсутствие степени защиты (IP00) означает, что применение вне электрощита запрещено - корпус не защищён от внешних воздействий.

Преимущества

• Компактность: занимает всего два стандартных модуля на DIN-рейке, несмотря на три полюса
• Быстрая сборка и замена: возможность добавления нейтральных и заземляющих полюсов без инструментов
• Надёжный механический разрыв: двойной контакт на каждый полюс гарантирует полное отключение
• Эргономичная рукоятка: удобна для ручного управления даже в перчатках
• Долгий срок службы: гарантия 5 лет подтверждает высокую износостойкость механизма

Ограничения применения

• Не допускается использование во влажных, пыльных или взрывоопасных средах - степень защиты IP00 не предусматривает внешнюю защиту
• Не предназначен для частого включения/выключения под нагрузкой более 43 кВт - рекомендовано использовать только для редких переключений и отключения
• Не поддерживает автоматическое управление - только ручное управление через поворотную рукоятку
• Не совместим с системами дистанционного управления или блокировками по сигналу - только механическая блокировка рукоятки

Примеры использования

• Переключение направления вращения ленточного конвейера на пищевом производстве
• Ручное управление насосной станцией в системе водоснабжения
• Отключение питания трехфазного станка с ЧПУ перед техобслуживанием
• Комбинирование с магнитными пускателями в схемах реверсивного пуска двигателей

Практические советы

• При монтаже проверьте соответствие сечения кабеля и момента затяжки болтов - перегрузка или слабый контакт вызывают нагрев
• Обязательно используйте OptiSwitch DI-63-3C только внутри электрощита с достаточным доступом для ручного управления
• Для увеличения безопасности применяйте в паре с автономным предохранителем или автоматическим выключателем - сам по себе он не обеспечивает защиту от перегрузки или КЗ
• При необходимости замены рукоятки - она несъёмная; замена устройства полностью обязательна
• Проверяйте положение переключателя перед включением - режим «Стоп» должен быть между «Вперёд» и «Назад» для предотвращения короткого замыкания при переключении
