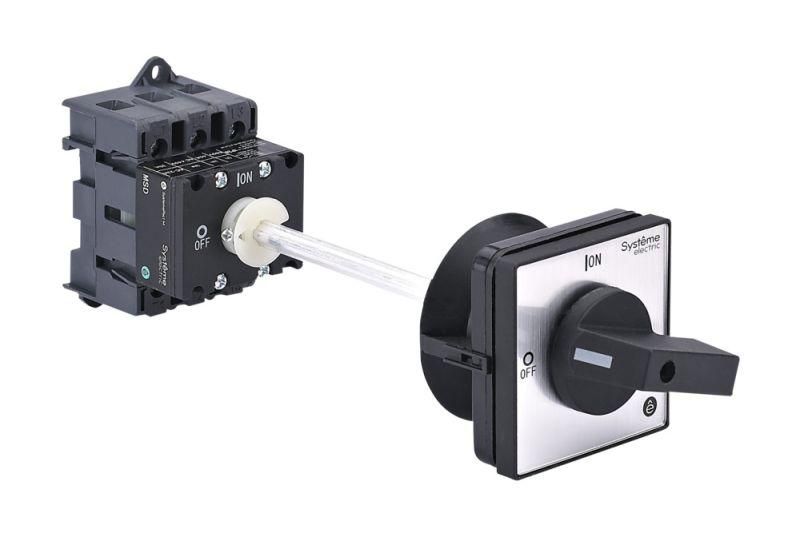

ЧЁРНОЙ выносной рукояткой на дин-рейке/плате | MSD63340B SE Выключатель-Разъединитель 3P 63A IP20 С APC

Выключатель-разъединитель Systeme Electric MSD63340B предназначен для безопасного отключения и коммутации силовых цепей до 63 А в распределительных щитах. Этот прибор сочетает функции разъединителя и автоматического выключателя, обеспечивая надежное физическое отключение цепи - особенно важно при обслуживании оборудования. Монтаж на DIN-рейку и наличие выносной рукоятки делают его удобным для установки в шкафах любой конфигурации.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD63340B используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями согласно классам применения AC-3 и DC-3. Часто устанавливается в качестве главного рубильника перед частотниками, пускателями или группой потребителей. Применяется в промышленных щитах: на станках, конвейерах, системах вентиляции, насосных станциях.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 3
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Рукоятка: черная, выносная, поворотная, длина штока 32–150 мм
• Метод монтажа: на DIN-рейку или монтажную плату (на заднюю панель шкафа)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Выключатель-разъединитель MSD63340B совместим со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка осуществляется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для монтажа на плату используются четыре отверстия на задней стенке корпуса. Выносная рукоятка позволяет управлять устройством с внешней стороны дверцы шкафа, что исключает необходимость открывать корпус во время операций. Шток рукоятки можно настроить в пределах 32–150 мм - подбирается под толщину дверцы или экрана.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Обеспечивает достаточное изоляционное расстояние между контактами, что гарантирует надёжное физическое отключение даже при высоких напряжениях. Конструкция исключает самопроизвольное переключение. Наличие возможности блокировки рукоятки навесными замками позволяет применять Lock-Out / Tag-Out (LOTO) - обязательная практика при техобслуживании.

Преимущества

• Удобный монтаж на DIN-рейку - экономит время при сборке шкафа
• Выносная рукоятка с регулируемой длиной - позволяет размещать управление вне зоны опасности
• Возможность блокировки замком - повышает безопасность при плановых работах
• Значительное изоляционное расстояние - снижает риск пробоя между полюсами
• Высокий механический ресурс - рассчитан на многократные операции включения/выключения

Ограничения применения

Выключатель-разъединитель MSD63340B не является защитным аппаратом - он не имеет тепловой или электромагнитной защиты от перегрузок и КЗ. Его нельзя использовать вместо автомата. Также он не предназначен для эксплуатации в условиях повышенной запылённости, влаги или агрессивной среды - степень защиты IP20 допускает работу только внутри закрытых щитов. Не рекомендуется для частого включения/отключения более 10 раз в час - это может снизить долговечность контактов.

Примеры использования

• Главный выключатель перед частотным преобразователем на промышленном станке
• Рубильник для отключения группы электродвигателей в цехе
• Аппарат для отключения питания системы вентиляции перед сервисным обслуживанием
• Разъединитель в распределительном щите с несколькими выходными линиями

Практические советы

• Перед монтажом проверьте, чтобы длина штока рукоятки (32–150 мм) подходила под толщину дверцы вашего шкафа
• Не используйте этот прибор для защиты от КЗ - всегда устанавливайте рядом автоматический выключатель нужного номинала
• При работе с большими токами следите за температурой контактов - при нагреве выше 60 C возможна потеря надёжности
• Для длительной эксплуатации в условиях вибраций рекомендуется дополнительно закрепить корпус на раме шкафа
• При необходимости блокировки выбирайте замки с ключом, совместимым с типом рукоятки - система совместима с большинством стандартных навесных замков
