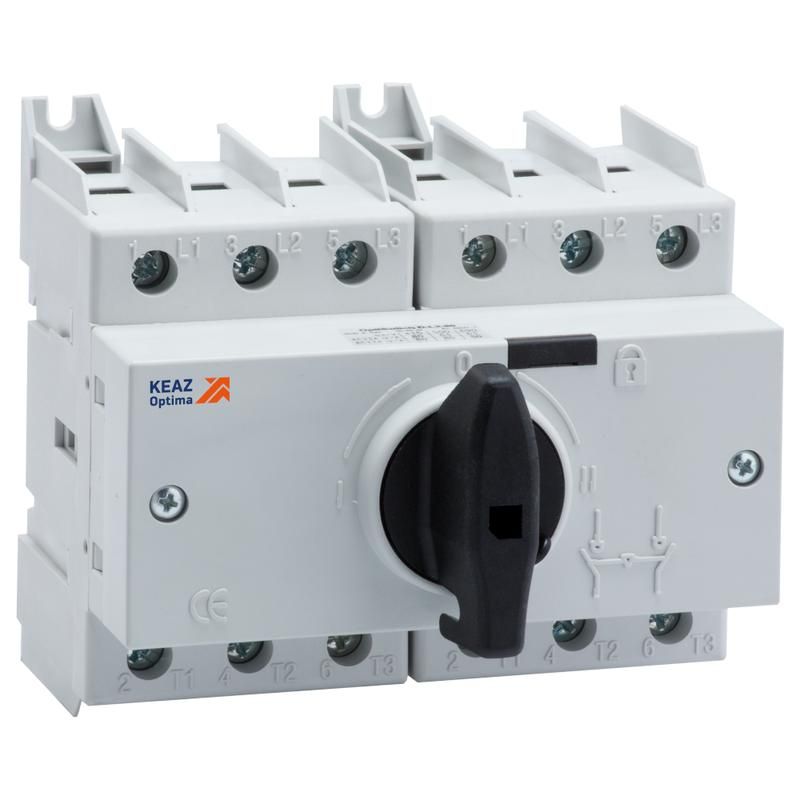

Выключатель-разъединитель реверсивный OptiSwitch DI-125-3C | 332084 КЭАЗ

Выключатель-разъединитель реверсивный OptiSwitch DI-125-3C - трёхполюсное устройство для коммутации и изоляции электрических цепей переменного тока до 690 В, предназначенное для частых реверсивных переключений в промышленном оборудовании. Бренд КЭАЗ и артикул 332084 указывают на серийную продукцию, проверенную в условиях высоких нагрузок.

Назначение и область применения

OptiSwitch DI-125-3C используется для безопасного отключения и переключения направления вращения электродвигателей. Подходит для управления насосами, вентиляторами, конвейерами, станками с реверсивным режимом работы. Обеспечивает механическую изоляцию цепи при обслуживании - важна для соблюдения правил безопасности при ремонте.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Номинальный ток: 125 А
• Количество полюсов: 3
• Исполнение: реверсивный переключатель (позиция “вперёд” / “назад” / “выкл”)
• Мощность при AC-3, 400 В: 86 кВт - позволяет управлять двигателями этой мощности без перегрузки
• Количество нормально открытых (НО) вспомогательных контактов: 3
• Тип подключения силовых проводов: болтовое, с возможностью фиксации жил до 50 мм2
• Степень защиты: IP00 - без внешней защиты, требуется установка в корпус или щит
• Способ монтажа: на панель через отверстия, с возможностью закрепления на лицевой панели
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

OptiSwitch DI-125-3C монтируется на панель с помощью предварительно просверленных отверстий. Размеры соответствуют стандартному креплению для устройств аналогичного класса. Рукоятка передняя, смещённая - обеспечивает удобный доступ и исключает случайное включение. Для подключения используйте гаечные ключи подходящего размера; момент затяжки не регламентирован, но следует избегать перетяга. Вспомогательные контакты можно использовать для сигнализации положения или блокировок в цепях управления. Устройство не предназначено для монтажа на DIN-рейку - указанное в описании производителя относится к другим моделям серии.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-3 и международным стандартам на выключатели-разъединители. Отсутствие степени защиты IP00 означает, что контактные части открыты - запрещается использование в сырых, пыльных или взрывоопасных средах без дополнительной защиты в виде корпуса или шкафа. Переключение под нагрузкой допускается только в рамках номинальной мощности AC-3.

Преимущества

• Компактные габариты - экономия места в распределительных щитах
• Лёгкая замена полюсов - возможность доработки устройства под нужды системы (например, добавление нейтрального или заземляющего полюса) без инструментов
• Чёткая механическая фиксация положений - минимизирует риск перехода в промежуточное состояние
• Долгий гарантийный срок - 5 лет свидетельствуют о надёжности конструкции

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных сред - IP00 не защищает от внешних воздействий
• Запрещено переключать под током выше 125 А или при мощности более 86 кВт при 400 В
• Не подходит для автоматических систем - требует ручного управления
• Не имеет функции автоматического отключения при аварии - необходимо применять совместно с тепловыми или электромагнитными защитами

Примеры использования

• Реверсивный пуск асинхронного двигателя 75 кВт на конвейере
• Управление насосной станцией с переключением между основным и резервным насосом
• Обслуживание оборудования на заводе, где требуется физическое отключение питания перед работой
• Цепи управления лифтами или подъёмниками с ручным управлением

Практические советы

• При монтаже убедитесь, что посадочное отверстие на панели точно соответствует габаритам OptiSwitch DI-125-3C - отклонение даже на 1–2 мм может помешать фиксации
• Для повышения безопасности всегда устанавливайте устройство внутри металлического шкафа с замком - особенно если рядом находятся обслуживающий персонал
• Проверьте соответствие сечения кабелей и момента затяжки болтов - слабый контакт вызывает нагрев, перегрузка - выход из строя
• Если планируете добавить нулевой или заземляющий полюс - делайте это сразу при первом монтаже, так как последующая замена требует полной разборки
• Не используйте OptiSwitch DI-125-3C вместо автоматического выключателя - он не защищает от перегрузок и коротких замыканий
