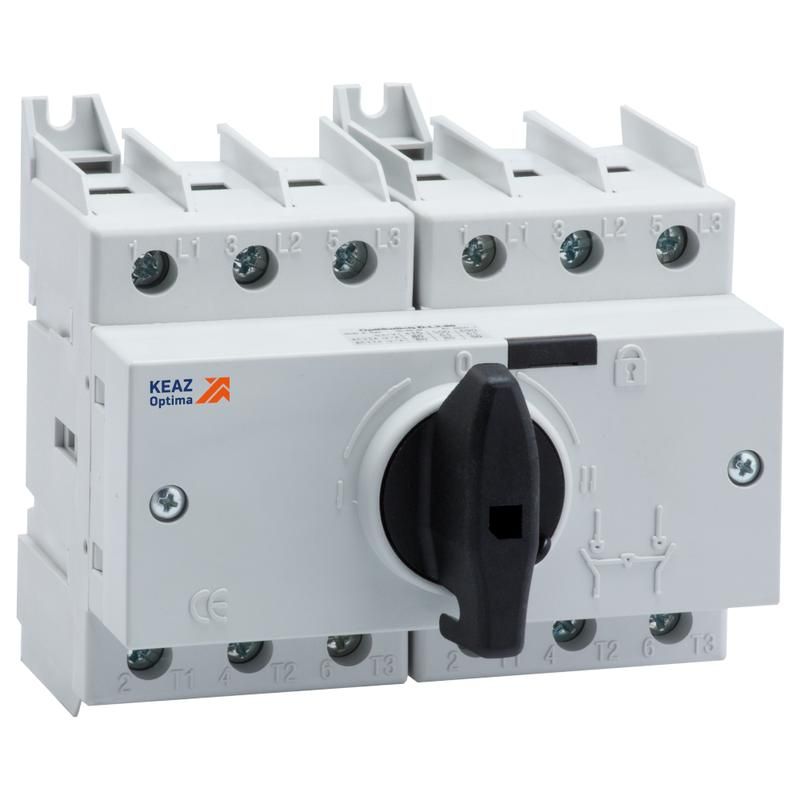

Выключатель-разъединитель реверсивный OptiSwitch DI-80-3C | 332082 КЭАЗ

Выключатель-разъединитель реверсивный OptiSwitch DI-80-3C — трёхполюсный коммутационный аппарат для реверсирования электродвигателей в промышленных системах управления. Бренд КЭАЗ обеспечивает надёжность в условиях высоких нагрузок, а артикул 332082 соответствует стандартным требованиям к монтажу на панели.

Назначение и область применения

Выключатель-разъединитель реверсивный OptiSwitch DI-80-3C предназначен для безопасного отключения и переключения направления вращения трёхфазных электродвигателей. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах и других устройствах, где требуется частый реверс. Обеспечивает механическую изоляцию цепи при обслуживании, что делает его обязательным элементом в распределительных щитах.

Технические характеристики

• Номинальное напряжение: 690 В — работает в сетях до 690 В переменного тока, включая промышленные 400 В и 690 В.
• Номинальный ток: 80 А — способен длительно проводить ток до 80 ампер без перегрева.
• Мощность при AC-3, 400 В: 55 кВт — рассчитан на управление двигателями мощностью до 55 киловатт в режиме пуска и реверса.
• Количество полюсов: 3 — три независимых контактных группы для каждой фазы.
• Количество переключающих контактов: 3 — каждый полюс имеет один набор контактов для замыкания/размыкания.
• Степень защиты: IP00 — нет защиты от пыли и воды; используется только внутри закрытых щитов.
• Способ монтажа: На панель — устанавливается на жесткую поверхность через крепёжные отверстия.
• Тип подключения: Болтовое соединение — провода фиксируются гайками и болтами, обеспечивают прочную и долговечную связь.
• Вид рукоятки: Передняя смещённая — удобна для ручного управления с лицевой стороны шкафа, исключает случайное включение.
• Гарантийный срок: 60 месяцев — 5 лет гарантии от производителя КЭАЗ.

Совместимость и монтаж

OptiSwitch DI-80-3C монтируется на панель с помощью отверстий для крепления. Подходит для установки в шкафах управления, где есть доступ к передней стенке. Не совместим с DIN-рейкой — несмотря на упоминание в описании производителя, данный тип не предусматривает защёлкивающего механизма. Для подключения используйте медные кабели сечением до 25 мм². Болтовые зажимы рассчитаны на момент затяжки 1,5–2 Н·м — переусердствовать нельзя, чтобы не повредить корпус.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-3 и международному стандарту IEC 60947-3. Отличается механической блокировкой положений “Вкл.” / “Выкл.” / “Реверс”, предотвращающей одновременное замыкание противофазных цепей. Это исключает короткое замыкание при переключении. Гарантия 5 лет подтверждает соответствие качественным нормам производства КЭАЗ.

Особенности конструкции

Конструкция OptiSwitch DI-80-3C позволяет легко менять количество полюсов: можно добавить полюс нейтрали или заземления без инструментов. Такая модульность снижает время сборки и адаптирует устройство под различные схемы. Компактный форм-фактор экономит место в шкафу. Рукоятка смещена вперёд — её невозможно задеть при работе с другими элементами щита.

Преимущества

• Надёжное болтовое соединение — минимизирует нагрев и окисление контактов.
• Механическая блокировка реверса — предотвращает аварии при переключении.
• Лёгкий сервис — возможность замены полюсов без демонтажа всего аппарата.
• Долгий срок службы — благодаря качественной металлообработке и износостойким материалам.

Ограничения применения

• Не применяется вне закрытых щитов — степень защиты IP00 не допускает воздействия пыли, влаги и внешних факторов.
• Не подходит для частого включения/выключения более 100 раз в час — риск перегрева контактов.
• Требует свободного пространства вокруг для ручного управления — рукоятка не вытянута, поэтому нужен доступ спереди.
• Не предназначен для работы с постоянным током — только переменный ток до 690 В.

Примеры использования

• Реверсивный пуск станка с ЧПУ — переключение направления движения шпинделя.
• Конвейерная линия с двумя режимами перемещения — вперёд/назад.
• Вентиляционная система с функцией продувки — изменение направления потока воздуха.
• Щит управления насосной станцией — отключение и реверс насосов при необходимости.

Практические советы

• При монтаже проверьте посадочные отверстия — они должны точно совпадать с размерами корпуса OptiSwitch DI-80-3C (не используйте саморезы, только болты M6).
• Затягивайте клеммы равномерно — перекос может вызвать искрение и выход из строя контактов.
• Обязательно помечайте все фазы на кабелях — реверсивный режим требует точного соблюдения последовательности подключения.
• Проверяйте температурный режим в шкафу — при температуре выше +40 °C возможна снижение реальной рабочей мощности.
• При замене полюса — всегда отключите питание и убедитесь, что устройство находится в положении “Выкл”.
