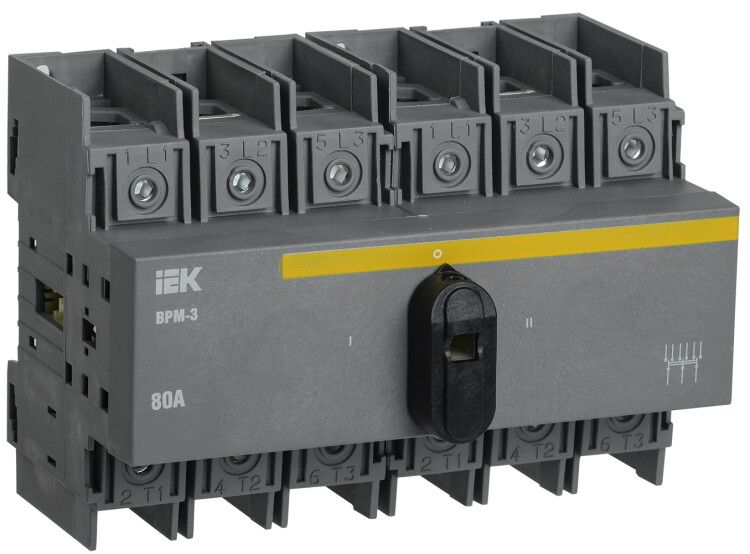

Выключатель-разъединитель модульный 3п 80А ВРМ-3 KARAT IEK MVR30-3-080

Выключатель-разъединитель модульный 3 полюса 80 А ВРМ-3 от бренда IEK предназначен для безопасного отключения электрических цепей в распределительных щитах. Этот аппарат сочетает функции ручного выключателя и разъединителя, обеспечивая видимый разрыв цепи - важное требование для обслуживания и ремонта. Артикул mvr30-3-080 соответствует серии KARAT и рассчитан на работу в промышленных и коммерческих установках.

Назначение и область применения

Выключатель-разъединитель модульный 3 полюса 80 А ВРМ-3 используется для ручного отключения электрических цепей переменного тока до 690 В. Он применяется там, где требуется физический разрыв цепи - например, перед техобслуживанием оборудования, при переключении на резервное питание или для изоляции участка сети. Подходит для управления двигателями, нагревательными элементами, конвейерами и другими индуктивными или смешанными нагрузками. Устанавливается в силовые шкафы и распределительные устройства.

Технические характеристики

• Номинальный ток: 80 А - позволяет коммутировать мощные нагрузки без перегрузки
• Номинальное напряжение: 690 В - работает в сетях высокого напряжения, включая промышленные системы
• Количество полюсов: 3 - управление трёхфазной цепью одним устройством
• Способ монтажа: DIN-рейка - совместим со стандартными щитами, легко устанавливается и заменяется
• Ширина: 7.8 модуля - занимает место в щите, эквивалентное 4 обычным автоматам (по 1,75 модуля каждый)
• Тип рукоятки: поворотный рычаг - обеспечивает четкую визуальную индикацию положения «вкл/выкл»
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Тип тока: переменный/постоянный - допускает применение в цепях постоянного тока, хотя основная задача - работа с переменным
• Срок службы: 15 лет - долговечная конструкция для интенсивного использования
• Отключающая способность: 0 кА - не предназначен для отключения аварийных токов КЗ; требует внешней защиты (например, автоматического выключателя)
• Цвет: черный - стандартизированная окраска для промышленного оборудования

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать его на рейке и закрепить контактными зажимами. Обязательно соблюдайте рекомендованное сечение проводов: для 80 А - медные жилы 16–25 мм2. Проверьте, что посадочные габариты соответствуют ширине 7.8 модуля - не забудьте оставить свободное пространство вокруг аппарата для теплоотвода и удобства оперирования рукояткой. Выключатель-разъединитель модульный 3 полюса 80 А ВРМ-3 не имеет встроенной защиты от перегрузок и коротких замыканий - обязательно используйте его в паре с автоматическим выключателем.

Безопасность и стандарты

Выключатель-разъединитель модульный 3 полюса 80 А ВРМ-3 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция гарантирует видимый разрыв цепи - обязательное условие для работ по техобслуживанию согласно правилам безопасности. Отключение происходит механически - без зависимости от состояния сети. Однако, поскольку отключающая способность равна 0 кА, он не может использоваться как самостоятельное средство защиты от КЗ.

Преимущества

• Визуальный контроль положения - поворотный рычаг показывает состояние цепи даже в темноте
• Удобный монтаж на DIN-рейку - экономит время при сборке щита
• Долгий срок службы - 15 лет работы без потери характеристик
• Поддержка трёхфазных систем - один прибор вместо трёх однополюсных
• Совместимость с сериями KARAT - унифицированные комплектующие и аксессуары

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - всегда используйте с автоматическим выключателем
• Защита IP20 исключает использование во влажных, пыльных или наружных условиях
• Не имеет сигнализирующих контактов - нельзя подключить удалённую индикацию состояния
• Не подходит для частых включений/отключений - оптимально для редких операций (раз в день или реже)
• Не регулируется - не является устройством защиты, только коммутационным элементом

Примеры использования

• Отключение трёхфазного двигателя насоса перед плановым техобслуживанием
• Переключение питания станка с основной сети на резервный источник
• Изолирование секции конвейера для проведения ремонтных работ
• Обеспечение видимого разрыва в распределительном щите по нормам ПУЭ

Практические советы

• Выбирайте этот выключатель-разъединитель модульный 3 полюса 80 А ВРМ-3 только как часть комплексной системы защиты - он не заменяет автомат!
• При проектировании щита учтите ширину 7.8 модуля - недостаточно места может затруднить доступ к рукоятке
• Для надёжного контакта используйте клеммы с усилием затяжки, указанным в документации IEK
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы
• Проверяйте целостность контактов каждые 6–12 месяцев при активной эксплуатации
