КРАСНОЙ ВЫНОСНОЙ РУКОЯТКОЙ НА ДИН-РЕЙКЕ/ПЛАТЕ - MSD80340R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 80A С APC

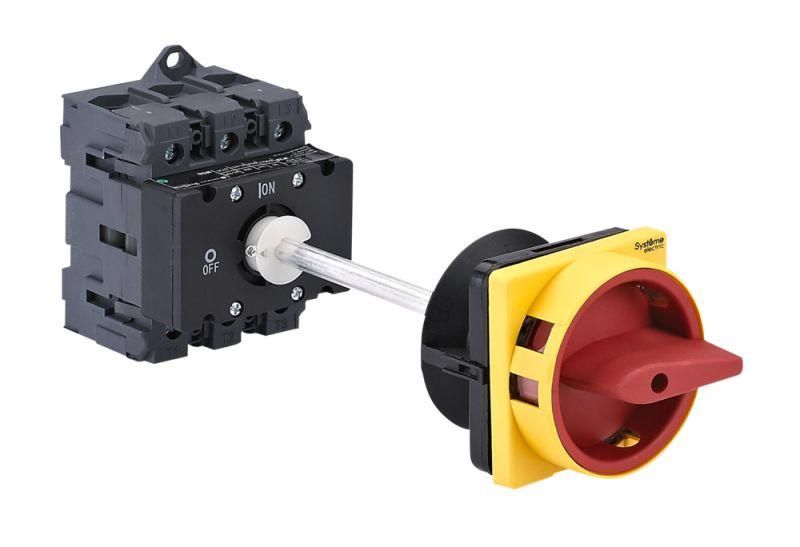

Выключатель-разъединитель SE MSD80340R - устройство для безопасного отключения и коммутации силовых цепей до 80 А, предназначенное для установки на DIN-рейку или монтажную плату. Красная выносная рукоятка с замком обеспечивает визуальную сигнализацию состояния и возможность фиксации в положении «выключено». Применяется в распределительных щитах промышленного оборудования.

Назначение и область применения

Выключатель-разъединитель SE MSD80340R используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит в качестве главного или аварийного выключателя в системах управления. Часто устанавливается перед частотными преобразователями, пускателями, тепловыми реле и двигателями. Коммутирует нагрузки классов AC-3 (электродвигатели) и DC-3 (цепи постоянного тока с индуктивной составляющей).

Технические характеристики

• Номинальный ток: 80 А
• Число полюсов: 3
• Степень защиты: IP20 - защищён от доступа пальцами и крупных предметов, но не от пыли и воды
• Монтаж: на DIN-рейку (TS35) или монтажную плату через отверстия на задней панели
• Рукоятка: выносная, поворотная, красного цвета, с возможностью установки навесного замка
• Длина штока: регулируемая 32–150 мм (в комплекте)
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель-разъединитель SE MSD80340R совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа на плате используются четыре крепёжных отверстия на корпусе. Шток рукоятки можно удлинить или укоротить в пределах 32–150 мм - это позволяет удобно выводить управление за пределы закрытых шкафов. Установка требует свободного пространства вокруг устройства для поворота рукоятки на 90°. Не рекомендуется монтировать рядом с источниками сильного нагрева или вибраций.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует видимый разрыв цепи при отключении - важное условие для безопасности при обслуживании. Блокировка рукоятки навесным замком позволяет исключить случайное включение во время ремонта, что соответствует нормам LOTO (Lock Out – Tag Out).

Преимущества

• Монтаж на DIN-рейку ускоряет сборку шкафов и снижает трудозатраты
• Красная рукоятка легко отличима визуально - сразу ясен текущий режим работы
• Функция блокировки замком повышает уровень безопасности персонала
• Высокий механический ресурс обеспечивает надёжную работу даже при частых операциях включения/отключения

Ограничения применения

• Не предназначена для автоматического отключения - только ручное управление
• IP20 не допускает использование во влажных, запылённых или наружных условиях
• Не рассчитана на коммутацию токов короткого замыкания - должна использоваться в паре с автоматическим выключателем или предохранителем
• Запрещено использовать в цепях с током выше 80 А - риск оплавления контактов

Примеры использования

• Главный выключатель в щите питания станка с асинхронным двигателем
• Автоматический отключающий элемент перед частотником на конвейере
• Резервный разъединитель в системе освещения производственного участка
• Изолирующее устройство перед терморегулятором в печи

Практические советы

• Выбирайте длину штока так, чтобы рукоятка была доступна из зоны обслуживания - например, на уровне глаз при открытой дверце шкафа
• Перед монтажом проверьте посадочные размеры на DIN-рейке - некоторые рейки имеют небольшие отклонения в габаритах
• Для длительной эксплуатации в условиях частых включений используйте выключатель-разъединитель SE MSD80340R только после отключения нагрузки - не коммутируйте под током
• При необходимости замены замка - используйте стандартные навесные замки с проушиной 5–6 мм
• Обязательно помечайте устройство этикеткой «Отключен - ремонт!» при блокировке
