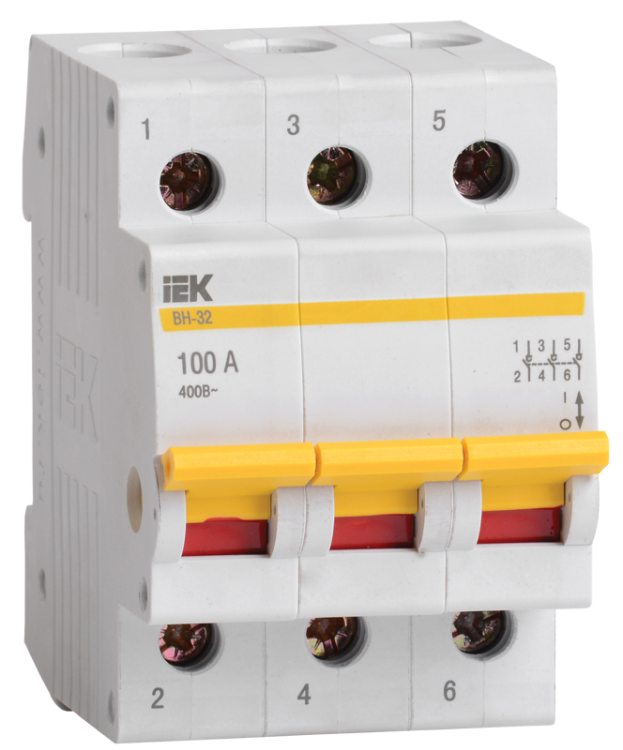

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 100А | MNV10-3-100 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 100А от IEK предназначен для безопасного включения, отключения и разъединения электрической цепи при номинальном токе 100 А. Этот прибор используется в распределительных щитах с DIN-рейкой и подходит для промышленных и коммерческих объектов. Артикул mnv10-3-100 соответствует серии KARAT.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 100А выполняет три основные задачи:

• Включение и отключение нагрузки в штатных условиях - например, при обслуживании оборудования или плановой остановке линии;
• Проведение тока при аварийных ситуациях, таких как короткое замыкание (не является устройством автоматического отключения, но выдерживает ток КЗ);
• Физическое разъединение цепи для обеспечения безопасности при ремонте - аналогично рубильнику, но в компактном модульном формате.

Подходит для установки в силовые щиты на производствах, в торговых центрах, на складах и в других объектах с трёхфазными сетями 400 В. Часто применяется как главный разъединитель перед группой автоматических выключателей.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева.
• Количество полюсов: 3 - управление всеми фазами одновременно, подходит для трёхфазных систем.
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на сети 380–400 В.
• Способ монтажа: на DIN-рейку 35 мм - совместим с любыми стандартными щитами.
• Количество модулей DIN: 3 - занимает 3 стандартных модуля (54 мм в ширину).
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов.
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +50 C, подходит для неотапливаемых помещений в средней полосе России.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и без частых операций включения/отключения сверх номинала.
• Рукоятка: тумблер - удобна для ручного управления, имеет чёткое положение “ВКЛ” / “ВЫКЛ”.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствие международному стандарту на устройства нагрузки.

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 100А легко монтируется на стандартную DIN-рейку благодаря защёлке с двойным фиксированным положением. Для надёжного соединения используйте кабель с сечением до 35 мм2. На контактных зажимах есть насечки - они повышают механическую прочность и снижают нагрев при больших токах. Подключайте провода плотно, без изгиба жил под острыми углами. Не допускается использование с кабелями из алюминия - только медь.

Безопасность и стандарты

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 100А соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3. Он не предназначен для автоматического отключения при перегрузках или КЗ - для этих целей требуется установка автоматического выключателя или предохранителей. IP20 не защищает от попадания воды или пыли, поэтому устройство обязательно устанавливается внутрь герметичного или закрытого щита. Работа с прибором возможна только после отключения питания и проверки отсутствия напряжения.

Преимущества

• Увеличенная рукоятка - обеспечивает комфортное и точное управление даже в перчатках.
• Насечки на зажимах - снижают риск ослабления контакта и перегрева при высоких токах.
• Двойная защёлка - гарантирует надёжную фиксацию на рейке, исключает случайное выпадение.
• Широкий диапазон температур - можно использовать в холодных помещениях, на открытых площадках в зимний период.
• Серый цвет корпуса - стандартизирован для промышленных решений, хорошо сочетается с другими элементами серии KARAT.

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - рекомендуется не более 10–15 операций в час.
• Не заменяет автоматический выключатель - не обладает защитой от перегрузки и КЗ.
• Не подходит для установки вне щита - IP20 не защищает от внешних воздействий.
• Не используется в цепях постоянного тока - только переменный ток AC.
• Не рекомендуется для применений с высокими импульсными токами (например, частотные преобразователи) без дополнительной защиты.

Примеры использования

• Главный разъединитель перед группой автоматов в щите цехового конвейера.
• Разъединение трёхфазной линии питания для ремонтных работ на насосной станции.
• Отключение питания группы освещения или вентиляции в торговом центре.
• Резервный рубильник в щите генератора для ручного перевода на резервный источник.

Практические советы

• Выбирайте этот выключатель как часть системы защиты - всегда комбинируйте его с автоматическим выключателем нужного номинала.
• Проверьте посадочный диаметр клемм - он рассчитан под 35 мм2, но не все кабели одинаково жесткие; при необходимости используйте наконечники.
• При монтаже в щит с ограниченным пространством учтите, что ВН-32 3Р 100А занимает 3 модуля - планируйте место заранее.
• После установки протестируйте работу: несколько раз включите и отключите при минимальной нагрузке - убедитесь, что рукоятка движется свободно и фиксируется.
• Для долгой работы избегайте частых операций - если требуется часто включать/выключать, лучше выбрать контактор или автомат с функцией нагрузочного отключения.
