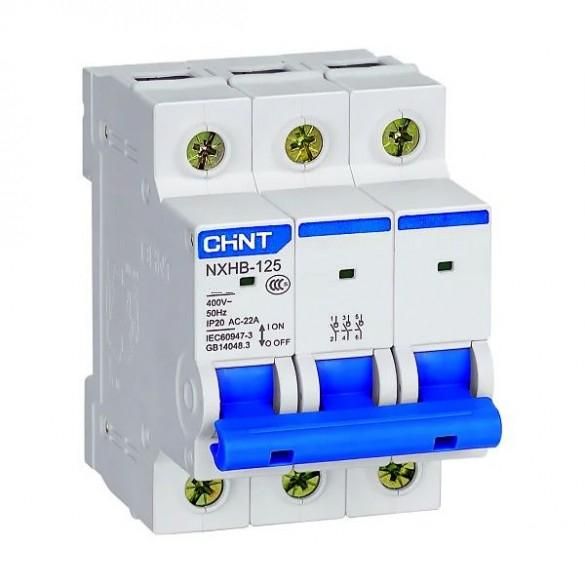

Выключатель нагрузки NXHB-125 3P 100A(R) | 193185 CHINT

Выключатель нагрузки 3-полюсный 100А NXHB-125 (R) - устройство для безопасного включения и отключения электрической нагрузки в распределительных щитах. Бренд CHINT предлагает эту модель как надежный вариант для промышленных и коммерческих объектов, где требуется четкое механическое отключение цепи. Артикул 193185 соответствует модели с номиналом 100 А и тремя полюсами.

Назначение и область применения

Выключатель нагрузки NXHB-125 (R) предназначен для ручного включения и отключения электрической нагрузки при рабочем токе до 100 А. Он используется в качестве вводного аппарата в конечных распределительных щитах, обеспечивая физическое отсоединение цепи перед техобслуживанием, ремонтом или заменой оборудования. Подходит для установки в жилых, офисных и промышленных зданиях с сетями переменного тока до 415 В и частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 100 А - максимальная постоянная нагрузка, которую можно безопасно коммутировать;
• Число полюсов: 3 - управление тремя фазами одновременно;
• Напряжение: до 415 В AC - совместим с бытовыми и промышленными сетями 380–415 В;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри закрытого щита;
• Категория применения: AC21B, AC22A - оптимизирован для коммутации активных и слегка индуктивных нагрузок (например, нагреватели, двигатели малой мощности);
• Механическая износостойкость: 8500 циклов включения/отключения - долгий срок службы при частом использовании;
• Электрическая износостойкость: 1500 циклов - количество операций при нагрузке до 100 А;
• Ширина одного полюса: 18 мм - компактная конструкция, удобная для плотной укладки в щите;
• Монтаж: на DIN-рейку 35 мм - стандартизированный способ крепления;
• Подключение: кабель, шины типов PIN и FORK - гибкий выбор соединений;
• Кратковременный ток: 12×Ie / 1 с - способен выдерживать кратковременные перегрузки до 1200 А в течение одной секунды.

Совместимость и монтаж

Выключатель нагрузки NXHB-125 (R) легко монтируется на стандартную DIN-рейку 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением до 50 мм2 (по данным производителя для серии NXHB-125). Шины типа PIN и FORK позволяют организовать сборку без дополнительных переходников. Устройство совместимо с другими модулями серии NXHB-125 - возможно формирование многоступенчатых решений с 1P, 2P, 3P или 4P исполнением. Обязательно соблюдайте минимальный зазор между аппаратами для теплоотвода - особенно при групповой установке нескольких выключателей.

Безопасность и стандарты

Выключатель NXHB-125 (R) соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Категории применения AC21B и AC22A гарантируют соответствие нормам безопасности при работе с различными типами нагрузок. Степень защиты IP20 исключает случайный контакт с токоведущими частями, однако не защищает от внешних воздействий - поэтому установка возможна только во внутренней части щита. Наличие четко выраженного положения «ВКЛ/ОТКЛ» позволяет визуально контролировать состояние цепи.

Преимущества

• Физическое отключение всех трех фаз - повышает безопасность при работах на оборудовании;
• Устойчивость к механическому износу - 8500 циклов обеспечивают долгую службу даже при частом применении;
• Гибкость подключения - поддерживаются кабели и шины, что упрощает интеграцию в существующие системы;
• Компактность - три полюса занимают всего 54 мм по ширине, экономят место в щите;
• Совместимость с сериями CHINT - возможность использовать одинаковые крепления, инструменты и запчасти для всей линейки NXHB-125.

Ограничения применения

• Не предназначен для автоматического отключения при авариях - не имеет функций защиты от перегрузки или короткого замыкания; для этого нужны автоматы или предохранители;
• IP20 - нельзя устанавливать в сырых, пыльных или открытых помещениях - только в герметичных щитах класса IP54 и выше;
• Работает только при номинальном токе до 100 А - превышение вызывает перегрев и выход из строя;
• Не рекомендуется для частого коммутирования высоких индуктивных нагрузок (например, больших двигателей) - риск возникновения дуги и снижения срока службы.

Примеры использования

• Вводной выключатель в распределительном щите торгового центра - отключает питание группы освещения и розеток перед плановым обслуживанием;
• Отключение питания насосной станции на промышленном участке - позволяет безопасно провести ремонт без риска включения;
• Коммутация тепловых завес или инфракрасных обогревателей - активные нагрузки, не создающие бросков тока;
• Разъединитель в системе управления конвейером - обеспечивает ручное отключение для технического осмотра.

Практические советы

• Перед монтажом проверьте, что сечение кабеля соответствует допустимому - для 100 А используйте медный провод минимум 25 мм2;
• Обязательно отключите питание перед установкой - хотя выключатель разрывает цепь, он не является средством защиты;
• При групповой установке нескольких выключателей NXHB-125 (R) оставляйте зазор 5–10 мм между ними для лучшего охлаждения;
• Не используйте этот выключатель вместо автомата - он не спасет от перегрузки или КЗ, только обеспечивает видимое отключение;
• Проверяйте положение рычага после каждого включения - убедитесь, что он полностью зафиксирован в «ВКЛ» или «ОТКЛ» - неполное положение опасно.
