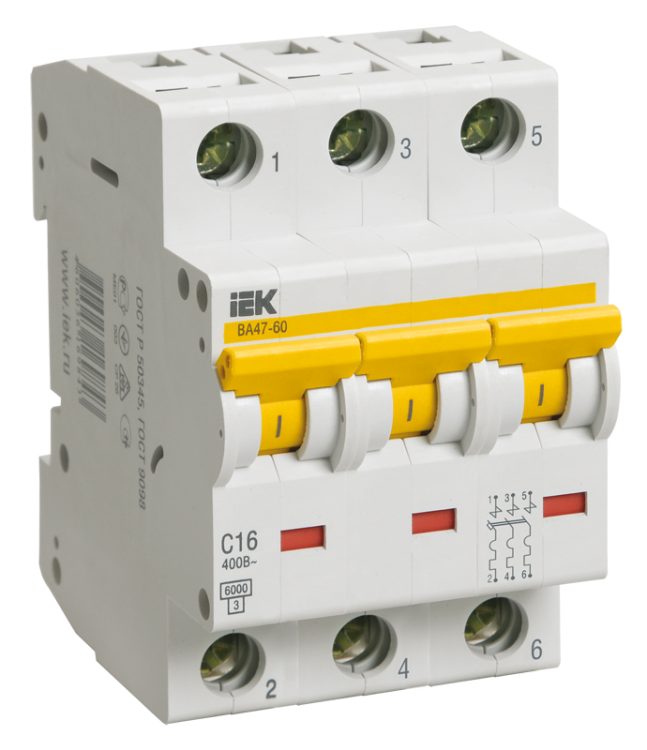

Выключатель автоматический модульный 3п C 16А 6кА ВА47-60M KARAT IEK MVA31-3-016-C MVA41-3-016-C

Автоматический выключатель модульный трехполюсный 16А 6кА характеристика С ВА47-60 от IEK - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в квартирных и этажных щитках, обеспечивает надежную работу в бытовой сети переменного тока. Артикулы mva31-3-016-c и mva41-3-016-c соответствуют серии KARAT.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 16А 6кА характеристика С ВА47-60 защищает трёхфазные цепи от перегрузок и коротких замыканий. Предназначен для установки в распределительных щитах жилых домов, офисов и административных зданий. Часто используется в групповых щитках на этажах или в квартирах, где требуется одновременное отключение всех фаз при аварии.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380–400 В переменного тока;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, освещение, насосы, малые двигатели);
• Тип расцепителя: комбинированный - тепловой (защита от длительной перегрузки) и электромагнитный (мгновенная реакция на КЗ);
• Количество полюсов: 3 - отключает все три фазы одновременно;
• Род тока: переменный (AC), частота 50 Гц - совместим с российскими и европейскими сетями;
• Степень защиты: IP20 - защищён от прикосновений пальцев и твердых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения;
• Ширина: 3 модуля - занимает 54 мм по стандарту DIN (по 18 мм на модуль);
• Глубина монтажа: 71 мм - требует достаточного места внутри шкафа;
• Климатическое исполнение: УХЛ4 - работает при температуре от -40C до +50C, допустимо применение в неотапливаемых помещениях;
• Способ монтажа: на DIN-рейку - стандартная установка в электрощитах;
• Исполнение: стационарное - не предназначен для частого извлечения или перемещения.

Совместимость и монтаж

Автоматический выключатель модульный ВА47-60 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на кабель сечением от 0,5 до 25 мм2. Монтаж возможен в любых щитах с достаточным свободным местом - глубина 71 мм требует минимум 80 мм внутреннего пространства. Совместим со всеми компонентами серии KARAT, включая другие автоматы, УЗО и реле. Не рекомендуется использовать в щитах с высокой влажностью или открытых площадках - степень защиты IP20 исключает контакт с водой и пылью.

Безопасность и стандарты

Автоматический выключатель ВА47-60 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 3421-035-18461115-2010. Соответствие нормам гарантирует сертифицированную отключающую способность и долговечность. Применение устройства в бытовых системах соответствует правилам ПУЭ. Наличие двух типов расцепителей обеспечивает двойную защиту - от длительной перегрузки и внезапного КЗ.

Преимущества

• Надёжная работа при колебаниях температуры - от -40C до +50C, что важно для холодных помещений;
• Компактная форма (3 модуля) экономит место в щите;
• Простая и проверенная конструкция - минимальный риск отказа при соблюдении условий эксплуатации;
• Совместимость с другими изделиями серии KARAT - удобно для сборки полноценных щитов;
• Характеристика C оптимальна для большинства бытовых нагрузок - не ложные срабатывания при запуске светильников или насосов.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - IP20 не обеспечивает защиту от жидкости;
• Не подходит для мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы) - лучше выбрать характеристику D;
• Не предназначена для частого ручного включения/выключения - это не рубильник;
• Требуется точное соответствие сечения кабеля - превышение 25 мм2 недопустимо, так как это снижает надёжность контакта.

Примеры использования

• Защита трёхфазной группы розеток в гараже или мастерской;
• Отключение питания для системы вентиляции или канализационного насоса в многоквартирном доме;
• Щиток на этаже жилого дома - отдельный автомат для каждой комнаты или зоны;
• Распределительный щит административного здания - управление освещением и слаботочными системами через трёхфазную сеть.

Практические советы

• При выборе автомата убедитесь, что суммарная мощность подключенных приборов не превышает 16 А × 400 В = 6,4 кВт на каждую фазу;
• Подключайте кабель строго до 25 мм2 - более толстый провод не войдёт в зажим и вызовет нагрев;
• Проверьте глубину щита перед покупкой - 71 мм - это больше, чем у многих бюджетных корпусов;
• Если нужна защита от утечек тока - параллельно установите УЗО, так как этот автомат не имеет встроенной дифференциальной защиты;
• Для оборудования с высоким пусковым током (более 10×Iн) выбирайте автомат с характеристикой D, а не C - иначе будет ложное отключение.
