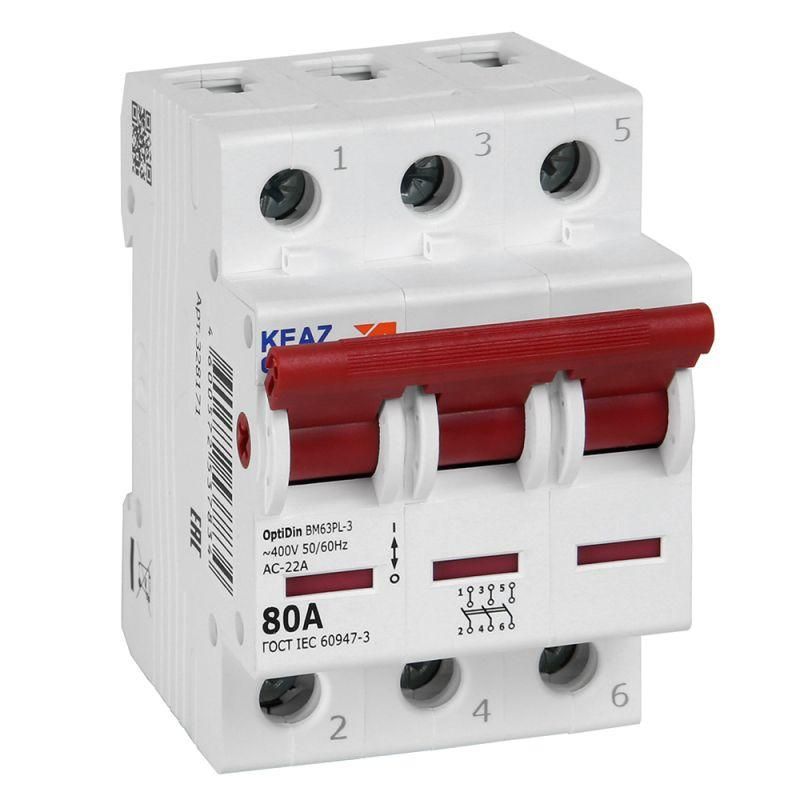

Выключатель нагрузки модульный OptiDin BM63PL-380-УХЛ3 (BM63PL) | 328171 КЭАЗ

Выключатель нагрузки модульный 3-полюсный 80А 400В BM63PL-380-УХЛ3 (BM63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи под нагрузкой в распределительных щитах. Это надёжный разъединитель, который обеспечивает механический разрыв цепи без автоматического срабатывания - идеально для управления питанием всего помещения или участка сети.

Назначение и область применения

Выключатель нагрузки BM63PL используется исключительно как ручной разъединитель в вводно-распределительных шкафах. Он не защищает от перегрузок или коротких замыканий - для этого нужны автоматы. Его задача - физически от disconnectить всю цепь при обслуживании, ремонте или аварийном отключении. Подходит для установки в жилых, офисных и промышленных щитах, где требуется видимый разрыв цепи. Часто применяется как главный рубильник для квартиры, дома или группы оборудования.

Технические характеристики

• Номинальный ток: 80 А - способен работать длительное время при такой нагрузке без нагрева
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазную сеть 380–400 В
• Количество полюсов: 3 - одновременно размыкает все три фазы
• Тип напряжения: переменный ток (AC) - не постоянным током
• Способ монтажа: DIN-рейка 35 мм - устанавливается стандартными зажимами
• Ширина: 3 модуля (54 мм) - занимает место одного модуля на каждую фазу
• Тип рукоятки: рычаг поворотный - удобная ручка для ручного включения/выключения
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Изделие из серии: OptiDin BM63 - совместимо с другими компонентами этой линейки

Совместимость и монтаж

Выключатель BM63PL легко монтируется на стандартную DIN-рейку шириной 35 мм. Установка требует лишь фиксации двумя защёлками - никаких болтов или сверления. Для работы необходимо соблюдать порядок подключения: входные провода - сверху, выходные - снизу. Нельзя использовать его вместо автомата: он не имеет теплового или электромагнитного расцепителя. Обязательно проверьте соответствие сечения кабеля: для 80 А рекомендуются медные провода минимум 16 мм2.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция гарантирует четкое положение контактов: «вкл./выкл.» визуально определяется по положению рычага. Отключение происходит без дуги благодаря специальной камере гашения, что снижает риск возгорания. Однако IP20 не допускает использование во влажных местах, вне закрытых щитов.

Преимущества

• Надёжный механический разрыв - важен для безопасности при работе с оборудованием
• Чёткая визуальная индикация состояния - рычаг явно показывает, включен ли прибор
• Совместим со всеми элементами серии OptiDin BM63 - можно собирать единый щит
• Небольшая ширина - экономит место в щите, особенно когда много устройств
• Произведено на КЭАЗ - известный российский производитель с высокими стандартами качества

Ограничения применения

• Не предназначена для защиты от перегрузок и КЗ - обязательно используйте автоматический выключатель перед этим устройством
• Не работает при постоянном токе - только переменный (AC)
• Защита IP20 запрещает применение в открытых, сырых или пыльных средах
• Не подходит для частого включения/выключения под нагрузкой более 10 раз в день - возможен быстрый износ контактов
• Не является средством дистанционного управления - управление только вручную

Примеры использования

• Главный выключатель питания всей квартиры или дома в этажном щите
• Общий отключающий аппарат для группы станков на производстве
• Рубильник для отключения системы освещения в административном помещении
• Разъединитель перед группой УЗО или автоматических выключателей

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Подбирайте кабели с достаточным сечением - для 80 А лучше взять 16–25 мм2 меди
• Не затягивайте зажимы слишком сильно - это деформирует контактные площадки
• Проверяйте состояние контактов раз в год: окисление или подгорание требуют замены
• Если нужна защита от КЗ - параллельно установите автомат типа C или D на 80 А
• На крышке щита желательно сделать этикетку: “Основной выключатель - отключить перед ремонтными работами”
