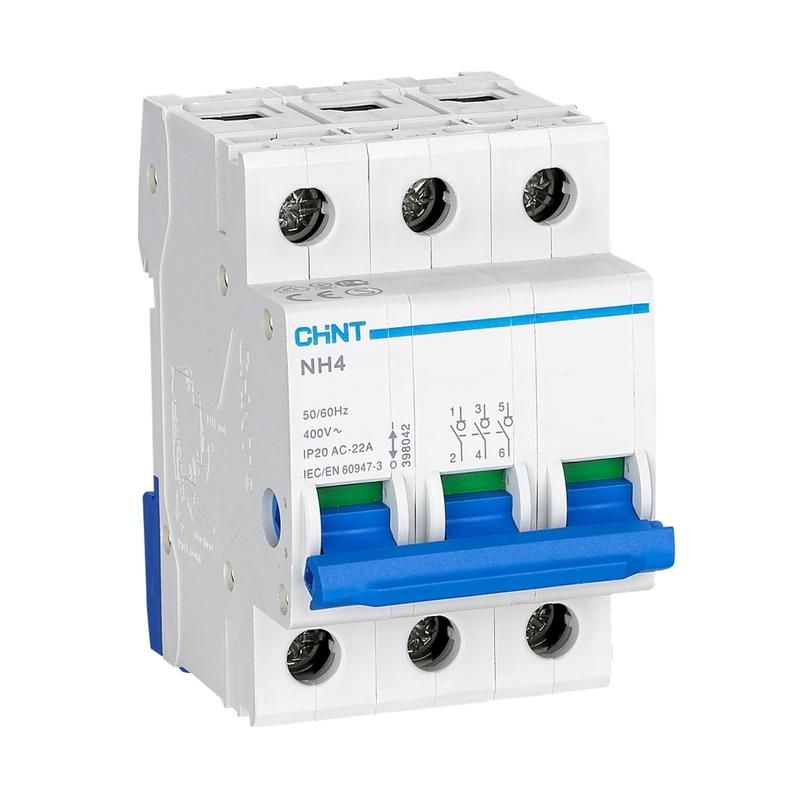

Выключатель нагрузки NH4 3P 80A (DB) (R) | 398111 CHINT

Выключатель нагрузки 3-полюсный 80А NH4 (R) от CHINT предназначен для безопасного включения и отключения электрических нагрузок в распределительных щитах. Этот аппарат обеспечивает механическое размыкание цепи при обслуживании или аварийной ситуации, особенно актуально для промышленных и коммерческих объектов. Артикул 398111 соответствует серии NH4, которая зарекомендовала себя надежностью в условиях постоянных перегрузок.

Назначение и область применения

Выключатель нагрузки 3-полюсный 80А NH4 (R) используется для ручного отключения и включения электрических цепей при рабочих токах до 80 А. Применяется в качестве вводного аппарата в конечных распределительных щитах - например, для питания станков, насосов, систем вентиляции, освещения и других потребителей. Устройство не предназначено для автоматического отключения при коротком замыкании, поэтому обязательно требуется установка предохранителей или автоматических выключателей за ним.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 80 А
• Максимальное напряжение: 415 В переменного тока, 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм, симметричная
• Электрическая износостойкость: 1500 циклов включения/отключения
• Механическая износостойкость: 8500 циклов включения/отключения
• Категория применения: AC22A - для управления активными и слабоиндуктивными нагрузками
• Подключение: гибкий кабель, шины типа PIN и FORK
• Кратковременная устойчивость к току: 12 × Ie (960 А) в течение 1 секунды

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 80А NH4 (R) совместим со всеми стандартными DIN-рейками 35 мм. Для подключения используются кабеля сечением, соответствующим току 80 А - обычно 16–25 мм2 медного провода. Подходящие типы контактов: PIN (штыревые) и FORK (вилочные). Устройство не требует специальных инструментов для монтажа - фиксируется на рейке защелкой. После установки проверьте плотность затяжки клемм - недостаточно затянутые контакты вызывают нагрев.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60947-3 для устройств нагрузки. Серия NH4 прошла сертификацию на соответствие нормам безопасности для промышленного и бытового использования. IP20 позволяет использовать устройство только внутри закрытых щитов - внешняя среда не должна оказывать воздействие. Отсутствие функции отключения при КЗ делает обязательным применение в паре с защитными автоматами или плавкими предохранителями.

Преимущества

• Увеличенная механическая долговечность - 8500 циклов работы, что снижает необходимость замены даже при частом использовании
• Чётко выраженный визуальный индикатор положения контактов - легко определить, включен или отключен прибор
• Узкая конструкция (18 мм на полюс) экономит место в щите
• Гибкость подключения - поддерживаются как кабели, так и шины, что удобно при модульной сборке
• Совместимость с другими элементами серии NH4 - можно собирать компактные группы из нескольких аппаратов

Ограничения применения

• Не применяется для отключения токов короткого замыкания - всегда нужна дополнительная защита
• Имеет степень защиты IP20 - запрещён монтаж во влажных, пыльных или открытых помещениях
• Работает только при номинальном токе до 80 А; превышение может привести к повреждению контактов
• Не подходит для частого включения/отключения двигателей с высоким пусковым током - риск сваривания контактов
• Не имеет дугогашения - нельзя использовать в цепях с высокой индуктивностью без дополнительных мер

Примеры использования

• Вводной выключатель в распределительном щите торгового центра для отключения световой нагрузки
• Отключающее устройство перед частотным преобразователем на производстве
• Ручной разъединитель для обслуживания системы кондиционирования в офисном здании
• Аппарат для отключения насосной станции в системе водоснабжения

Практические советы

• Перед монтажом убедитесь, что номинальный ток нагрузки не превышает 80 А - лучше выбирать запас 10–15%
• При подключении шин используйте только подходящие типы - PIN и FORK - другие формы могут не обеспечить надёжный контакт
• Проверяйте температуру клемм через несколько часов после первого включения - перегрев указывает на плохую затяжку
• Для частого обслуживания используйте выключатель вместе с сигнализацией состояния (например, индикатором положения)
• Не заменяйте этот выключатель на автоматический - он не выполняет функцию защиты, только разъединения
