Выключатель нагрузки NH4 3P 100A (DB) (R) | 398042 CHINT

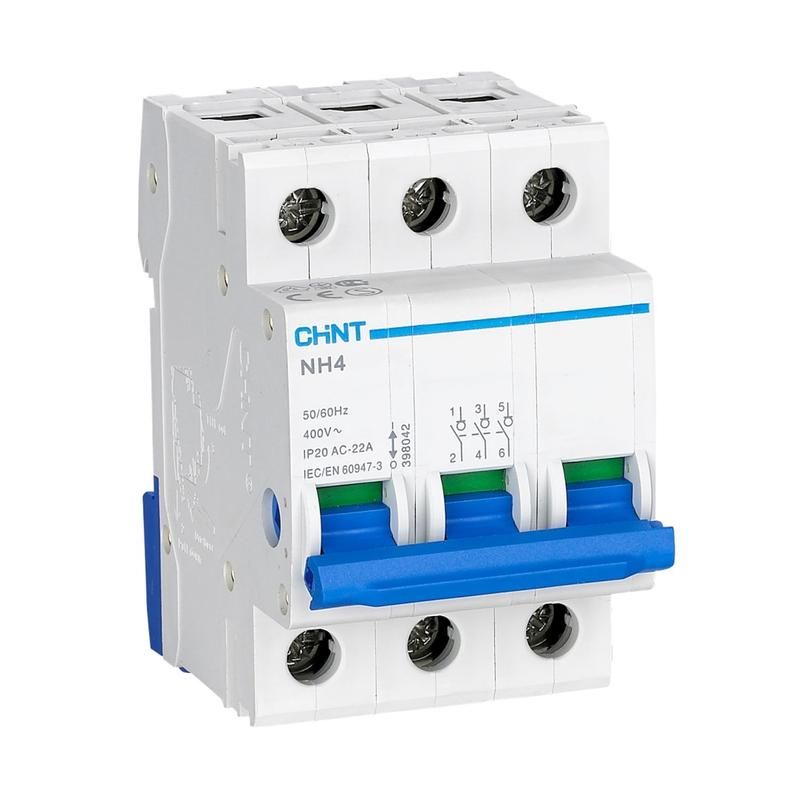

Выключатель нагрузки 3-полюсный 100А NH4 (R) от CHINT предназначен для безопасного отключения электрической нагрузки в распределительных щитах. Этот аппарат обеспечивает механическое размыкание цепи при обслуживании или аварии, сочетая надежность и простоту монтажа. Артикул 398042 соответствует серии NH4 и рассчитан на работу в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки 3-полюсный 100А NH4 (R) используется для ручного отключения и включения электрической нагрузки в сетях переменного тока до 415 В. Он применяется в качестве вводного аппарата в конечных распределительных щитах - особенно там, где требуется физическое разрывание цепи для безопасности при ремонте или замене оборудования. Подходит для установки в помещениях с умеренной запыленностью: производственные участки, офисы, торговые центры, складские комплексы.

Технические характеристики

• Номинальный рабочий ток: 100 А при AC-3, 400 В
• Номинальная мощность: 40 кВт (при 400 В)
• Число полюсов: 3
• Тип управления: рычажный механизм с четким положением «ВКЛ/ВЫКЛ»
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от пыли и воды
• Тип подключения: винтовые зажимы для проводов и шин
• Материал корпуса: термостойкий пластик
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Электрическая износостойкость: 1500 операций включения/отключения
• Механическая износостойкость: 8500 операций без нагрузки
• Категория применения: AC22A - для переключения двигателей и других активных нагрузок

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 100А NH4 (R) совместим с любыми стандартными DIN-рейками шириной 35 мм. Устанавливается в распределительных щитах с достаточным свободным местом - три полюса занимают 54 мм (3 × 18 мм). Подключение осуществляется через винтовые зажимы: допускаются медные провода сечением до 25 мм2 и шины типов PIN и FORK. Для удобства сборки рекомендуется использовать кабельные наконечники. Обеспечьте доступ к рычагу для ручного управления - он не имеет автоматического отключения и требует физического воздействия.

Безопасность и стандарты

Выключатель соответствует требованиям категории применения AC22A и степени загрязнения 2. Его конструкция исключает случайное включение при открытой крышке щита благодаря механизму фиксации в положении «ВЫКЛ». Однако IP20 не обеспечивает защиту от брызг, пыли или внешних воздействий - устройство следует устанавливать внутри закрытых щитов. Применение вне помещений или во влажных средах недопустимо.

Преимущества

• Удобный рычаг с четкой визуальной индикацией состояния - легко определить, включен ли аппарат
• Фиксированная ширина полюса (18 мм) позволяет точно планировать компоновку щита
• Высокая механическая долговечность - до 8500 циклов без нагрузки
• Поддержка нескольких типов подключения: провода, шины PIN/FORK - гибкость при сборке
• Совместимость с другими аппаратами серии NH4 - можно собирать модульные решения

Ограничения применения

• Не предназначен для автоматического отключения при перегрузке или коротком замыкании - необходимо применять дополнительно предохранители или автоматы
• IP20 не защищает от влаги, пыли и внешней среды - нельзя использовать на улице или в сырых помещениях
• Не работает как защитный аппарат - только как разъединитель
• Максимальный ток - 100 А; при нагрузке выше 125 А требуется другой аппарат серии NH4

Примеры использования

• Вводной выключатель в щите питания станка с асинхронным двигателем мощностью до 40 кВт
• Отключающее устройство перед группой освещения в торговом центре
• Разъединитель для обслуживания системы кондиционирования в административном здании
• Аппарат для отключения группы нагревательных элементов на производстве

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и максимального тока нагрузки - не превышайте 100 А
• Затягивайте винты зажимов усилием, указанным в документации - слабый контакт вызывает перегрев
• Обозначьте выключатель этикеткой «Отключение для обслуживания» - это повышает безопасность персонала
• Не используйте этот выключатель вместо автомата - он не защищает от сверхтоков
• При замене старого аппарата убедитесь, что новый также имеет ширину 18 мм на полюс - иначе потребуется перестройка щита
