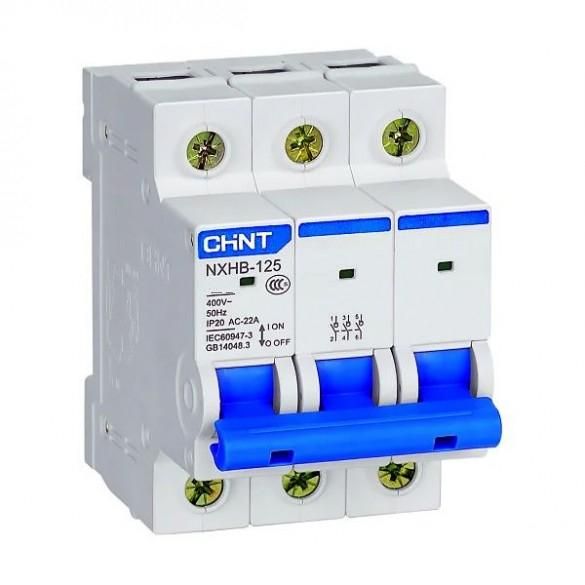

Выключатель нагрузки NXHB-125 3P 80A(R) | 193184 CHINT

Выключатель нагрузки 3-полюсный 80А NXHB-125 (R) - устройство для безопасного включения и отключения электрической нагрузки в распределительных щитах. Произведён компанией CHINT, артикул 193184, предназначен для промышленных и коммерческих объектов с напряжением до 415 В.

Назначение и область применения

Выключатель нагрузки NXHB-125 (R) используется для ручного отключения и включения электрической нагрузки в условиях нормальной эксплуатации. Он не предназначен для автоматического отключения при перегрузках или КЗ - для этого нужны автоматы или предохранители. Применяется в качестве вводного аппарата в конечных распределительных щитах, где требуется надёжное механическое отключение цепи перед обслуживанием или заменой оборудования. Подходит для установки в жилых, офисных и промышленных зданиях.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 80 А
• Номинальное напряжение: до 415 В переменного тока, 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC21B, AC22A - для управления активными и слаботочными нагрузками, включая двигатели
• Кратковременная устойчивость к току: 12 × Ie (960 А) в течение 1 секунды
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальной нагрузке
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Подключение: гибкий кабель, шины типов PIN и FORK

Совместимость и монтаж

Выключатель нагрузки NXHB-125 (R) совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается в распределительных щитах с достаточным свободным местом - три полюса занимают 54 мм (3×18 мм). Для подключения используйте кабели с сечением, соответствующим току 80 А (обычно 16–25 мм2 медный провод). Шины типа PIN и FORK должны иметь подходящий контактный размер - проверьте соответствие спецификациям производителя. Не допускается установка в условиях повышенной запылённости или влажности - IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-3 для выключателей нагрузки. Сертифицирован для работы в помещениях с уровнем загрязнения 2 - то есть в обычных закрытых помещениях без агрессивной пыли, влаги или химических паров. Отсутствуют функции автоматической защиты - пользователь обязан соблюдать правила безопасности при ручном управлении: отключать питание перед работой, использовать средства индивидуальной защиты.

Преимущества

• Чётко фиксируемые положения «ВКЛ» и «ОТКЛ» - визуально определяемое состояние цепи
• Высокая механическая долговечность - 8500 циклов операций
• Гибкость подключения - совместим с кабелями и шинами различного типа
• Компактная конструкция - удобен для компоновки в плотных щитах
• Рассчитан на высокие импульсные токи - способен выдерживать пусковые токи двигателей

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или коротком замыкании
• IP20 - нельзя применять во влажных, пыльных или наружных условиях
• Не рассчитан на частое включение/отключение при больших токах - максимальная электрическая износостойкость всего 1500 циклов
• Не подходит для систем с частотным регулированием или мощной электроникой - требует чисто резистивной или индуктивной нагрузки

Примеры использования

• Вводной выключатель в щите питания насосной группы
• Отключающее устройство перед частотным преобразователем
• Ручной разъединитель для обслуживания конвейера или станка
• Распределительный щит торгового центра - отключение контура освещения или HVAC

Практические советы

• Перед монтажом убедитесь, что номинальный ток нагрузки не превышает 80 А - даже кратковременные перегрузки снижают срок службы
• При использовании шин типа PIN/FORK проверьте плотность контакта - плохой контакт вызывает нагрев и выход из строя
• Не устанавливайте рядом с источниками тепла - температура окружающей среды должна быть в пределах -5C…+40C
• Обозначьте выключатель ярлыком: «Отключение для ремонта» - чтобы исключить случайное включение
• Для многократного отключения в режиме обслуживания лучше сочетать этот выключатель с автоматом - так повысится безопасность и срок службы NXHB-125 (R)
