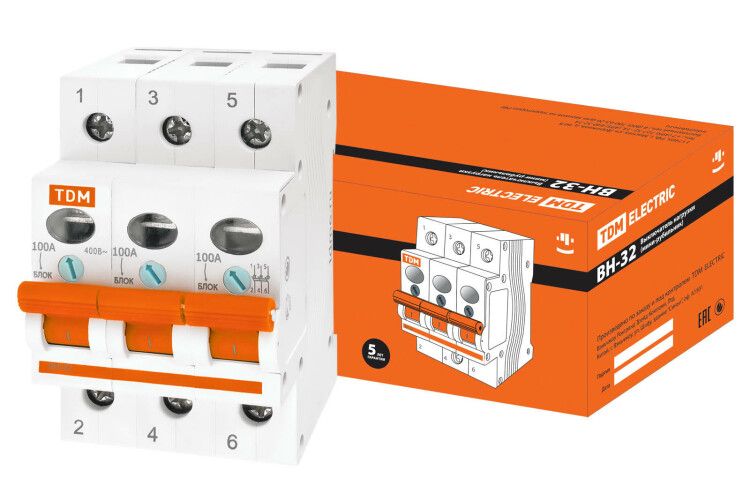

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3P 100A | SQ0211-0029 TDM

Выключатель нагрузки (мини-рубильник) ВН-32 трехполюсный 100A от TDM ELECTRIC предназначен для ручного коммутирования силовых цепей переменного тока в распределительных щитах. Этот аппарат обеспечивает надёжное механическое размыкание цепи и используется там, где требуется явное визуальное отключение питания.

Назначение и область применения

Выключатель нагрузки ВН-32 трехполюсный 100A применяется в качестве главного рубильника в вводно-распределительных устройствах (ВРУ) жилых, административных и общественных зданий. Он не предназначен для частого включения-выключения под нагрузкой - его задача - безопасное отключение всей цепи при обслуживании, ремонте или аварийной ситуации. Подходит для установки в щитовые шкафы, где нужна физическая изоляция цепи.

Технические характеристики

• Номинальный ток: 100 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазную сеть 380–400 В
• Количество полюсов: 3 - одновременно размыкает все три фазы
• Отключающая способность при КЗ: 0,01 кА (10 А) - не предназначена для гашения дуги при коротком замыкании; требует внешней защиты (автоматического выключателя или предохранителей)
• Тип напряжения: переменный ток (AC)
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Глубина установки: 76 мм - требует соответствующего места внутри шкафа
• Ширина: 3 модуля (54 мм) - совместим со стандартными DIN-рейками
• Количество положений: два - «ВКЛ» и «ОТКЛ» с нейтральной позицией между ними
• Силовое разъединение: да - соответствует требованиям DIN VDE 0113, обеспечивает видимый воздушный зазор при отключении

Совместимость и монтаж

Выключатель нагрузки ВН-32 устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство на рейке и подключить провода к клеммам. Все клеммы промаркированы (L1, L2, L3, N), что исключает путаницу при подключении. Подвод питания возможен сверху или снизу - устройство не имеет полярности. Убедитесь, что глубина шкафа минимум 76 мм. Не используйте для подключения проводов большего сечения, чем указано в документации производителя - это может повредить контактные группы.

Безопасность и стандарты

Выключатель нагрузки ВН-32 соответствует требованиям DIN VDE 0113 для силового разъединения - при переводе рычага в положение «ОТКЛ» создаётся видимый разрыв цепи, необходимый для работы по правилам безопасности. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Однако он не является средством защиты от короткого замыкания - обязательно сочетайте его с автоматическим выключателем или предохранителем.

Преимущества

• Чёткая визуальная индикация состояния (вкл/откл) - легко определить, отключено ли питание
• Нейтральное положение «ОТКЛ» - предотвращает случайное включение при перемещении рычага
• Промаркированные клеммы - снижают риск ошибок при монтаже
• Физическое разъединение - соответствует нормам безопасности для работ по обслуживанию
• Компактная форма - занимает всего 3 модуля на DIN-рейке

Ограничения применения

Выключатель нагрузки ВН-32 нельзя использовать как основное средство защиты от короткого замыкания - его отключающая способность составляет всего 10 А, чего недостаточно для реальных аварийных токов. Также он не предназначен для частого включения-выключения под нагрузкой - это вызывает быстрый износ контактов. Не устанавливайте в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не обеспечивает защиту от жидкости и пыли. Не допускается применение в сетях постоянного тока.

Примеры использования

• Главный рубильник в ВРУ многоквартирного дома
• Отключающее устройство перед группой автоматических выключателей в офисном щите
• Ручное отключение питания для техобслуживания оборудования в производственном помещении
• Изоляция участка сети при плановых работах

Практические советы

• Обязательно устанавливайте перед этим выключателем автоматический выключатель с подходящей отключающей способностью (например, B/C/D-характеристика, 100 А)
• Проверьте соответствие сечения входящих проводов - для 100 А обычно используют медные кабели 16–25 мм2
• При сборке щита соблюдайте расстояние между устройствами - не забудьте про свободное место вокруг ВН-32 для удобного доступа к рычагу
• Не используйте этот выключатель вместо контактора - он не рассчитан на частые операции
• При необходимости замены - отключите питание полностью, даже если выключатель находится в положении «ОТКЛ»
