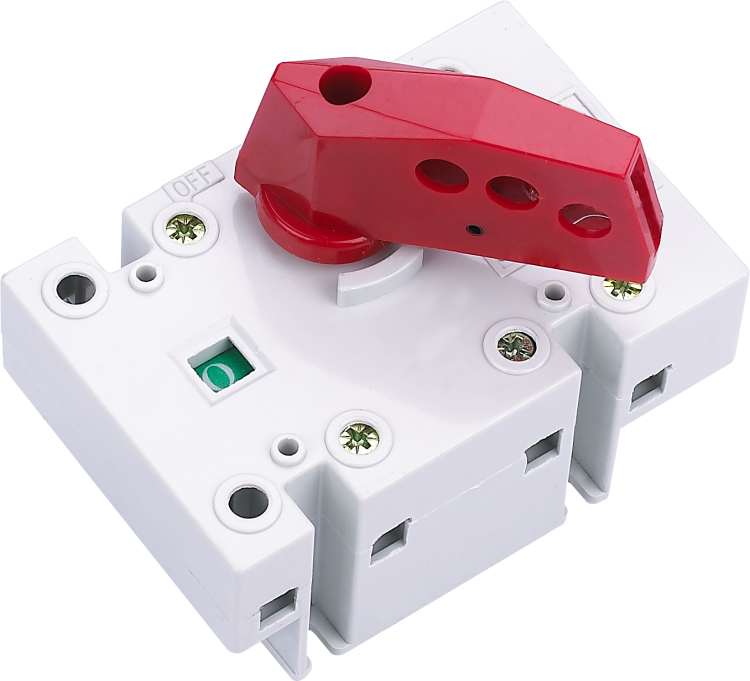

Выключатель-разъединитель ВР-101 Dekraft 63А 3P IP00 SE Dekraft 40001DEK

Выключатель-разъединитель 63A 3P ВР-101 от DEKraft - это стационарное устройство для безопасного отключения электроцепи в распределительных щитах. Он сочетает функции коммутации и физического разрыва цепи, что делает его надежным решением для обслуживания оборудования без автоматических защит. Артикул 40001dek соответствует серийному исполнению ВР-101.

Назначение и область применения

Выключатель-разъединитель 63A 3P ВР-101 предназначен для ручного отключения трехфазных цепей при плановом обслуживании, ремонте или аварийном отключении. Устройство не предназначено для частых операций в режиме нагрузки - его задача - гарантировать видимый разрыв цепи и безопасную работу персонала. Применяется в распределительных щитах на объектах с смешанными нагрузками: станках, насосах, системах вентиляции, конвейерах. Соответствует категории применения AC-22B, что позволяет использовать его с индуктивными и активными нагрузками.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может коммутировать и удерживать без перегрева;
• Количество полюсов: 3 - управление всеми фазами одновременно;
• Номинальное напряжение изоляции: 800 В - максимальное напряжение, которое изолирующие части выдерживают без пробоя;
• Условный ток короткого замыкания: 2 кА - способность выдерживать кратковременный импульс КЗ без разрушения;
• Тип управления: поворотная ручка - обеспечивает четкий механический сигнал положения “ВКЛ/ВЫКЛ”;
• Конструкция: встраиваемое стационарное исполнение - монтируется в шкаф, не имеет корпуса для открытой установки;
• Присоединение: винтовые медные клеммы - совместимы с многожильными и одножильными проводниками до 25 мм2;
• Степень защиты IP00 - нет защиты от пыли и воды, используется только внутри закрытых щитов;
• Габариты: 70×80×105 мм - компактный формат, экономит место в щите;
• Наличие блокировки: да - возможность установить замок или бирку для предотвращения случайного включения;
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине или DIN-рейке через адаптер;
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Выключатель-разъединитель 63A 3P ВР-101 монтируется на монтажную плату или специальную рамку, установленную на DIN-рейке. Для этого требуется подготовленное отверстие 65×75 мм. Подключение питания допускается как сверху, так и снизу - это упрощает трассировку кабелей в сложных щитах. Медные клеммы позволяют затягивать провода без предварительной опрессовки, но рекомендуется использовать наконечники для многожильных проводов. Устройство совместимо с любыми распределительными щитами, где есть достаточное пространство и жесткая основа для крепления.

Безопасность и стандарты

Выключатель-разъединитель 63A 3P ВР-101 соответствует требованиям к аппаратам категории AC-22B, что гарантирует надежное гашение дуги при отключении смешанных нагрузок. Двойной разрыв каждого полюса обеспечивает более полное отключение и снижает риск возгорания. Наличие механизма блокировки позволяет применять его в соответствии с правилами безопасности (например, LOTO - Lock Out Tag Out). Однако из-за степени защиты IP00 использование вне защищенных щитов запрещено.

Преимущества

• Компактные размеры - занимает мало места в щите, особенно важно при плотной компоновке;
• Двойной разрыв контактов - увеличивает срок службы и снижает риск пригаров;
• Медные клеммы - обеспечивают минимальные потери и стабильный контакт даже при длительной работе;
• Обратимая подводка - можно подключать питание с любой стороны, упрощает проектирование;
• Фиксированное положение “выкл” - визуально и механически подтверждает разрыв цепи, что необходимо для работ по технике безопасности.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - это вызывает быстрый износ контактов;
• IP00 - нельзя использовать во влажных, пыльных или открытом воздухе помещениях;
• Отсутствие вспомогательных контактов - невозможно подключить световую индикацию или дистанционное управление;
• Требуется жесткая монтажная плита - не крепится напрямую на DIN-рейку без переходной рамки;
• Номинальное напряжение до 800 В - не подходит для сетей выше 690 В переменного тока (по заявленной категории AC-22B).

Примеры использования

• Отключение трехфазного двигателя насоса перед техобслуживанием;
• Разъединение цепи конвейера в цехе для проведения ремонтных работ;
• Главный рубильник в распределительном щите производственного участка;
• Компонент системы ручного управления в щите с несколькими потребителями, где нужен явный разрыв.

Практические советы

• Перед монтажом проверьте, чтобы глубина щита позволяла свободно открывать ручку - она выступает на 105 мм;
• Используйте наконечники типа НШВИ для многожильных проводов - это исключит ослабление контакта со временем;
• Для соблюдения требований безопасности всегда применяйте блокировку (замок или бирку) при проведении работ;
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузок и КЗ, только разрывает цепь;
• При сборке щита учтите посадочные размеры 70×80 мм - отверстие должно быть точно по этим габаритам.
