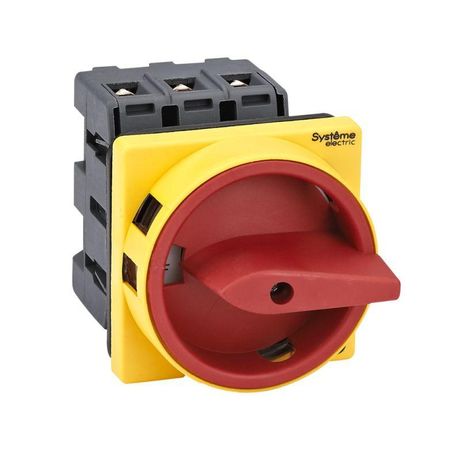

КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD63310R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 63A С APC

Выключатель-разъединитель Systeme Electric MSД63310R - устройство для безопасного отключения и коммутации трёхфазных силовых цепей до 63 А. Подходит для установки на дверцах щитов, обеспечивает механическую блокировку навесным замком и используется там, где требуется явное визуальное определение состояния цепи.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSД63310R предназначен для ручного отключения и включения трёхфазных электрических цепей с активной, индуктивной или смешанной нагрузкой. Устройство можно использовать как главный или аварийный выключатель-разъединитель в распределительных щитах. Применяется для управления двигателями согласно классам AC-3 и DC-3 - например, в системах автоматизации, на конвейерах, насосных станциях и станках с частичной нагрузкой.

Технические характеристики

• Номинальный ток: 63 А - способен надёжно коммутировать нагрузки до этого значения без перегрева;
• Количество полюсов: 3 - управление всеми фазами одновременно, исключает риск работы на одной или двух фазах;
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов более 12,5 мм, но не защищён от воды и пыли;
• Рукоятка: красная, поворотная, расположена на лицевой стороне - обеспечивает визуальный контроль положения (включено/выключено);
• Монтаж: на дверцу щита с помощью четырёх крепёжных винтов - позволяет устанавливать устройство на внешней поверхности шкафа;
• Функция блокировки: возможность закрывания навесным замком - предотвращает случайное включение при обслуживании.

Совместимость и монтаж

MSД63310R монтируется на дверцу щита через четыре отверстия под винты. Посадочные размеры соответствуют стандартным требованиям для устройств серии SystemePact MCP. Для правильной установки необходимо соблюдать зазоры вокруг устройства - минимум 10 мм с боков и сверху - чтобы избежать перегрева и обеспечить свободный ход рукоятки. Кабели подключаются к верхним и нижним клеммам; рекомендуется использовать медные жилы сечением до 25 мм2. Напряжение питания - до 690 В переменного тока (AC) или 440 В постоянного тока (DC).

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует четкое видимое размыкание контактов - важное требование для безопасности при техобслуживании. Блокировка навесным замком соответствует принципам LOTO (Lock Out Tag Out). IP20 не допускает использование во влажных средах, на улице или в помещениях с высокой запылённостью.

Преимущества

• Яркая красная рукоятка - легко отличается от других элементов управления, снижает риск ошибочного действия;
• Механическая блокировка - позволяет применять процедуры энергобезопасности без дополнительных комплектующих;
• Монтаж на дверцу - экономит место внутри щита, упрощает доступ при операциях включения/отключения;
• Совместимость со серией SystemePact MCP - совпадают габариты и крепления с другими аппаратами этой линейки, что упрощает сборку щитов.

Ограничения применения

• Не предназначен для частого включения/отключения - не является контактным аппаратом, рассчитан на редкие операции (не более 100 раз в год);
• IP20 не защищает от влаги, пыли, масла - нельзя использовать в условиях повышенной влажности, на открытых площадках или в цехах с технологической пылью;
• Не имеет функции автоматического отключения - не заменяет автоматический выключатель или тепловое реле;
• Не поддерживает дистанционное управление - работает только вручную.

Примеры использования

• Главный выключатель-разъединитель перед частотными преобразователями на промышленном оборудовании;
• Аварийный отключающий элемент на щите насосной станции - позволяет быстро отключить питание при аварии;
• Разъединитель для обслуживания станков с ЧПУ - после отключения и блокировки замком можно безопасно проводить ремонт;
• Распределительный щит в производственном корпусе с контролируемым доступом - блокировка замком исключает несанкционированное включение.

Практические советы

• Перед установкой проверьте, что посадочный диаметр отверстий на дверце соответствует размерам крепёжных винтов MSД63310R - обычно 5,5 мм;
• Используйте только навесные замки с ключом, подходящими по размеру петель - не все замки совместимы с конструкцией рукоятки;
• Не используйте устройство для коммутации токов выше 63 А - даже кратковременные перегрузки могут вызвать свечение контактов и выход из строя;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками, такими как двигатели;
• Закрепляйте кабели плотно - слабый контакт увеличивает нагрев и снижает срок службы аппарата.
