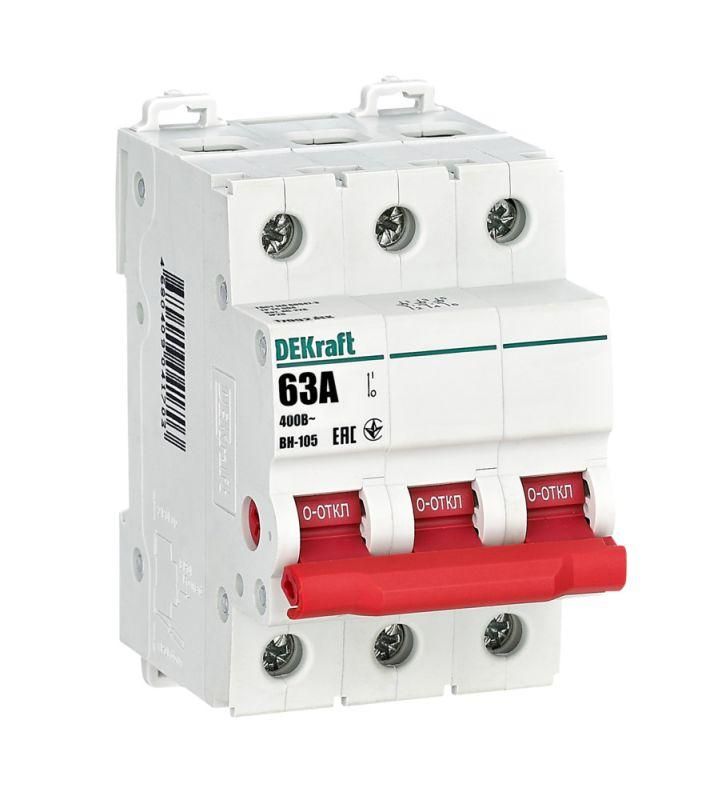

Выключатель-разъединитель ВН-105 ВН105-3Р-06ЗА DEKraft 17092DEK APC

Выключатель-разъединитель 3-полюсный 63А ВН-105 от DEKraft предназначен для ручного отключения и включения трёхфазных электросетей до 400 В переменного тока. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает безопасную изоляцию нагрузки при обслуживании. Артикул 17092dek соответствует серийному решению ВН-105, проверенному в промышленных условиях.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 63А ВН-105 используется для ручного отключения электрооборудования перед техобслуживанием, ремонтом или аварийным отключением. Он не предназначен для частых операций включения/выключения под нагрузкой - это функция автоматических выключателей. Его задача - гарантировать видимый разрыв цепи и физическую изоляцию участка сети. Подходит для установки в силовых шкафах на заводах, в производственных линиях, насосных станциях и других объектах с трёхфазными потребителями до 63 А.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 63 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА (до 1 секунды)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Тип присоединения: винтовые зажимы для проводов
• Способ монтажа: на DIN-рейку шириной 35 мм
• Тип рукоятки: рычажная, красного цвета - визуально отличима при работе
• Конструктивное исполнение: предназначена для внутренней установки в распределительном щите
• Количество нормально открытых контактов: 0 - устройство не имеет вспомогательных контактов
• Гарантийный срок: 60 месяцев
• Категория применения: AC-22A - для коммутации двигателей и аналогичных активно-индуктивных нагрузок

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 63А ВН-105 совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения используются винтовые зажимы: рекомендуется использовать многожильные провода с наконечниками типа ШМ или ШЛ для надёжного контакта. Минимальное сечение жилы - 1,5 мм2, максимальное - 25 мм2. Установка возможна в любом положении - горизонтальное, вертикальное или перевёрнутое. После монтажа необходимо проверить затяжку всех винтов и убедиться, что рукоятка свободно перемещается между положениями «ВКЛ» и «ВЫКЛ».

Безопасность и стандарты

Выключатель-разъединитель 3-полюсный 63А ВН-105 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов разъединителей. Конструкция предусматривает механическую блокировку - невозможно одновременно закрыть крышку щита и включить устройство. Красная рукоятка сигнализирует о состоянии устройства: вверх - включено, вниз - отключено. Отсутствие вспомогательных контактов делает его подходящим только для основного размыкания цепи, а не для сигналов управления.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу без потери герметичности контактов
• Мостиковые контакты предотвращают пробой дуги через изоляцию - снижают риск возгорания
• Чёткий визуальный индикационный эффект: красная рукоятка легко заметна даже в плохо освещённом щите
• Подтверждённая способность выдерживать токи короткого замыкания до 28,1 кА - обеспечивает безопасность при аварии
• Долгий гарантийный срок - 5 лет - указывает на качество материалов и сборки

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - используйте автоматические выключатели для таких задач
• Защита IP20 не допускает использование во влажных, запылённых или наружных помещениях
• Отсутствие вспомогательных контактов исключает применение в системах автоматического контроля состояния
• Не работает с постоянным током - только переменный ток 400 В AC
• Не следует использовать как единственный защитный аппарат - всегда сочетайте с автоматическим выключателем или предохранителем

Примеры использования

• Отключение трёхфазного двигателя насосной станции перед плановым обслуживанием
• Изоляция участка конвейера при замене привода
• Разъединение питания станка ЧПУ перед наладкой
• Функциональный разъединитель в главном распределительном щите предприятия

Практические советы

• Перед первым включением проверьте, чтобы все три полюса были плотно затянуты - слабый контакт вызывает нагрев
• Не применяйте смазку на механизме рукоятки - она притягивает пыль и снижает надёжность работы
• При замене старого аппарата убедитесь, что новый также имеет номинал 63 А и тип монтажа DIN-рейка
• Обязательно пометьте выключатель-разъединитель 3-полюсный 63А ВН-105 биркой - кто-то может случайно включить его при работах
• Если нужна сигнализация состояния - подключите внешний индикатор, так как этот аппарат не имеет встроенных контактов
