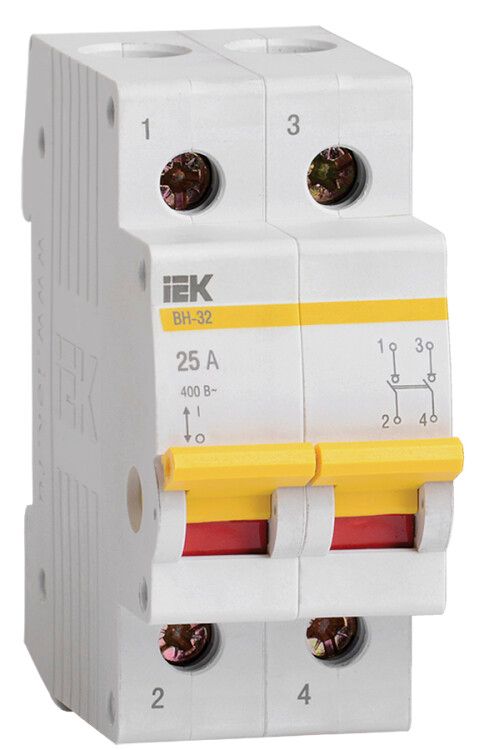

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2Р 25А | MNV10-2-025 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2П 25А от IEK - устройство для безопасного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Артикул mnv10-2-025 предназначен для установки на DIN-рейку и подходит для частых операций управления нагрузкой в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2П 25А используется для ручного включения и отключения электрических цепей при номинальном токе до 25 А. Он обеспечивает разъединение цепи для обслуживания и ремонта, выполняя роль разъединителя. Подходит для работы в распределительных щитах, на станках, конвейерах, системах освещения и других устройствах, где требуется надёжное отключение без автоматической защиты от КЗ.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В (переменный ток AC)
• Способ монтажа: на DIN-рейку (занимает 2 модуля)
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Исполнение рукоятки: тумблер - удобный для ручного переключения
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +50 C
• Срок службы: 15 лет
• Количество НО контактов: 2
• Соответствие стандартам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2П 25А совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём защёлкивания на рейку - механизм имеет двойную фиксацию, исключающую случайное выпадение. Для подключения используйте провода сечением до 35 мм2. Клеммы имеют насечки, обеспечивающие прочное и долговечное соединение даже при многократных включениях. Обязательно отключите питание перед установкой.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту МЭК 60947.3-2008. IP20 гарантирует защиту от прямого прикосновения к токоведущим элементам, но не предназначен для установки во влажных или запылённых помещениях. Устройство не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий. Его применение допускается только в сочетании с аппаратами защиты (например, автоматическими выключателями или предохранителями).

Преимущества

• Увеличенная ширина рукоятки - удобнее захватывать, особенно в перчатках
• Насечки на клеммах - снижают нагрев и повышают надёжность соединения
• Двойная фиксация на DIN-рейке - исключает самопроизвольное отсоединение
• Широкий диапазон рабочих температур - подходит для холодных и жарких помещений
• Серый цвет корпуса - легко интегрируется в стандартные щитовые решения IEK KARAT

Ограничения применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2П 25А нельзя использовать как средство защиты от короткого замыкания или перегрузки. Он не рассчитан на работу в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20. Не применяйте в местах, где возможны удары, вибрация или воздействие химических веществ. Также не рекомендуется для частого включения-выключения свыше 1000 раз в год - это может снизить срок службы контактов.

Примеры использования

• Разъединение цепи питания станка перед техобслуживанием
• Управление группой светильников в административном здании
• Отключение конвейерной линии для планового ремонта
• Ручное управление мощным нагревательным оборудованием
• Ввод основного питания в распределительный щит с последующей защитой через автоматы

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна простая ручная коммутация, а не автоматическая защита - для защиты от КЗ обязательно используйте автоматический выключатель.
• При подключении кабелей сечением 25–35 мм2 проверьте плотность затяжки клемм - недостаточно затянутый контакт вызывает перегрев.
• Убедитесь, что на DIN-рейке достаточно места: ВН-32 занимает 2 модуля, а значит, требует минимум 36 мм свободного пространства.
• Для условий с высокой влажностью или пылью выбирайте модели с IP65 и выше - данный артикул не подходит.
• При использовании в составе комплекта IEK KARAT - совпадает по дизайну и цвету, что упрощает сборку щита.
