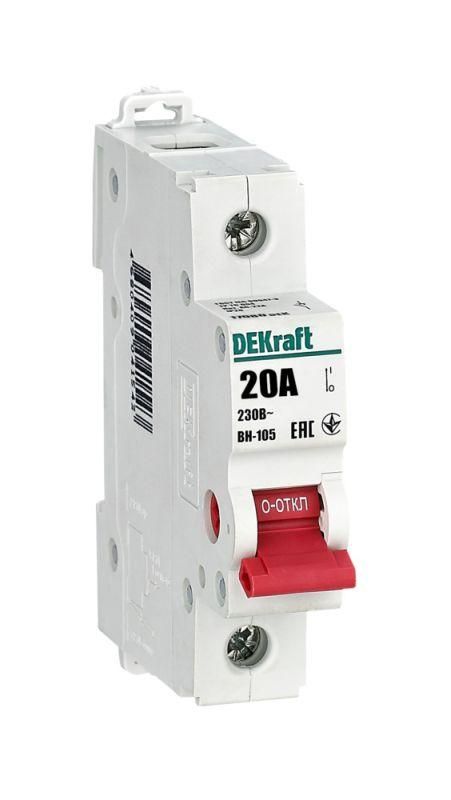

Выключатель-разъединитель ВН-105 ВН105-1P-020A DEKraft 17080DEK APC

Выключатель-разъединитель 1-полюсный 20А ВН-105 от DEKRAFT предназначен для ручного отключения и включения однофазных цепей переменного тока до 230 В. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает надёжную изоляцию при размыкании цепи. Артикул 17080dek - это проверенное решение для систем, где важна безопасная коммутация и долгий срок службы.

Назначение и область применения

Выключатель-разъединитель 1-полюсный 20А ВН-105 используется для ручного отключения электрической цепи перед обслуживанием или аварийным отключением. Он не предназначен для частых операций включения/выключения под нагрузкой, но гарантирует чёткий физический разрыв цепи. Подходит для установки в бытовые, промышленные и коммерческие распределительные щиты - например, для отключения питания розеточных групп, освещения, насосов или маломощных станков.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Номинальный ток: 20 А
• Количество полюсов: 1
• Тип управления: рычажковый, с красной рукояткой
• Метод монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА (до 1 сек)
• Тип присоединения: винтовые зажимы для проводов
• Конструкция: предназначена для внутренней установки в щитах
• Категория применения: AC-22A - для управления активными нагрузками (нагреватели, лампы, розетки)
• Гарантия: 60 месяцев

Совместимость и монтаж

Выключатель-разъединитель 1-полюсный 20А ВН-105 легко крепится на стандартную DIN-рейку шириной 35 мм. Монтаж возможен в любом положении - вертикально, горизонтально или даже перевёрнуто. Для подключения используются винтовые зажимы, рассчитанные на медные провода сечением до 4–6 мм2. Перед подключением обязательно отключите питание. После установки убедитесь, что рычаг свободно перемещается между положениями «ON» и «OFF».

Безопасность и стандарты

Изделие соответствует требованиям к устройствам категории AC-22A, что подтверждает его способность безопасно разрывать активные нагрузки. Конструкция с мостиковыми контактами предотвращает пробой дуги через изоляционные материалы, снижая риск возгорания. Цвет рукоятки - красный - соответствует нормам безопасности: яркая окраска указывает на функцию отключения. IP20 не требует герметизации корпуса, но запрещает использование вне закрытых щитов.

Преимущества

• Высокая механическая и электрическая износостойкость - подходит для длительной эксплуатации
• Чёткий визуальный контроль состояния: красная рукоятка вверх = включено, вниз = выключено
• Надёжный разрыв цепи благодаря специальной конструкции контактов - исключает дуговое перекрытие
• Долгий срок службы: 60 месяцев гарантии
• Простота установки и совместимость с большинством типовых щитов

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - используйте автоматические выключатели для таких задач
• IP20 не допускает применение во влажных, пыльных или открытых помещениях
• Не работает как защитное устройство - не отключает при перегрузках или КЗ, только создаёт видимый разрыв
• Не имеет встроенной защиты от перенапряжений или утечек тока
• Подходит только для цепей переменного тока 230 В - нельзя использовать в постоянном токе

Примеры использования

• Отключение питания группы розеток перед ремонтом
• Физическое отсоединение нагревательного оборудования (бойлер, теплый пол)
• Разъединение цепи освещения в административных или производственных помещениях
• Обеспечение безопасного доступа к оборудованию в щитовой
• Использование в качестве главного рубильника в малых распределительных щитах

Практические советы

• Перед установкой проверьте соответствие сечения провода и зажимов - не затягивайте слишком сильно, чтобы не повредить жилу
• Не устанавливайте рядом с источниками тепла или влаги - даже при IP20 высокая температура снижает срок службы изоляции
• При использовании в щитах с несколькими выключателями пометьте каждый - особенно важно для сервисного обслуживания
• Этот выключатель-разъединитель 1-полюсный 20А ВН-105 - не замена автоматическому выключателю. Комбинируйте его с УЗО или АВ для полноценной защиты
• Проверяйте состояние контактов раз в год - при наличии следов оплавления или нагара замените устройство
