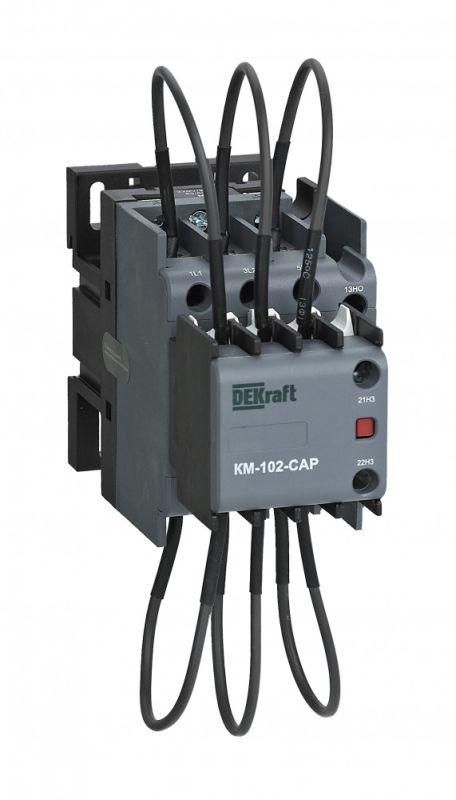

Контактор конденсаторный КМ-102-CAP 25кВАр 380/400В AC6b 1НО+1НЗ DEKraft 22438DEK APC

Контактор конденсаторный 25кВАр, 380/400В, AC6b, 1НО1НЗ серии КМ-102-CAP от DEKraft - специализированное устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22438dek рассчитан на работу в промышленных щитах с частыми включениями, обеспечивая надёжное управление емкостными нагрузками.

Назначение и область применения

Контактор конденсаторный 25кВАр, 380/400В, AC6b, 1НО1НЗ серии КМ-102-CAP используется исключительно для включения и отключения батарей конденсаторов в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на предприятиях, в распределительных щитах и у крупных потребителей с низким cosφ. Применяется в системах автоматического регулирования мощности - например, на заводах, в ТЭЦ, торговых центрах и производственных линиях с большим количеством индукционных двигателей.

Технические характеристики

• Номинальная реактивная мощность: 25 кВАр - максимальная нагрузка, которую контакт может безопасно коммутировать;
• Напряжение питания катушки: 380–400 В переменного тока - совместим с сетями 400 В, распространёнными в промышленности;
• Номинальный ток: 37 А - предельный рабочий ток через силовые контакты;
• Число силовых полюсов: 3 - трёхфазное исполнение для работы с сетью 380/400 В;
• Контакты: 4 нормально открытых (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации состояния и управления внешними цепями;
• Способ монтажа: на монтажную плату - фиксируется на DIN-рейке стандартной ширины 35 мм;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от пыли и влаги - требует установки внутри закрытого щита;
• Гарантия: 36 месяцев - соответствует требованиям к промышленным контактным устройствам.

Совместимость и монтаж

Контактор конденсаторный 25кВАр, 380/400В, AC6b, 1НО1НЗ серии КМ-102-CAP монтируется на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используйте кабели сечением до 16 мм2. Управляющая катушка работает только при напряжении 380–400 В - не подключайте к 220 В! Дополнительные контакты 1НО и 1НЗ позволяют передавать сигналы в контроллеры или индикацию состояния. Монтаж выполняйте в сухих помещениях без вибраций. Не допускается установка рядом с источниками тепла выше 40 C.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Серия КМ-102-CAP прошла тестирование на износостойкость при частых включениях - тип AC6b означает, что он специально адаптирован для емкостных нагрузок, где возникают высокие импульсы тока при включении. Отличается повышенной устойчивостью к дуговым процессам по сравнению с обычными контакторами.

Преимущества

• Специальная конструкция контактов снижает риск сваривания при включении конденсаторов - увеличивает срок службы;
• Высокая механическая износостойкость - выдерживает более 1 млн операций в режиме AC6b;
• Встроенные вспомогательные контакты (1НО+1НЗ) упрощают интеграцию в системы автоматизации без дополнительных модулей;
• Фиксация на DIN-рейке позволяет быстро заменить устройство при необходимости;
• Совместим со всеми популярными реле контроля мощности и контроллерами КРМ.

Ограничения применения

• Не применяется для коммутации активных нагрузок (нагреватели, освещение) - не оптимизирован для них;
• IP20 не допускает использование вне электрошкафа - запрещена установка в сырых, пыльных или наружных условиях;
• Не подходит для напряжений ниже 380 В - катушка не сработает при 220 В;
• Максимальная мощность - 25 кВАр; превышение вызывает перегрев и выход из строя;
• Не рекомендован для частоты выше 50 Гц - только для стандартной сети 50 Гц.

Примеры использования

• Автоматический компенсатор реактивной мощности в цехе с 10 двигателями по 15 кВт;
• Щит КРМ на подстанции 6(10)/0,4 кВ в жилом комплексе;
• Система управления конденсаторами в производстве стали с постоянными скачками нагрузки;
• Объекты с преобладанием индуктивных нагрузок: насосные станции, вентиляционные установки, сварочные аппараты.

Практические советы

• Перед установкой проверьте соответствие напряжения катушки - 380–400 В, а не 220 В!
• Подключите конденсаторы через предохранители - даже при хорошем контакторе требуется защита от КЗ;
• Избегайте частых включений менее чем через 30 секунд после отключения - конденсаторы должны разрядиться;
• При использовании нескольких контакторов в одном щите соблюдайте минимальный зазор между ними - не менее 10 мм для теплоотвода;
• Для диагностики используйте вспомогательные контакты 1НО и 1НЗ - они покажут состояние включения в PLC или на индикаторе.
