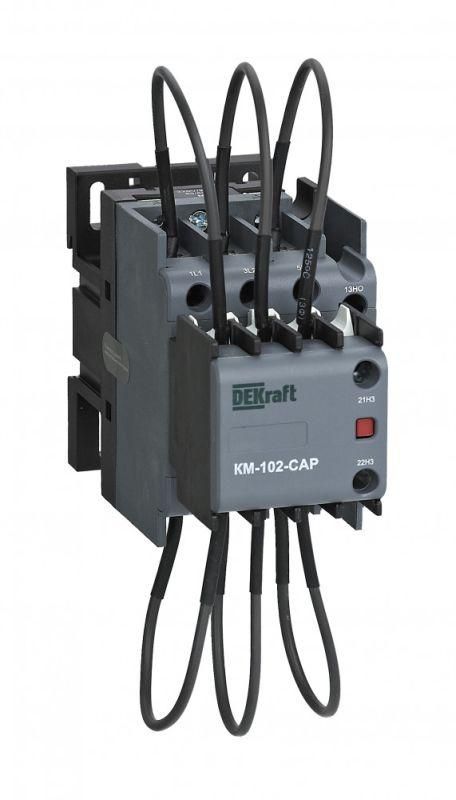

Контактор конденсаторный КМ-102-CAP 25кВАр 220/230В AC6b 2НО DEKraft 22442DEK APC

Контактор конденсаторный 25кВАр, 220/230В, AC6b, 2НО серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Подходит для стационарной установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Контактор конденсаторный 25кВАр, 220/230В, AC6b, 2НО серии КМ-102-CAP используется для включения и отключения групп конденсаторов в установках компенсации реактивной мощности (КРМ). Он обеспечивает надёжную работу в циклических режимах, характерных для автоматических систем регулирования cosφ. Применяется в щитах КРМ на предприятиях, в жилых комплексах, торговых центрах и других объектах с высокой нагрузкой на реактивную составляющую.

Технические характеристики

• Номинальная реактивная мощность: 25 кВАр
• Номинальный ток: 37 А
• Напряжение питания цепи управления: 220–230 В переменного тока
• Количество силовых полюсов: 3 (3P)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Род тока: переменный (AC)
• Исполнение: стационарное
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не защищён от воды
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор конденсаторный 25кВАр, 220/230В, AC6b, 2НО серии КМ-102-CAP монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовой цепи используются зажимы, рассчитанные на провода до 16 мм2. Управляющая катушка работает от сети 220–230 В AC - совместима с большинством контроллеров и реле времени, используемых в системах КРМ. Дополнительные контакты 2НО и 2НЗ позволяют передавать сигналы состояния в системы автоматизации. Монтаж на плату не предусмотрен - устройство не является печатным модулем.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для контактных аппаратов, применяемых в цепях конденсаторов. Конструкция обеспечена против сваривания контактов при коммутации больших импульсных токов, что типично для конденсаторных батарей. Сертификаты соответствия указаны в документации производителя DEKraft.

Преимущества

• Усиленные контакты, оптимизированные для частых включений конденсаторов - снижают риск пригорания и увеличивают срок службы
• Высокая механическая износостойкость - рассчитан на длительную работу в циклическом режиме
• Встроенные вспомогательные контакты 2НО+2НЗ - позволяют легко интегрировать в системы контроля и сигнализации
• Стандартный монтаж на DIN-рейку - упрощает сборку шкафов КРМ и замену устройства

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 исключает воздействие жидкости и пыли
• Не рекомендован для постоянного включения без пауз - требуется соблюдение интервалов между циклами согласно графику работы системы КРМ
• Не поддерживает управление постоянным током - только переменный ток 220–230 В
• Не применяется в сетях выше 440 В - максимальное рабочее напряжение не указано, но сертификация ориентирована на 400 В

Примеры использования

• Автоматический компенсатор реактивной мощности в цехе с большим количеством асинхронных двигателей
• Щит КРМ на входе в офисное здание для повышения коэффициента мощности
• Локальная система компенсации у трансформаторной подстанции малой мощности
• Энергоэффективные решения в пищевой и фармацевтической промышленности

Практические советы

• Проверьте соответствие номинала конденсаторной батареи (25 кВАр) и тока (37 А) - не превышайте предельные значения
• Подключите дополнительные контакты 2НО/2НЗ к контроллеру для отслеживания состояния включения - это упростит диагностику
• Обеспечьте достаточное охлаждение вокруг контактора - перегрев снижает долговечность
• При использовании в системах с частыми включениями (более 10 раз в час) проверьте график работы контроллера - слишком частые коммутации могут сократить срок службы
• Для обслуживания отключите питание и дождитесь разрядки конденсаторов - даже после выключения они могут сохранять заряд
