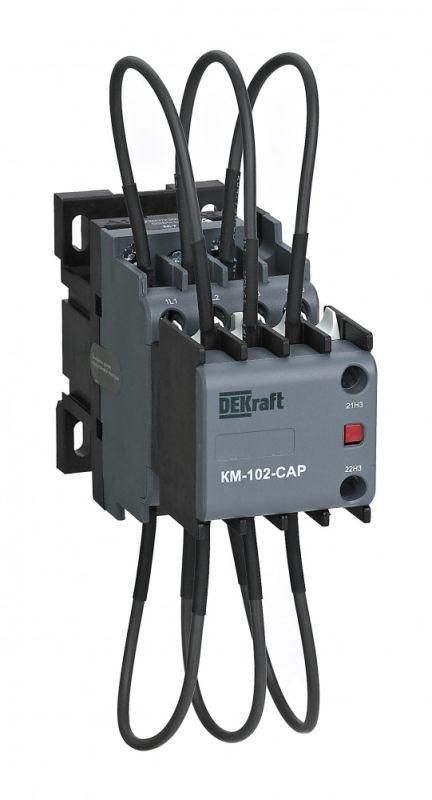

Контактор конденсаторный КМ-102-CAP 20кВАр 220/230В AC6b 2НО DEKraft 22427DEK APC

Контактор конденсаторный серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Рассчитан на работу с нагрузкой до 20 кВАр, управление осуществляется через сеть 220–230 В переменного тока. Артикул 22427dek подходит для монтажа на DIN-рейку в распределительных щитах.

Назначение и область применения

Контактор конденсаторный КМ-102-CAP используется исключительно для включения и отключения батарей конденсаторов в системах компенсации реактивной мощности (КРМ). Он применяется в промышленных и коммерческих объектах, где требуется повышение коэффициента мощности (cos φ): на заводах, в торговых центрах, в жилых комплексах с большим количеством индуктивных нагрузок. Устройство обеспечивает точное и долговечное переключение при частых циклах работы - типично для автоматических систем КРМ.

Технические характеристики

• Номинальная реактивная мощность: 20 кВАр
• Номинальный ток: 29 А
• Напряжение управления: 220–230 В переменного тока (AC)
• Количество силовых полюсов: 3 (трёхполюсный)
• Количество вспомогательных контактов: 2 нормально открытых (НО), 0 нормально закрытых (НЗ)
• Способ монтажа: крепление на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Гарантийный срок: 3 года
• Род тока: переменный (AC)
• Исполнение: стационарное

Совместимость и монтаж

Контактор КМ-102-CAP совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовой цепи используются зажимы на входе и выходе - рассчитаны на провода сечением до 16 мм2. Управление происходит через катушку 220–230 В AC; рекомендуется использовать внешние устройства управления (например, регуляторы cos φ) с изолированными выходами. Вспомогательные контакты 2НО позволяют передавать сигнал состояния (вкл./выкл.) в систему контроля или сигнализации. Монтаж на плату невозможен - устройство предназначено только для крепления на рейку.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для контактных аппаратов, применяемых в цепях конденсаторов. Конструкция обеспечивает устойчивость к высоким импульсным токам при включении конденсаторов. Сертификаты соответствия доступны у производителя DEKraft. Применение вне условий указанных в спецификации может нарушить безопасность и аннулировать гарантию.

Преимущества

• Специально оптимизирован для работы с конденсаторами - повышенная устойчивость к ударным токам при включении
• Два вспомогательных контакта НО обеспечивают удобную интеграцию в системы автоматизации
• Универсальное питание 220–230 В AC - совместим с большинством стандартных контроллеров КРМ
• Гарантия 3 года - подтверждает надёжность конструкции при частых циклах коммутации
• Компактный корпус позволяет экономить место в щите

Ограничения применения

• Не предназначен для коммутации активных нагрузок (нагреватели, освещение) - риск сваривания контактов
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использование во влажных, пыльных или наружных условиях
• Не работает при постоянном токе - только переменный ток 220–230 В
• Нельзя использовать для нагрузок выше 20 кВАр - возможен перегрев и отказ
• Отсутствие НЗ контактов ограничивает возможности логической схемы - требует дополнительных реле при необходимости инверсии сигнала

Примеры использования

• Автоматический шкаф компенсации реактивной мощности на производстве с двигателями
• Щит КРМ в торговом центре для снижения потерь в сети
• Локальный модуль компенсации у крупного оборудования (компрессор, насос)
• Система управления энергоэффективностью в многоквартирном доме

Практические советы

• Проверьте соответствие номинального тока конденсаторной батареи (не более 29 А) - превышение вызывает быстрый износ контактов
• Подключайте вспомогательные контакты 2НО к контроллеру КРМ для отслеживания состояния включения
• Используйте фильтры гармоник или предохранители в цепи конденсаторов - продлевают срок службы контактора
• Не устанавливайте рядом с источниками тепла - температурный режим должен соответствовать заявленному (обычно –25C...+60C)
• При замене используйте только оригинальные контакторы КМ-102-CAP - другие модели могут иметь отличные временные характеристики коммутации
