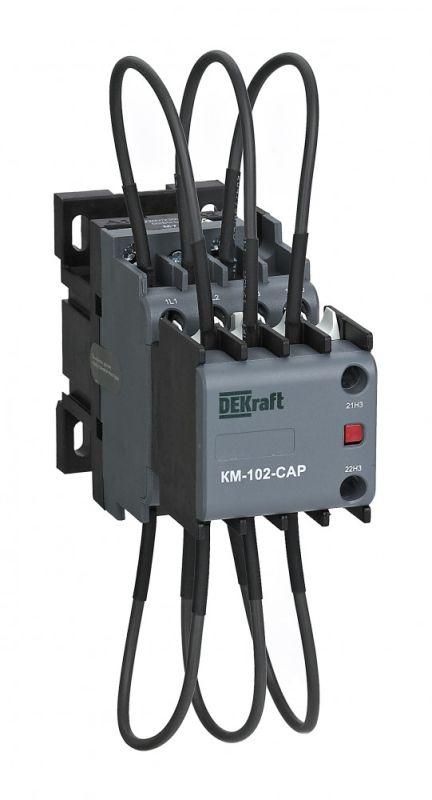

Контактор конденсаторный КМ-102-CAP 20кВАр 380/400В AC6b 2НО DEKraft 22428DEK APC

Контактор конденсаторный 20кВАр, 380/400В, AC6b, 2НО серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Подходит для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Контактор конденсаторный 20кВАр, 380/400В, AC6b, 2НО серии КМ-102-CAP используется для включения и отключения групп конденсаторов в установках компенсации реактивной мощности (КРМ). Он применяется там, где требуется частое переключение - например, в автоматических системах регулирования коэффициента мощности (cos φ) на заводах, в торговых центрах, на насосных станциях и других объектах с высокой индуктивной нагрузкой.

Технические характеристики

• Номинальная реактивная мощность: 20 кВАр
• Напряжение питания цепи управления: 380–400 В переменного тока
• Номинальный ток: 29 А
• Количество силовых полюсов: 3 (трёхполюсный)
• Количество вспомогательных контактов: 2 нормально открытых (2НО), 0 нормально закрытых
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцами и крупными частицами, но не от воды и пыли
• Способ монтажа: крепление на стандартную DIN-рейку шириной 35 мм
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор конденсаторный 20кВАр, 380/400В, AC6b, 2НО серии КМ-102-CAP совместим со всеми типами DIN-реек по ГОСТ IEC 60715. Установка выполняется путём защёлкивания на рейку - никаких болтов или сверления не требуется. Для подключения силовых проводов используются зажимы с моментом затяжки до 1,2 Нм. Вспомогательные контакты 2НО позволяют передавать сигналы в контроллеры системы автоматической компенсации. Обязательно соблюдайте полярность при подключении катушки управления - она рассчитана исключительно на 380–400 В переменного тока.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Конструкция обеспечивает устойчивость к импульсным токам при включении конденсаторов, что снижает риск сваривания контактов. Сертификаты соответствия указаны в документации производителя DEKraft.

Преимущества

• Увеличенная долговечность контактов благодаря специальному покрытию - оптимизировано для работы с емкостными нагрузками
• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения/выключения
• Наличие двух нормально открытых контактов позволяет легко интегрировать контакт в систему управления без внешних реле
• Компактный корпус экономит место в шкафах

Ограничения применения

• Не предназначен для постоянного тока - использование на DC вызывает повреждение контактов
• Степень защиты IP20 запрещает установку во влажных, пыльных или наружных условиях без дополнительной защиты
• Не рекомендуется использовать для коммутации токов выше 29 А - даже кратковременные перегрузки снизят срок службы
• Не подходит для подключения конденсаторов мощностью более 20 кВАр - возможен выход из строя

Примеры использования

• Автоматические щиты КРМ на производстве с двигателями и трансформаторами
• Щиты компенсации в офисных зданиях с большим количеством ЭПРА и ИБП
• Системы управления энергоэффективностью в жилых комплексах с лифтами и насосами
• Подключение к релейным контроллерам типа “Энергомера”, “SINAMICS” или аналогам

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 380–400 В - подача 220 В не вызовет срабатывание
• Обязательно используйте предохранители или автоматы с характеристикой gG/gL на ток 32–40 А для защиты от КЗ
• При параллельном использовании нескольких контакторов КМ-102-CAP следите за равномерностью нагрева - избегайте плотной укладки
• Для длительной работы в режиме частых включений (более 10 раз/час) рекомендуется контроль температуры окружающей среды - не выше +40 C
• При замене старого контактора убедитесь, что новый имеет те же параметры: 20 кВАр, 3P, 2НО - иначе система компенсации будет работать некорректно
