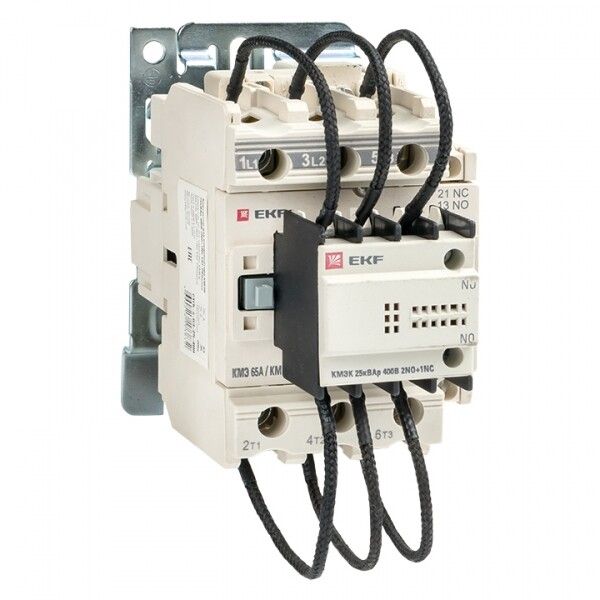

Контактор для конденсатора КМЭК 25квар 400В 2NО+1NC EKF PROxima | ctrk-s-63-25-400

Контактор для конденсатора КМЭК 25 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый от EKF серии PROxima предназначен для надёжного включения и отключения конденсаторных батарей в системах компенсации реактивной мощности. Устройство совмещает высокую долговечность при частых переключениях с простой установкой на DIN-рейку.

Назначение и область применения

Контактор для конденсатора КМЭК 25 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый используется исключительно для коммутации конденсаторных батарей в устройствах компенсации реактивной мощности (КРМ). Он не предназначен для управления двигателями, нагревательными элементами или другими нагрузками. Применяется в промышленных распределительных щитах, на предприятиях с большим количеством индуктивных потребителей — например, на станках, конвейерах, насосных станциях и в системах освещения с флюoresцентными лампами.

Технические характеристики

• Номинальная реактивная мощность: 25 кВАр
• Номинальный ток: 28,9 А
• Напряжение катушки управления: 400 В переменного тока
• Допустимый диапазон напряжения управления: 320–440 В
• Количество контактов: 5 нормально-открытых (НО), 1 нормально-закрытый (НЗ)
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 35 мм²
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, умеренно влажный климат
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор для конденсатора КМЭК 25 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используйте кабели с сечением до 35 мм² — большие сечения не войдут в зажимы. Управляющая катушка рассчитана на 400 В AC; при напряжении ниже 320 В контакт может не замыкаться, выше 440 В — есть риск повреждения изоляции катушки. Подключение к конденсаторным батареям выполняйте через предохранители или автоматические выключатели, соответствующие току 28,9 А. Балластные сопротивления уже встроены — внешние индуктивные сопротивления не требуются.

Безопасность и стандарты

Контактор для конденсатора КМЭК 25 кВар 400 В 2 нормально-открытых + 1 нормально-закрытый сертифицирован по ГОСТ Р 50030.4.1-2012, что гарантирует соответствие требованиям безопасности при работе с сетями до 1000 В AC. Степень защиты IP20 позволяет применять устройство только внутри закрытых щитов. Не допускается использование во влажных помещениях, на улице или в местах с повышенной запылённостью без дополнительной защиты корпуса.

Преимущества

• Высокая механическая и электрическая износостойкость — оптимизирован для тысяч циклов включения/выключения конденсаторов
• Встроенная система гашения переходных токов благодаря балластным сопротивлениям — снижает вероятность сваривания контактов
• Простая установка на DIN-рейку — экономит время при сборке шкафов
• Долгий срок службы: 84 месяца гарантии подтверждают надёжность конструкции
• Чёткое разделение функций: 5 НО контактов для основной коммутации, 1 НЗ — для сигнализации состояния

Ограничения применения

• Не применяется для постоянного тока (DC) — только для переменного тока 400 В
• Не подходит для нагрузок с пиковыми токами более чем в 20 раз превышающими номинальный (28,9 А)
• Не предназначен для работы вне закрытых щитов — IP20 не обеспечивает защиту от пыли и влаги
• Не рекомендуется для частых переключений менее чем через 1 минуту — возможен перегрев катушки
• Не сочетается с внешними дросселями — они нарушают работу встроенных балластных сопротивлений

Примеры использования

• Автоматическая система компенсации реактивной мощности на заводе с 100 кВт двигателей
• Щит управления энергоэффективного освещения в торговом центре
• Шкаф КРМ на подстанции 6(10)/0,4 кВ
• Система регулирования мощности в цехе с точечной сваркой

Практические советы

• Проверьте напряжение сети управления перед подключением — отклонение ±20 % от 400 В допустимо, но выход за границы 320–440 В вызывает отказы
• При монтаже на DIN-рейку убедитесь, что контакт между устройством и рейкой плотный — плохой контакт увеличивает нагрев
• Подключите сигнальный НЗ контакт к индикационной лампе или PLC — так проще контролировать состояние включения батареи
• Не забудьте установить защиту от перегрузки (автомат или предохранитель) на каждую группу конденсаторов
• При замене старого контактора — проверьте, чтобы новый имел аналогичную мощность (25 кВАр) и тип контактов
