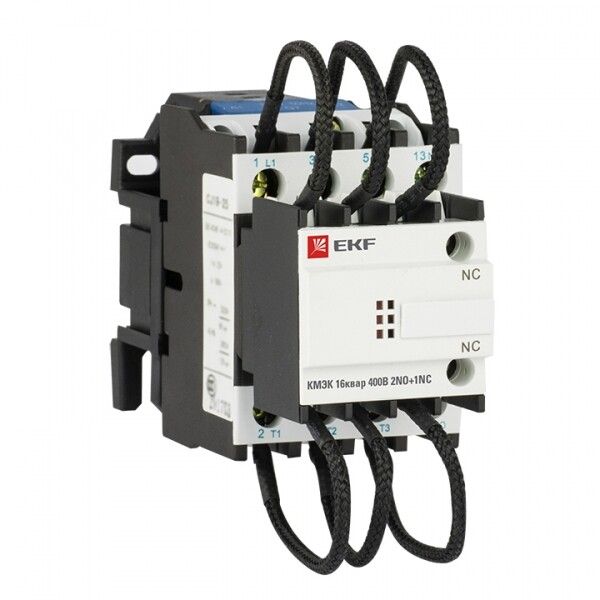

Контактор для конденсатора КМЭК 16квар 400В 2NО+1NC EKF PROxima | ctrk-s-32-16-400

Контактор для конденсатора КМЭК 16 кВА 400 В 2 нормально-открытых + 1 нормально-закрытый от EKF серии PROxima предназначен для надёжного включения и выключения конденсаторных батарей в системах компенсации реактивной мощности. Устройство совмещает высокую долговечность при частых переключениях с простой установкой на DIN-рейку.

Назначение и область применения

Контактор для конденсатора КМЭК используется исключительно для коммутации конденсаторных батарей в устройствах компенсации реактивной мощности (КРМ). Он обеспечивает безопасное включение и отключение ёмкостных нагрузок, которые характеризуются высокими импульсными токами при включении. Подходит для промышленных объектов: цехов с большим количеством сварочного оборудования, насосных станций, компрессоров, систем освещения с флюoresцентными светильниками и других установок, требующих повышения коэффициента cosφ.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение сети: 400 В
• Реактивная мощность: 16 кВАр
• Номинальный ток: 21,7 А
• Число контактных групп: 5 нормально-открытых (НО) + 1 нормально-закрытый (НЗ)
• Напряжение катушки управления: 400 В
• Подключение проводов: винтовые зажимы
• Максимальное сечение кабеля: до 10 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку типа TS35 или прямо на монтажную плату
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор для конденсатора КМЭК устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения входящих и выходящих силовых кабелей используются винтовые зажимы - максимальное сечение жилы - 10 мм2. Обязательно соблюдайте плотность затяжки: недостаточно затянутые контакты вызывают нагрев, избыточная затяжка - деформацию корпуса. Катушка управления рассчитана на 400 В AC - подключайте её через внешний контроллер (например, регулятор мощности или PLC), не используйте напряжение ниже 85 % от номинала - возможна некорректная работа. Комплектуется встроенными балластными сопротивлениями; применение дополнительных индуктивных элементов запрещено.

Безопасность и стандарты

Контактор для конденсатора КМЭК сертифицирован согласно ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1), что гарантирует соответствие требованиям безопасности при работе с высокими токами и частыми циклами включения. Конструкция предотвращает случайное замыкание между контактами даже при значительном перегрузочном режиме. Применение в помещениях с уровнем защиты IP20 допускается только внутри шкафов управления - устройство не защищено от попадания воды, пыли или механических воздействий вне корпуса.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря специальному покрытию контактов - оптимизировано для работы с емкостными нагрузками
• Встроенные балластные сопротивления снижают ударные токи при включении - продлевают жизнь конденсаторам и самому контактору
• Не требуется внешнее ограничивающее оборудование - всё необходимое уже встроено
• Широкий диапазон рабочих температур позволяет использовать в холодных и сырых условиях (УХЛ3)
• Долгий срок службы - 84 месяца гарантии указывает на уверенность производителя в надёжности

Ограничения применения

• Не для постоянного тока - только переменный ток 400 В
• Не рекомендован для коммутации активных нагрузок (нагреватели, лампы накаливания); использование вне задач компенсации снижает срок службы
• Максимальный кратковременный ток ограничен в 20 раз от номинального - превышение вызывает сплавление контактов
• Не предназначен для открытого монтажа - обязательно помещать внутрь электрошкафа с защитой минимум IP54
• Не сочетается с внешними дросселями или LC-фильтрами - наличие таких элементов нарушает работу встроенных балластных сопротивлений

Примеры использования

• Автоматическая система компенсации реактивной мощности на заводе с 10+ сварочными аппаратами
• Щитовая автоматизации насосной станции с несколькими параллельными конденсаторными банками
• Цех по производству пластиков с большими двигателями и потребностью в стабилизации cosφ
• Жилой комплекс с распределёнными КРМ-панелями на этажах

Практические советы

• Выбирая контактор для конденсатора КМЭК, проверьте суммарную мощность всех конденсаторов в одной секции - она должна не превышать 16 кВАр
• При сборке системы учтите количество контактов: 5 НО позволяют управлять сразу пятью батареями, один НЗ - для сигнализации состояния (например, “конденсатор включен”)
• Обязательно используйте термореле или тепловую защиту перед контактором - он не имеет встроенной защиты от перегрузки
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после аварийных отключений или скачков напряжения
• Для удобства обслуживания выбирайте модели с видимым положением рычага - так проще диагностировать отказ без демонтажа
