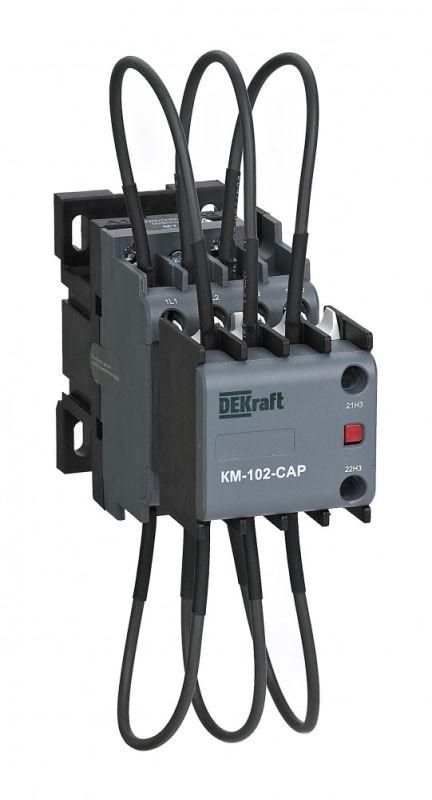

Контактор конденсаторный КМ-102-CAP 12кВАр 380/400В AC6b 2НО DEKraft 22413DEK APC

Контактор конденсаторный 12кВАр, 380/400В, AC6b, 2НО серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Он рассчитан на работу в промышленных щитах и обеспечивает надёжное включение/выключение при высоких импульсных нагрузках.

Назначение и область применения

Контактор конденсаторный 12кВАр, 380/400В, AC6b, 2НО серии КМ-102-CAP используется исключительно для управления батареями конденсаторов в установках компенсации реактивной мощности (КРМ). Применяется в распределительных щитах промышленных предприятий, на объектах с большим количеством индуктивных нагрузок - например, на станках, насосах, компрессорах, где требуется повышение коэффициента мощности до значений 0,95–0,98.

Технические характеристики

• Номинальная реактивная мощность: 12 кВАр
• Напряжение питания цепи управления: 380–400 В переменного тока
• Номинальный ток: 17 А
• Количество силовых полюсов: 3 (трёхполюсный)
• Количество вспомогательных контактов: 2 нормально открытых (2НО)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: крепление на DIN-рейку (стандарт 35 мм)
• Исполнение: стационарное
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102-CAP совместим со всеми типами DIN-реек шириной 35 мм, используемых в промышленных шкафах. Установка выполняется путём защёлкивания на рейку - никаких болтов или сверления не требует. Подключение управляющей катушки осуществляется к фазам L1-L2-L3 (380–400 В), а силовые контакты - к выводам конденсаторной батареи. Вспомогательные контакты 2НО позволяют передавать сигналы в системы автоматизации (например, на PLC или индикатор состояния).

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Конструкция рассчитана на частые операции включения/отключения - до 10 000 циклов в год. Отличается повышенной износостойкостью контактов против дугового износа, характерного для работы с емкостными нагрузками.

Преимущества

• Специально оптимизирован для коммутации конденсаторов - снижает риск пробоя контактов при включении
• Высокий ресурс контактов благодаря специальному покрытию и гашению дуги
• Удобный монтаж на DIN-рейку - экономит время при сборке щита
• Встроенные вспомогательные контакты 2НО упрощают интеграцию в системы контроля
• Гарантия 3 года - выше среднего для аналогичных решений

Ограничения применения

• Не предназначен для постоянного тока - работает только с переменным напряжением 380–400 В
• Защита IP20 не позволяет использовать в условиях пыли, влаги или на улице - требует установки внутри закрытого щита
• Не подходит для нагрузок более 12 кВАр - превышение может вызвать перегрев и выход из строя
• Не имеет функции защиты от перегрузки - необходимо внешнее тепловое реле или предохранители

Примеры использования

• Централизованная компенсация реактивной мощности в промышленном цехе с группой асинхронных двигателей
• Локальная установка в щите у большого конвейера или сварочного аппарата
• Автоматические системы КРМ с контроллером, управляющим включением нескольких ступеней конденсаторов через контакторы КМ-102-CAP

Практические советы

• При проектировании щита учтите, что контактный зазор между соседними контакторами должен быть минимум 10 мм - для лучшего теплоотвода
• Подключайте конденсаторы через предварительные сопротивления или токоограничивающие дроссели, чтобы снизить пусковой ток
• Проверьте соответствие напряжения сети 380–400 В - при меньших значениях возможна недостаточная сила намагничивания катушки
• Для длительной службы рекомендуется периодически проверять состояние контактов - особенно после 5–7 тыс. циклов включения
• Контактор КМ-102-CAP от DEKraft можно заменить на аналоги других брендов только при совпадении всех параметров: мощность, напряжение, количество полюсов и способ монтажа
