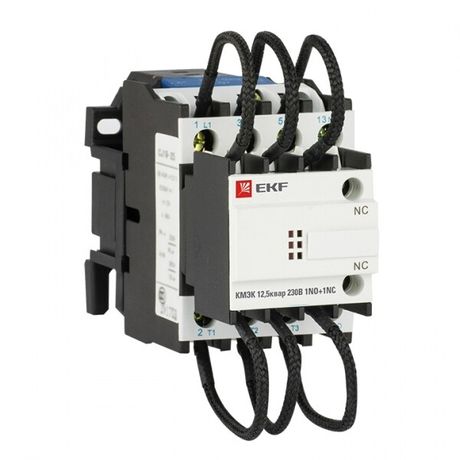

Контактор для конденсатора КМЭК 12,5квар 230В 1NО+1NC EKF PROxima | ctrk-s-25-12,5-230

Контактор для конденсатора КМЭК 12,5 кВА 230 В предназначен для надёжного включения и выключения конденсаторных батарей в системах компенсации реактивной мощности. Модель от EKF из серии PROxima (арт. ctrk-s-25-12,5-230) обеспечивает долгую службу благодаря специальной защите от импульсных перегрузок и совместима с DIN-рейкой.

Назначение и область применения

Контактор для конденсатора КМЭК 12,5 кВА 230 В используется исключительно для коммутации конденсаторов в установках компенсации реактивной мощности (КРМ). Он не предназначен для управления двигателями, нагревательными элементами или другими нагрузками. Подходит для промышленных объектов: цехов, насосных станций, компрессорных установок, где требуется автоматическая регулировка коэффициента cosφ.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Реактивная мощность: 12,5 кВАр
• Номинальный ток: 10,3 А
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 1
• Максимальное сечение подключаемого кабеля: 6 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип подключения: винтовые зажимы
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор для конденсатора КМЭК 12,5 кВА 230 В устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используйте кабели сечением до 6 мм2 - большие сечения требуют доработки зажимов. Управляющее напряжение 230 В позволяет подключить контакт к стандартным реле управления или контроллерам PLC. Балластные сопротивления уже встроены - внешние индуктивности применять запрещено.

Безопасность и стандарты

Контактор для конденсатора КМЭК 12,5 кВА 230 В сертифицирован по ГОСТ Р 50030.4.1-2012, что гарантирует соответствие требованиям безопасности при работе с высокими токами включения. Применение в соответствии с инструкциями снижает риск возгорания при коммутации конденсаторов. IP20 не обеспечивает защиту от воды и пыли - устройство следует устанавливать внутри щита или корпуса с достаточным уровнем защиты.

Преимущества

• Специально адаптирован для работы с конденсаторами - минимизирует ударные токи при включении
• Встроенная система гашения дуги и балластные сопротивления повышают срок службы контактов
• Высокая механическая износостойкость - рассчитан на частые циклы включения/выключения
• Долгий гарантийный срок - 84 месяца, что выше среднего для аналогичных изделий
• Поддержка стандарта МЭК и ГОСТ - совместим с европейскими и российскими системами КРМ

Ограничения применения

• Не применяется для постоянных нагрузок выше 10,3 А или реактивной мощности свыше 12,5 кВАр
• Запрещена работа при наличии внешних индуктивных сопротивлений - они нарушают работу встроенной системы гашения дуги
• Не предназначен для эксплуатации вне закрытых шкафов - IP20 не защищает от влаги и пыли
• Не рекомендован для установок с пиковыми токами более чем в 20 раз превышающими номинальный ток
• Не подходит для реверсивных схем - конструкция нереверсивная

Примеры использования

• Автоматические системы компенсации реактивной мощности на заводах и фабриках
• Щитовые компенсационные установки в жилых комплексах и торговых центрах
• Оборудование для энергоэффективности в системах HVAC и насосных станциях
• Промышленные преобразователи частоты с параллельными конденсаторными банками

Практические советы

• Проверьте соответствие напряжения катушки (230 В) с источником управления - неверное напряжение вызывает отказ или перегрев
• При монтаже затягивайте винты усилием 0,5–0,7 Нм - переусилие повредит пластиковые зажимы
• Не заменяйте встроенные балластные сопротивления - это нарушает режим гашения дуги
• Для многократных циклов включения (более 1000 в день) проверяйте температуру контактора каждые 6 месяцев
• При замене старого контактора - убедитесь, что новый имеет ту же реактивную мощность (12,5 кВАр) и тип подключения
