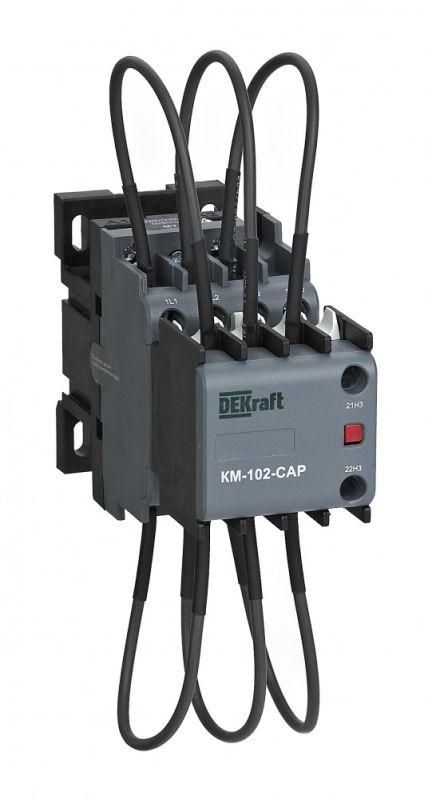

Контактор конденсаторный КМ-102-CAP 12кВАр 220/230В AC6b 2НЗ DEKraft 22402DEK APC

Контактор конденсаторный серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Он рассчитан на работу с нагрузкой до 12 кВАр при напряжении 220–230 В переменного тока и имеет два нормально-замкнутых контакта для сигнализации и управления. Артикул 22402dek обеспечивает совместимость со стандартными DIN-рейками и применяется в промышленных щитах.

Назначение и область применения

Контактор конденсаторный КМ-102-CAP используется исключительно для включения и отключения конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на предприятиях, в распределительных щитах и у крупных потребителей с низким cosφ. Не предназначен для работы с активными нагрузками, двигателями или частотными преобразователями.

Технические характеристики

• Номинальная реактивная мощность: 12 кВАр
• Напряжение питания катушки: 220–230 В переменного тока (AC)
• Номинальный ток: 17 А
• Число силовых полюсов: 3 (3P)
• Количество вспомогательных контактов: 2 нормально-замкнутых (НЗ), 4 нормально-разомкнутых (НО)
• Способ монтажа: крепление на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102-CAP монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются зажимы, рассчитанные на сечение до 16 мм2. Управляющая катушка работает от сети 220–230 В - подключение выполняется через клеммы, обозначенные A1/A2. Вспомогательные контакты (2НЗ + 4НО) позволяют передавать сигналы в системы автоматизации, например, для индикации состояния включения или блокировки других устройств.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Конструкция защищена от случайного прикосновения к токоведущим частям благодаря корпусу класса IP20. Гарантия распространяется на заводской дефект и некорректную эксплуатацию при соблюдении условий эксплуатации.

Преимущества

• Специально оптимизирован для работы с высокими импульсными токами при включении конденсаторов - снижает риск сваривания контактов
• Высокая механическая износостойкость - рассчитан на длительную работу в режиме частых включений
• Наличие двух НЗ контактов позволяет легко реализовать функцию контроля состояния без внешних датчиков
• Фиксация на DIN-рейке обеспечивает быстрый монтаж и демонтаж без дополнительных креплений

Ограничения применения

• Не использовать в условиях повышенной влажности, запыленности или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Нельзя применять для коммутации постоянного тока - только переменный ток (AC)
• Не рекомендован для нагрузок выше 12 кВАр - превышение вызывает перегрев и выход из строя
• Не подходит для частотных регуляторов или устройств с высоким уровнем гармоник - требуется специализированный контактор

Примеры использования

• Щит компенсации реактивной мощности на заводе с большим количеством асинхронных двигателей
• Автоматический банк конденсаторов в распределительном пункте торгового центра
• Локальная система КРМ у трансформаторной подстанции с низким коэффициентом мощности
• Электрошкаф насосной станции с управлением по времени или по реактивной мощности

Практические советы

• Проверьте соответствие напряжения катушки (220–230 В) с сетью - неверное питание приведёт к отказу срабатывания
• При использовании нескольких контакторов КМ-102-CAP в одном шкафу учтите тепловую нагрузку - располагайте с зазором не менее 10 мм друг от друга
• Подключайте силовые провода плотно - слабый контакт увеличивает нагрев и снижает долговечность
• Используйте вспомогательные контакты (2НЗ) для индикации включения в панели управления - это упрощает диагностику
• Не забудьте проверить посадочное место на DIN-рейке - контактор должен фиксироваться с характерным щелчком
