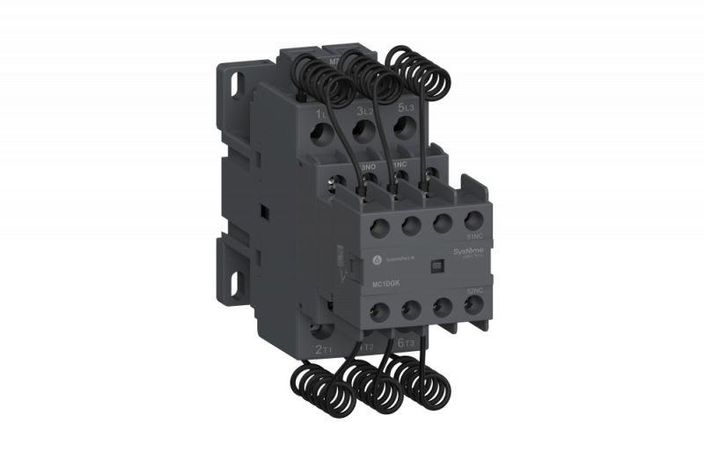

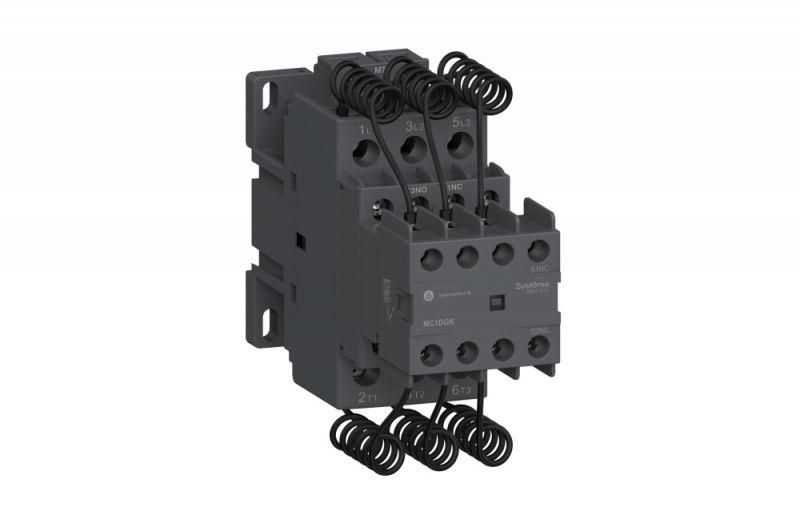

КОНТАКТОР MC1D ДЛЯ КОНДЕНСАТОРНЫХ БАТАРЕЙ 12.5 КВАР 1НО/2НЗ 220V 50/60ГЦ | MC1DFKM7 SE APC

Контактор MC1D для конденсаторных батарей 12.5 кВАр - устройство для автоматического включения и отключения трёхфазных конденсаторных батарей в системах компенсации реактивной мощности. Произведён компанией Systeme Electric, артикул mc1dfkm7, соответствует требованиям промышленного применения в условиях частых переключений.

Назначение и область применения

Контактор MC1D для конденсаторных батарей предназначен исключительно для коммутации трёхфазных конденсаторных батарей в установках компенсации реактивной мощности. Он работает в режиме частых включений - до нескольких десятков раз в час - что характерно для систем автоматической регулировки коэффициента мощности. Подходит для использования в распределительных щитах промышленных объектов, энергоёмких производств, жилых комплексов и объектов инфраструктуры.

Технические характеристики

• Номинальная мощность нагрузки: 12,5 кВАр (для конденсаторных батарей)
• Номинальный ток: 18 А
• Напряжение катушки управления: 220 В переменного тока
• Частота: 50 / 60 Гц
• Количество контактов: 1 нормально открытый (НО), 2 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Категория применения: AC-6b (специально для конденсаторных нагрузок)
• Исполнение: нереверсивное
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и влаги)
• Способ подключения силовой цепи: винтовые зажимы
• Способ монтажа: на DIN-рейку или на монтажную плату
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Контактор MC1D для конденсаторных батарей устанавливается на стандартную DIN-рейку типа TS35. Также возможен монтаж на монтажную плату с использованием винтовых креплений. Для подключения силовых проводов используются винтовые зажимы - требуют затяжки моментом, указанным в руководстве. Управляющая катушка рассчитана на 220 В переменного тока - совместима с большинством контроллеров и реле времени, используемых в системах АКМ. Блок из одного НО и двух НЗ контактов позволяет реализовать схемы с блокировками, сигнализацией состояния и последовательным управлением несколькими ступенями батареи.

Безопасность и стандарты

Контактор MC1D для конденсаторных батарей соответствует категории применения AC-6b - это означает, что он специально адаптирован для работы с емкостными нагрузками, где возникают высокие импульсные токи при включении. Конструкция включает гасящие резисторы, которые снижают пиковый ток до 60In, защищая контакты от быстрого износа. Серия SystemePact прошла испытания на долговечность при частых переключениях, что подтверждает соответствие международным стандартам IEC 60947-4-1.

Преимущества

• Увеличенный ресурс контактов благодаря встроенным гасящим резисторам - особенно важно при работе с конденсаторами
• Высокая надёжность при частых включениях - до 10 млн операций
• Блок предварительного срабатывания обеспечивает плавное включение, снижая ударные токи
• Универсальный монтаж: DIN-рейка + монтажная плата - удобен для любых типов шкафов
• Специализированная категория AC-6b - не требуется применение дополнительных ограничительных элементов

Ограничения применения

• Не предназначен для коммутации двигателей, нагревателей или других активных/индуктивных нагрузок - только для конденсаторных батарей
• Степень защиты IP20 не допускает использование во влажных, пыльных или наружных помещениях без дополнительной защиты корпуса
• Напряжение управления строго 220 В - нельзя использовать с 110 В или постоянным током
• Не имеет функции реверса - не подходит для систем, требующих изменения направления тока

Примеры использования

• Автоматические системы компенсации реактивной мощности на заводах с большим количеством асинхронных двигателей
• Щитовые устройства в многоквартирных домах для повышения коэффициента мощности
• Энергосберегающие установки в торгово-логистических центрах
• Промышленные преобразователи частоты с внешними конденсаторными батареями

Практические советы

• При замене старого контактора проверьте, чтобы новый был именно для конденсаторных батарей (AC-6b) - обычные контакторы быстро выйдут из строя
• Убедитесь, что сечение проводов соответствует току 18 А - рекомендовано минимум 2,5 мм2 медных
• При монтаже на DIN-рейку плотно фиксируйте контакт - слабое крепление вызывает перегрев
• Обязательно подключите блок НЗ контактов к цепи контроля состояния - это позволит отслеживать работоспособность батареи
• При использовании в составе автоматизированной системы учтите время задержки включения - контактор MC1D реагирует мгновенно, но система управления должна учитывать зарядку конденсаторов
