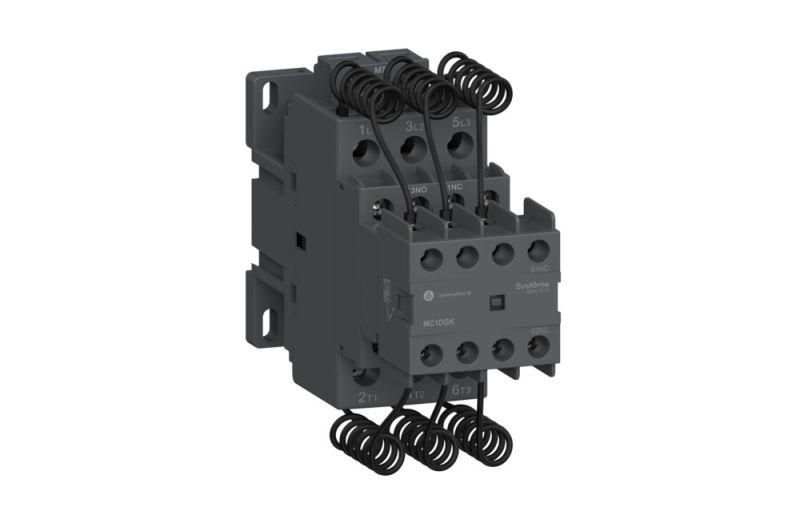

КОНТАКТОР MC1D ДЛЯ КОНДЕНСАТОРНЫХ БАТАРЕЙ 10 КВАР 1НО/2НЗ 220V 50/60ГЦ | MC1DEKM7 Systeme Electric APC

Контактор MC1D от Systeme Electric - специализированное устройство для коммутации конденсаторных батарей мощностью до 10 кВАр. Артикул mc1dekm7 обеспечивает надёжное управление реактивной нагрузкой в системах компенсации, используя три силовых контакта и встроенные защитные элементы.

Назначение и область применения

Контактор MC1D предназначен исключительно для включения и отключения трёхфазных конденсаторных батарей в установках компенсации реактивной мощности. Он работает в цепях переменного тока частотой 50/60 Гц с напряжением управления 220 В. Подходит для автоматических систем регулирования коэффициента мощности (cosφ) на промышленных объектах, в распределительных пунктах, на заводах и в энергоёмких производственных линиях.

Технические характеристики

• Мощность коммутируемой нагрузки: 10 кВАр (для конденсаторных батарей)
• Число полюсов: 3P (трёхфазный)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ)
• Напряжение управления: 220 В переменного тока, 50/60 Гц
• Категория применения: AC-6b - специально для коммутации конденсаторов
• Тип монтажа: на DIN-рейке или на монтажной плате через винтовые зажимы
• Защита от скачков тока: встроенная система с гасящими резисторами, снижающими пиковый ток до 60In
• Блок предварительного срабатывания: уменьшает ударные токи при включении конденсаторов

Совместимость и монтаж

Контактор MC1D совместим со всеми стандартными DIN-рейками типа TS35. Для фиксации можно использовать как защёлкивающийся механизм на рейке, так и винтовые крепления на монтажной плате - это удобно при сборке щитов с ограниченным пространством. Управляющее напряжение 220 В позволяет подключить его напрямую к стандартным контроллерам и реле времени без необходимости использования дополнительных преобразователей. Вспомогательные контакты (1НО+2НЗ) подходят для сигнализации состояния (вкл./выкл.) и синхронизации с другими устройствами системы компенсации.

Безопасность и стандарты

Контактор соответствует требованиям категории применения AC-6b, которая определяет устойчивость к высоким импульсным токам при включении конденсаторов. Конструкция с гасящими резисторами и предварительным срабатыванием снижает риск повреждения контактов и увеличивает срок службы устройства. Соответствует международным стандартам IEC 60947-4-1 и IEC 60947-1.

Преимущества

• Специальная оптимизация под конденсаторные нагрузки - минимизирует износ контактов при частых включениях
• Интегрированные гасящие резисторы и блок предварительного срабатывания - продлевают жизнь контактам и снижают помехи в сети
• Универсальный монтаж - поддерживает как DIN-рейку, так и винтовое крепление
• Стандартное напряжение управления 220 В - легко интегрируется в существующие системы автоматики
• Компактный размер - экономит место в распределительном шкафе

Ограничения применения

• Не предназначен для коммутации двигателей, нагревательных элементов или других активных нагрузок - только для конденсаторных батарей
• Работает только с переменным током; не подходит для постоянного тока
• Максимальная мощность - 10 кВАр. Превышение этого значения недопустимо, даже кратковременно
• Не имеет встроенной защиты от перегрузки или короткого замыкания - требует внешней защиты (плавкий предохранитель или автомат)
• Не рассчитан на работу во взрывоопасных средах - не имеет соответствующего взрывозащищённого исполнения

Примеры использования

• Автоматическая система компенсации реактивной мощности на участке производства с большим количеством асинхронных двигателей
• Щит управления конденсаторной батареей в ТЭЦ или на насосной станции
• Регулятор cosφ в промышленном цехе с переменной нагрузкой, где требуется быстрое переключение ступеней
• Подключение к PLC или релейному контроллеру для динамической компенсации в реальном времени

Практические советы

• Перед установкой проверьте соответствие мощности батареи - не более 10 кВАр на один контактор MC1D
• Обязательно установите внешний автоматический выключатель или предохранитель перед контактором - он не защищает от КЗ
• При использовании нескольких контакторов MC1D в одной системе - соблюдайте временные интервалы между включениями (минимум 1–2 сек), чтобы избежать перегрузки сети
• Проверяйте состояние гасящих резисторов при плановом обслуживании - они могут выходить из строя после многократных срабатываний
• При монтаже на плате - следите за плотностью затяжки винтов: переусердствовать нельзя, чтобы не повредить изоляцию
• Артикул mc1dekm7 - это именно модель с 1НО+2НЗ. Если нужны другие наборы контактов - выбирайте другую модификацию серии SystemePact
