КОНТАКТОР MC1D ДЛЯ КОНДЕНСАТОРНЫХ БАТАРЕЙ 25 КВАР 1НО/2НЗ 220V 50/60ГЦ | MC1DMKM7 SE APC

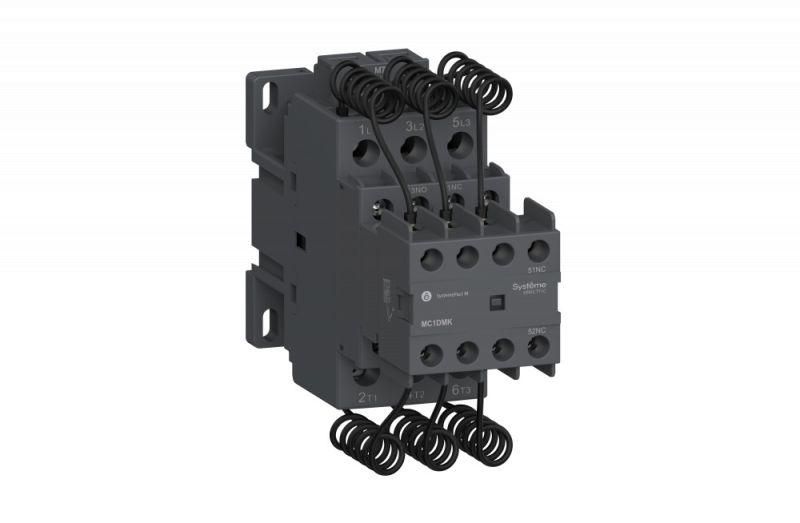

Контактор MC1D для конденсаторных батарей 25 кВАр - устройство для автоматического включения и отключения емкостных нагрузок в системах компенсации реактивной мощности. Произведён компанией Systeme Electric, артикул mc1dmkm7, предназначен для работы в сетях переменного тока 50/60 Гц с напряжением 220 В.

Назначение и область применения

Контактор MC1D для конденсаторных батарей 25 кВАр используется для коммутации трёхфазных конденсаторных батарей в установках компенсации реактивной мощности. Подходит для одноступенчатых и многоступенчатых систем, где требуется частое включение/выключение без повреждения контактов. Применяется в промышленных объектах: на заводах, в ТЭЦ, на насосных станциях, в системах HVAC и других местах с высокой долей индуктивной нагрузки.

Технические характеристики

• Номинальная реактивная мощность: 25 кВАр - способен управлять батареями ёмкостью до этого значения;
• Номинальный ток: 37 А - максимальный допустимый ток через главные контакты;
• Напряжение катушки управления: 220 В переменного тока - совместим с распространёнными системами управления;
• Частота: 50/60 Гц - работает в любых европейских и большинстве мировых сетей;
• Количество контактов: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ) - позволяет реализовать сложную логику управления и сигнализацию;
• Род тока: переменный (AC) - оптимизирован для работы с конденсаторами;
• Исполнение: нереверсивное - не предназначен для переключения направления тока;
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов >12,5 мм, не защищён от воды;
• Подключение силовой цепи: винтовые зажимы - надёжное, проверенное соединение без необходимости специальных инструментов;
• Способ монтажа: DIN-рейка или монтажная плата - универсальная установка в шкафах и панелях;
• Гарантийный срок: 24 месяца - соответствует промышленным стандартам надёжности.

Совместимость и монтаж

Контактор MC1D для конденсаторных батарей 25 кВАр монтируется на стандартную DIN-рейку типа TS35. Для фиксации на монтажной плате используются четыре винтовых отверстия. Главные силовые клеммы рассчитаны на провода сечением до 16 мм2. Управление осуществляется через катушку 220 В - подключается к выходу контроллера компенсации (например, STATCOM или реле мощности). Блок вспомогательных контактов (1НО+2НЗ) можно использовать для передачи сигналов состояния в систему сбора данных или индикации.

Безопасность и стандарты

Контактор MC1D для конденсаторных батарей 25 кВАр соответствует категории применения AC-6b - специально адаптирована для коммутации конденсаторных нагрузок, которые вызывают импульсы тока при включении. Серия SystemePact MCP-OPTIMUM прошла испытания на долговечность при многократном включении. Встроенные гасящие резисторы снижают пиковый ток до 60In, что продлевает жизнь контактам и исключает риск сваривания.

Преимущества

• Увеличенный ресурс контактов благодаря гасящим резисторам - особенно важно при частом включении конденсаторов;
• Высокая точность коммутации - минимизация перенапряжений и помех в сети;
• Универсальный монтаж - поддерживает как DIN-рейку, так и крепление на плату;
• Совместимость с популярными регуляторами мощности - легко интегрируется в существующие системы;
• Наличие двух НЗ контактов - удобно для создания аварийной блокировки или индикации отказа.

Ограничения применения

• Не предназначен для постоянного тока - использование в DC-цепях недопустимо;
• Защита IP20 не обеспечивает работу во влажных средах - требует установки внутри закрытых шкафов;
• Максимальная мощность 25 кВАр - нельзя применять для батарей выше этой отметки даже при меньшем токе;
• Не имеет функции реверса - не подходит для управляемых реактивных нагрузок с изменяемым направлением потока энергии.

Примеры использования

• Автоматическая система компенсации реактивной мощности на участке производства металлообработки;
• Шкаф управления конденсаторной батареей в распределительной подстанции 6–10 кВ;
• Контроль качества электроэнергии в жилом комплексе с большим количеством ЭПС;
• Система стабилизации напряжения на насосной станции водоснабжения.

Практические советы

• При выборе контактора MC1D для конденсаторных батарей 25 кВАр убедитесь, что суммарная мощность всех параллельно подключаемых батарей не превышает 25 кВАр - даже если ток ниже 37 А;
• Для длительной службы используйте качественные провода с правильным затягиванием винтов - избыточный момент может повредить клеммы;
• Проверьте соответствие напряжения катушки 220 В - подача 110 В или 380 В выведет изделие из строя;
• При использовании нескольких контакторов в одном шкафу соблюдайте минимальные зазоры между корпусами - обеспечивается теплоотвод и безопасность обслуживания;
• Обязательно подключите вспомогательные контакты (1НО+2НЗ) к системе контроля - они позволят диагностировать состояние включения без вскрытия шкафа.
