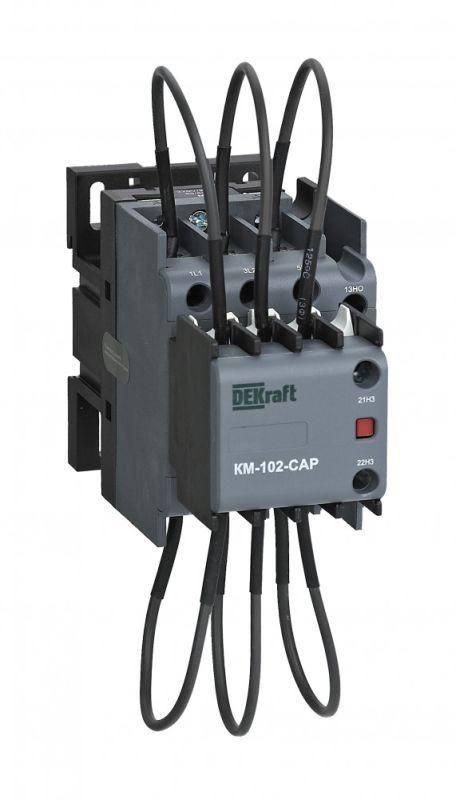

Контактор конденсаторный КМ-102-CAP 30кВАр 220/230В AC6b 2НО+1НЗ DEKraft 22452DEK APC

Контактор конденсаторный 30кВАр, 220/230В, AC6b, 2НО1НЗ серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Подходит для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Контактор конденсаторный 30кВАр, 220/230В, AC6b, 2НО1НЗ серии КМ-102-CAP используется для включения и отключения групп конденсаторов в установках компенсации реактивной мощности (КРМ). Он обеспечивает точное управление мощностью в сетях с низким коэффициентом мощности (cosφ), снижает потери энергии и повышает эффективность работы оборудования. Применяется в промышленных щитах, на предприятиях с большим количеством индукционных нагрузок - например, на станках, насосах, компрессорах, конвейерах.

Технические характеристики

• Номинальная реактивная мощность: 30 кВАр
• Номинальный ток: 43 А
• Напряжение питания цепи управления: 220–230 В переменного тока
• Количество силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 1
• Род тока: переменный (AC)
• Исполнение: стационарное
• Способ монтажа: на DIN-рейку
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и влаги)
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор конденсаторный 30кВАр, 220/230В, AC6b, 2НО1НЗ серии КМ-102-CAP совместим со стандартными DIN-рейками типа TS35. Установка выполняется путём защёлкивания на рейку - никаких болтов или сверления не требуется. Для подключения силовой цепи используются зажимы на входе и выходе, рассчитанные на провода до 16 мм2. Управляющие контакты подключаются к контроллеру КРМ или реле времени через клеммы с шагом 5 мм. Обязательно проверьте соответствие напряжения управления (220–230 В) источнику сигнала - неверное напряжение приведёт к отказу срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Конструкция исключает самопроизвольное срабатывание при скачках напряжения. Максимальная частота включений - до 1200 раз в час, что позволяет использовать его в автоматических системах регулирования. Гарантия 36 месяцев подтверждает надёжность при соблюдении условий эксплуатации.

Преимущества

• Специально адаптирован для работы с конденсаторами - повышенная износостойкость контактов против импульсных токов при включении
• Встроенные вспомогательные контакты (2НО+1НЗ) позволяют передавать сигнал состояния в систему управления без внешних реле
• Компактный корпус экономит место в щите
• Высокая механическая долговечность - рассчитан на десятки тысяч операций

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости или влажности - степень защиты IP20 требует установки внутри закрытого щита
• Не применяется в цепях постоянного тока - только переменный ток 50/60 Гц
• Не рекомендован для частоты включений выше 1200 раз в час - риск перегрева и быстрый износ контактов
• Не поддерживает работу при напряжении ниже 180 В или выше 250 В - возможны сбои в работе

Примеры использования

• Автоматическая система КРМ на заводе с 100 кВт двигателей - один контакттор КМ-102-CAP управляет одной секцией конденсаторов 30 кВАр
• Щит компенсации в торговом центре - три таких контактора работают параллельно для ступенчатой регулировки мощности
• Объект с преобладанием светодиодного освещения и ИБП - для устранения фазового сдвига между током и напряжением

Практические советы

• Выбирая контакттор, убедитесь, что суммарная мощность всех конденсаторов в секции не превышает 30 кВАр - перегрузка вызывает сваривание контактов
• Подключайте предохранители на каждую фазу силовой цепи - даже при наличии защиты в щите
• Проверяйте температуру окружающей среды - максимальная рабочая температура +40 C; при более высокой - необходима принудительная вентиляция
• При использовании нескольких контакторов в одном щите оставляйте минимум 10 мм свободного пространства между ними для теплоотвода
• Для диагностики используйте вспомогательные контакты - они дают сигнал о состоянии включения, что удобно при настройке системы КРМ
