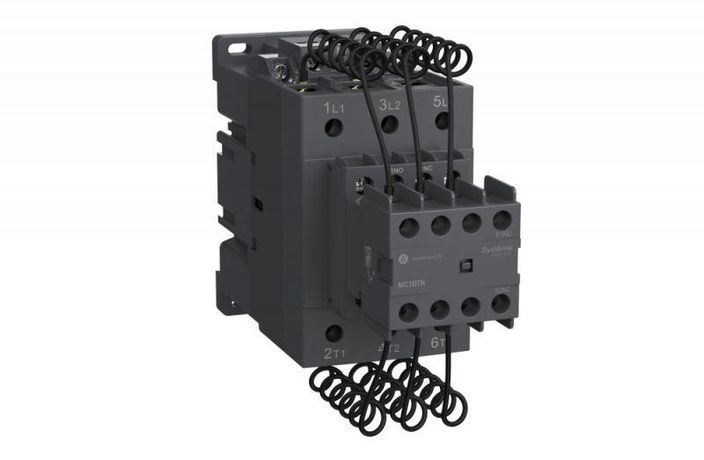

КОНТАКТОР MC1D ДЛЯ КОНДЕНСАТОРНЫХ БАТАРЕЙ 33.3 КВАР 1НО/2НЗ 220V 50/60ГЦ | MC1DPKM7 SE APC

Контактор MC1D для конденсаторных батарей 33.3 кВАр от Systeme Electric - устройство для автоматического включения и отключения конденсаторных батарей в системах компенсации реактивной мощности. Артикул mc1dpkm7 рассчитан на работу с переменным током 220 В, имеет три силовых контакта и два вспомогательных, что обеспечивает надёжную коммутацию даже при высоких импульсных нагрузках.

Назначение и область применения

Контактор MC1D для конденсаторных батарей 33.3 кВАр предназначен исключительно для коммутации трёхфазных конденсаторных батарей в установках компенсации реактивной мощности. Он используется в промышленных и энергетических объектах: на подстанциях, в цехах с большим количеством асинхронных двигателей, в системах автоматического регулирования коэффициента мощности (cos φ). Модель подходит как для одноступенчатой, так и для многоступенчатой компенсации, где требуется точное управление группами конденсаторов.

Технические характеристики

• Номинальная реактивная мощность: 33.3 кВАр - максимальная мощность, которую можно безопасно коммутировать одной фазой;
• Номинальный ток: 48 А - допустимый постоянный ток через силовые контакты;
• Напряжение катушки управления: 220 В переменного тока - совместим с сетями 50/60 Гц;
• Количество контактов: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации и блокировок;
• Род тока: переменный (AC), категория применения AC-6b - оптимизирован для работы с ёмкостными нагрузками (конденсаторы);
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не от воды и пыли;
• Способ подключения: винтовые зажимы - требуют качественного обжима проводов;
• Способ монтажа: на DIN-рейку или монтажную плату - универсальная установка;
• Гарантия: 24 месяца - подтверждает надёжность сборки и материалов.

Совместимость и монтаж

Контактор MC1D для конденсаторных батарей 33.3 кВАр устанавливается на стандартную DIN-рейку типа TS35. Для монтажа на плате предусмотрены четыре отверстия под винты. Подключение силовых клемм - винтовое, рекомендуется использовать медные жилы сечением 1–16 мм2. Управляющая катушка подключается к контроллеру или реле времени с выходом 220 В AC. Вспомогательные контакты (1НО+2НЗ) позволяют передавать сигналы в систему управления, например, о состоянии включения батареи. Обязательно соблюдать полярность при подключении катушки - неверное подключение не повредит устройство, но оно не будет работать.

Безопасность и стандарты

Контактор соответствует категории применения AC-6b - специальной классификации для коммутации конденсаторов, где возможны токи включения до 60 крат номинала. Серия SystemePact MCP оснащена встроенными гасящими резисторами, которые снижают пиковый ток при замыкании контактов, тем самым продлевая срок службы устройства. Это делает контакт MC1D безопаснее обычных контакторов при работе с емкостными нагрузками. Применяются материалы, соответствующие требованиям IEC 60947-4-1.

Преимущества

• Уникальная конструкция с гасящими резисторами - снижает износ контактов при включении конденсаторов;
• Высокий ресурс коммутаций благодаря оптимизации под AC-6b - подходит для частых включений (до 1000 раз в час);
• Чёткая схема вспомогательных контактов - позволяет легко интегрировать в системы автоматики;
• Надёжная фиксация на DIN-рейке - не требует дополнительных креплений;
• Совместимость с большинством контроллеров компенсации - легко заменяет аналоги других производителей.

Ограничения применения

• Не предназначен для коммутации активных нагрузок (нагреватели, лампы) - риск сваривания контактов;
• IP20 не обеспечивает защиту от влаги - нельзя применять во влажных помещениях без корпуса;
• Максимальная мощность 33.3 кВАр - не подходит для батарей выше этого значения; при необходимости параллельного включения нескольких контакторов требуется согласование с проектировщиком;
• Не реверсивный - не может использоваться для переключения направления тока или управления двигателями.

Примеры использования

• Автоматическая система компенсации на заводе с 100 кВАр общей ёмкостью - здесь задействованы три контактора MC1D по 33.3 кВАр каждая;
• Энергоцентр с несколькими трансформаторами - каждый использует один MC1D для включения основной группы конденсаторов;
• Цех с частотными преобразователями - MC1D включает батареи после запуска оборудования, чтобы избежать перегрузки сети.

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и отказ;
• Избегайте установки рядом с источниками тепла - рабочая температура не должна превышать +40 C;
• Для частого включения (более 10 раз в минуту) убедитесь, что контроллер не отправляет команды быстрее, чем интервал между коммутациями (минимум 10 секунд);
• При замене старого контактора - сравните тип контактов: наличие двух НЗ важно для схем аварийного отключения;
• Артикул mc1dpkm7 - единственный вариант этой модели с указанными контактами и напряжением катушки - другие модификации серии имеют другую конфигурацию.
