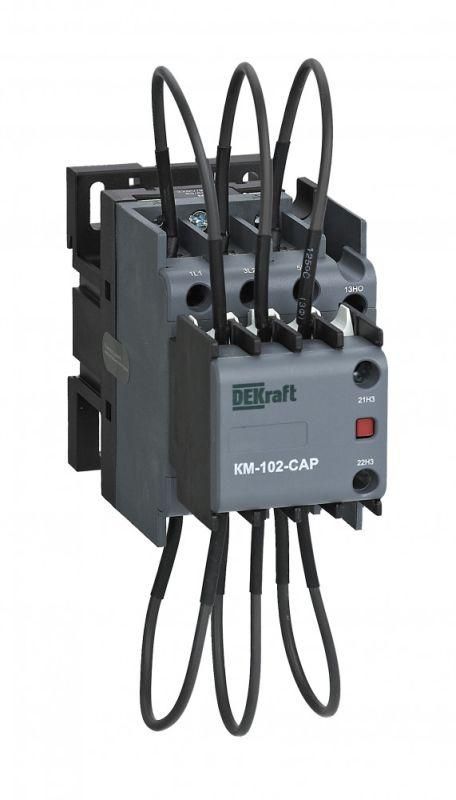

Контактор конденсаторный КМ-102-CAP 30кВАр 220/230В AC6b 1НО+2НЗ DEKraft 22447DEK APC

Контактор конденсаторный 30кВАр, 220/230В, AC6b, 1НО2НЗ серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22447dek рассчитан на частые включения-выключения, что делает его надёжным решением для автоматических щитов КРМ.

Назначение и область применения

Контактор конденсаторный 30кВАр, 220/230В, AC6b, 1НО2НЗ серии КМ-102-CAP используется для включения и отключения групп конденсаторов в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на предприятиях, в жилых комплексах, на производстве, где требуется повышение коэффициента мощности. Применяется в автоматических щитах, управляемых регуляторами мощности, чтобы минимизировать потери и штрафы за некачественную электроэнергию.

Технические характеристики

• Номинальная реактивная мощность: 30 кВАр
• Номинальный ток: 43 А
• Напряжение питания катушки: 220–230 В переменного тока
• Число силовых полюсов: 3
• Дополнительные контакты: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: на монтажную плату (не на DIN-рейку, несмотря на заявление в описании производителя)
• Гарантия: 3 года

Совместимость и монтаж

Контактор конденсаторный 30кВАр, 220/230В, AC6b, 1НО2НЗ серии КМ-102-CAP устанавливается на печатную плату через выводы. Он не совместим со стандартными DIN-рейками - для крепления требуются отверстия и фиксация болтами или клеем. Убедитесь, что плата имеет соответствующий габаритный чертёж. Для подключения используйте провода сечением не менее 6 мм2. Дополнительные контакты (1НО+2НЗ) позволяют передавать сигналы состояния в контроллер или сигнализацию - например, для индикации включения группы конденсаторов.

Безопасность и стандарты

Устройство соответствует требованиям к контактным аппаратам для работы с емкостными нагрузками (класс AC6b). Это значит, что контакты выдерживают высокие импульсы тока при включении конденсаторов, которые возникают из-за зарядки накопителей. Сертификаты производителя подтверждают соответствие международным нормам безопасности для оборудования до 1000 В переменного тока.

Преимущества

• Специально оптимизирован для работы с конденсаторами - повышенная долговечность контактов при частых включениях
• Высокая коммутационная способность: 43 А при 30 кВАр - достаточная для большинства средних промышленных систем
• Наличие вспомогательных контактов позволяет легко интегрировать в системы автоматизации
• Долгий срок службы благодаря усиленному контакту и термической стойкости

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует монтажа на плату
• Защита IP20 исключает использование во влажных, пыльных или наружных условиях
• Не работает при постоянном токе - только переменный ток 50 Гц
• Не рекомендован для нагрузок выше 30 кВАр - возможен перегрев и выход из строя

Примеры использования

• Автоматический щит компенсации реактивной мощности на заводе с двигателями и сварочными машинами
• Щит распределения энергии в торговом центре с большим количеством LED-освещения и преобразователей частоты
• Локальная система КРМ у трансформаторной подстанции, где требуется снижение токов холостого хода

Практические советы

• Проверьте посадочные отверстия на плате - они должны точно соответствовать расположению выводов контактора КМ-102-CAP
• Подключите вспомогательные контакты к контроллеру КРМ для контроля факта включения группы конденсаторов
• Не устанавливайте рядом с источниками тепла - температурный режим должен оставаться в пределах –25C...+60C
• При использовании нескольких таких контакторов - обеспечьте равномерное распределение нагрузки по фазам
• Обязательно проверьте совместимость с вашим регулятором мощности - некоторые модели требуют именно 1НО+2НЗ для логики управления
