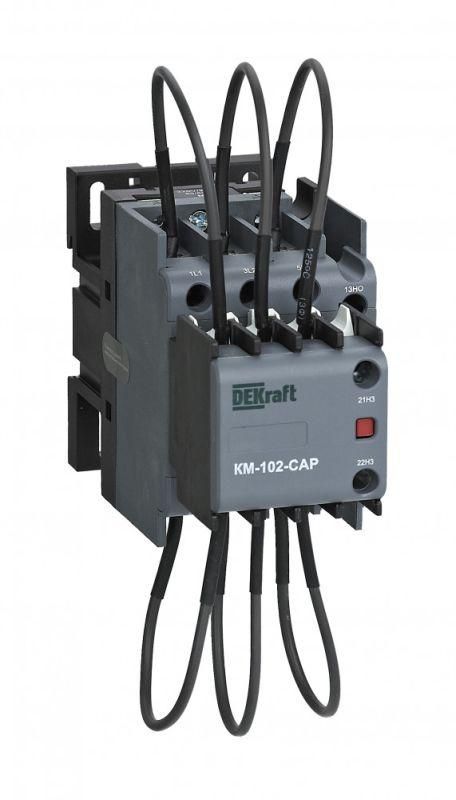

Контактор конденсаторный КМ-102-CAP 25кВАр 220/230В AC6b 1НО+1НЗ DEKraft 22437DEK APC

Контактор конденсаторный 25кВАр, 220/230В, AC6b, 1НО1НЗ серии КМ-102-CAP от DEKraft - специализированное устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22437dek рассчитан на частые включения-выключения, что делает его надёжным решением для автоматических КРМ-щитов.

Назначение и область применения

Контактор конденсаторный 25кВАр, 220/230В, AC6b, 1НО1НЗ серии КМ-102-CAP используется исключительно для включения и отключения конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на предприятиях, в жилых комплексах, торговых центрах и других объектах с высокой индуктивной нагрузкой. Применяется в автоматических системах, где требуется быстрое и долговечное переключение без повреждения контактов от импульсных токов.

Технические характеристики

• Номинальная реактивная мощность: 25 кВАр - способен коммутировать батареи до этого значения без перегрева и износа.
• Напряжение управления: 220–230 В переменного тока - совместим с типичными сигналами управления от регуляторов КРМ.
• Номинальный ток: 37 А - максимальный рабочий ток через силовые контакты.
• Количество силовых полюсов: 3 - трёхфазное исполнение для работы в сетях 380 В.
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации состояния (например, “конденсатор включен” / “конденсатор выключен”).
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от пыли и влаги; требует установки внутри закрытого шита.
• Способ монтажа: на DIN-рейку - стандартный крепёж для распределительных щитов.
• Гарантийный срок: 36 месяцев - подтверждает повышенную надёжность конструкции.

Совместимость и монтаж

Контактор конденсаторный 25кВАр, 220/230В, AC6b, 1НО1НЗ серии КМ-102-CAP монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используйте кабели с сечением до 16 мм2. Управляющее напряжение подаётся на катушку - фаза и ноль должны соответствовать маркировке на корпусе. Дополнительные контакты (1НО+1НЗ) позволяют передавать сигнал в контроллер или индикатор. Обязательно соблюдайте полярность при подключении управляющей цепи - неверное подключение может привести к отказу срабатывания.

Безопасность и стандарты

Контактор сертифицирован для работы в соответствии с требованиями IEC 60947-4-1 (класс AC-6b) - специально адаптирован для коммутации емкостных нагрузок. Это гарантирует устойчивость к высоким пусковым токам конденсаторов, которые в десятки раз превышают номинальный ток. Отсутствие защиты от воды и пыли (IP20) требует обязательной установки в герметичном электрошкафе.

Преимущества

• Усиленные контакты - специально разработаны для многократных включений при высоких импульсных токах, характерных для конденсаторов.
• Высокая механическая износостойкость - обеспечивает длительный срок службы даже при частом переключении (до 1 млн циклов).
• Встроенные вспомогательные контакты - упрощают интеграцию в системы автоматизации без внешних реле.
• Совместимость с популярными регуляторами КРМ - легко подключается к контроллерам DEKRAFT, EKF, SELT и другим.

Ограничения применения

• Не применяется для постоянных нагрузок выше 25 кВАр - превышение вызывает перегрев и выход из строя.
• Не предназначен для работы вне закрытых щитов - IP20 не защищает от влаги, пыли и агрессивной среды.
• Не рекомендуется для коммутации активных нагрузок (нагреватели, лампы) - оптимизация контактов сделана только под емкостные токи.
• Требуется предварительная разрядка конденсаторов перед обслуживанием - риск поражения током при работе под напряжением!

Примеры использования

• Автоматический щит компенсации реактивной мощности на заводе с большим количеством асинхронных двигателей.
• Щит КРМ в торговом центре для снижения потерь и штрафов за низкий cosφ.
• Локальная система компенсации у входа в здание с высокой индуктивной нагрузкой (лифты, насосы).
• Подключение к регулятору типа KVAR-MAX или DEKRAFT RMC-100 для автоматического включения групп конденсаторов.

Практические советы

• Выбирайте контактный класс AC-6b - другие контакторы (например, AC-1) быстро выйдут из строя при работе с конденсаторами.
• Проверьте соответствие напряжения управления (220–230 В) - использование 110 В или 380 В приведёт к отказу катушки.
• Обеспечьте достаточное охлаждение вокруг контактора - плотная установка нескольких единиц в одном шите требует воздушного зазора минимум 10 мм между корпусами.
• Используйте предохранители типа gG или aM на каждой фазе - они защитят контактор от аварийных токов короткого замыкания.
• При замене старого контактора - сверьте количество и тип дополнительных контактов (1НО+1НЗ), чтобы сохранить работу сигнализации в системе управления.
