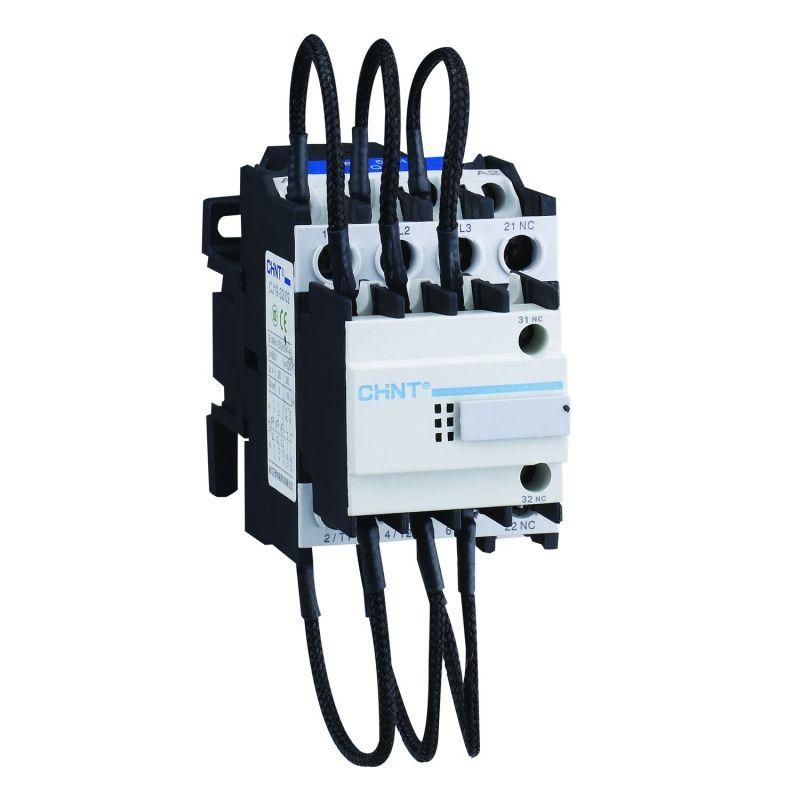

Контактор для компенсации реактивной мощности CJ19-4311, 20кВАр, 1НО+1НЗ, 230В (R) | 244002 CHINT

Контактор для компенсации реактивной мощности CJ19-4311 от CHINT предназначен для автоматического подключения и отключения батарей конденсаторов в системах компенсации реактивной мощности. Этот прибор обеспечивает надёжное переключение при высоких импульсных нагрузках, характерных для таких задач, и работает в сетях переменного тока с напряжением 230 В.

Назначение и область применения

Контактор для компенсации реактивной мощности CJ19-4311 используется в системах автоматической компенсации реактивной мощности (АКРМ) на промышленных объектах, в энергоёмких производствах и на объектах с большим количеством индуктивных нагрузок - например, на насосных станциях, компрессорах, сварочных аппаратах и конвейерах. Он управляет подключением и отключением конденсаторных батарей в зависимости от текущего коэффициента мощности сети.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания цепи управления: 230 В
• Номинальная реактивная мощность: 15 кВАр
• Количество главных контактов: 3 - для коммутации трёх фаз
• Количество нормально разомкнутых (НО) контактов: 1 - для сигнализации или управления внешним устройством
• Количество нормально замкнутых (НЗ) контактов: 1 - для контроля состояния или аварийной блокировки
• Тип присоединения: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов

Совместимость и монтаж

Контактор для компенсации реактивной мощности CJ19-4311 совместим с реле контроля мощности и контроллерами АКРМ, работающими на 230 В. Монтаж выполняется на DIN-рейке 35 мм. Главные силовые контакты рассчитаны на подключение медных проводов сечением до 16 мм2. Для правильной работы необходимо соблюдать полярность при подключении управляющей катушки - она не имеет полярности, но требует точного подсоединения к фазному и нулевому проводу. Убедитесь, что винтовые зажимы затянуты моментом 0,8–1,0 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает корпус.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяется в соответствии с классом исполнения IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен. Не предназначен для установки во влажных, взрывоопасных или сильно запылённых средах без дополнительной защиты.

Преимущества

• Усиленные главные контакты - выдерживают частые включения/выключения при больших токах включения конденсаторов
• Интегрированные вспомогательные контакты (1 НО + 1 НЗ) позволяют передавать сигналы в систему управления без внешних реле
• Высокая механическая износостойкость - рассчитан на десятки тысяч операций
• Стандартный форм-фактор - легко заменить аналогичными моделями других производителей

Ограничения применения

• Не предназначена для постоянной работы при токах выше 15 кВАр - превышение снижает срок службы контактов
• Не подходит для работы при напряжении ниже 200 В или выше 250 В - возможны отказы включения или перегрев катушки
• Не рекомендуется использовать в условиях частых скачков напряжения без дополнительных фильтров
• Не допускается установка рядом с источниками сильного тепла - температура окружающей среды должна быть в пределах –25…+40 C

Примеры использования

• Автоматическая система компенсации на заводе с 10 двигателями по 15 кВт каждый
• Подстанция малого предприятия с преобладанием сварочных аппаратов
• Цех по производству пластиковой упаковки с группой экструдеров
• Объекты ЖКХ с большими насосными установками

Практические советы

• Выбирая контактор для компенсации реактивной мощности CJ19-4311, проверьте соответствие номинальной мощности вашей конденсаторной батареи - лучше выбирать с запасом 10–20%
• При использовании нескольких контакторов в одной системе - убедитесь, что все они работают от одного источника управления с одинаковым временем задержки
• Регулярно осматривайте винтовые зажимы - особенно после первых 100 включений, когда возможно ослабление
• Не используйте этот контактор вместо обычного магнитного пускателя - он оптимизирован именно для работы с емкостными нагрузками, а не с двигателями
• Артикул 244002 - это официальный номер CHINT; при закупке запасных частей указывайте именно его, чтобы избежать несовместимости
