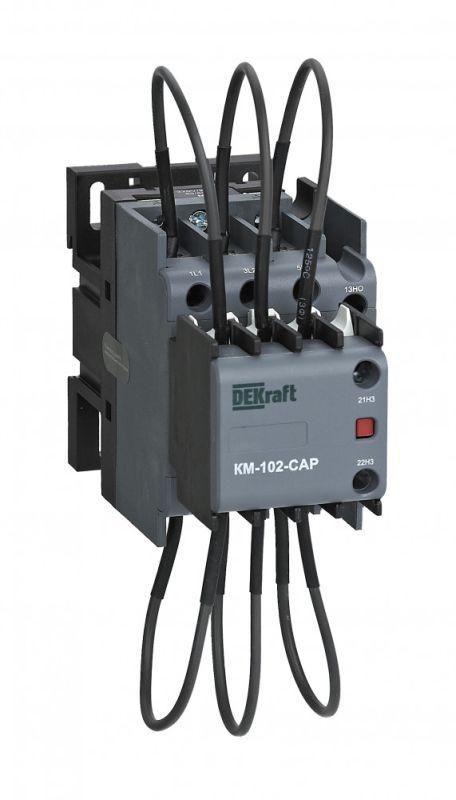

Контактор конденсаторный КМ-102-CAP 25кВАр 220/230В AC6b 2НЗ DEKraft 22432DEK APC

Контактор конденсаторный серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Рассчитан на работу с нагрузкой до 25 кВАр, питание управления - 220–230 В переменного тока. Подходит для монтажа на DIN-рейку в распределительных щитах.

Назначение и область применения

Контактор конденсаторный КМ-102-CAP используется исключительно для включения и отключения батарей конденсаторов в установках компенсации реактивной мощности (КРМ). Он применяется в промышленных и коммерческих объектах, где требуется повышение коэффициента мощности (cos φ): на заводах, в торговых центрах, в жилых комплексах с большим количеством индукционных нагрузок. Устройство обеспечивает точное управление ступенями конденсаторов в автоматических системах регулирования.

Технические характеристики

• Номинальная реактивная мощность: 25 кВАр
• Номинальный ток: 37 А
• Напряжение питания цепи управления: 220–230 В переменного тока (AC)
• Количество силовых полюсов: 3 (3P)
• Количество нормально закрытых (НЗ) контактов: 2
• Количество нормально открытых (НО) контактов: 4
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и влаги
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102-CAP совместим со всеми типами DIN-реек по ГОСТ IEC 60715. Монтируется на стандартную металлическую рейку шириной 35 мм. Для подключения силовых проводов используются зажимы, рассчитанные на сечение до 16 мм2. Управляющие цепи подключаются к клеммам A1/A2 - полярность не имеет значения. Убедитесь, что сечения проводов соответствуют току 37 А, особенно в цепях конденсаторов - они испытывают высокие импульсные токи при включении.

Безопасность и стандарты

Контактор КМ-102-CAP соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Конструкция рассчитана на частые операции включения-выключения, характерные для работы в системах КРМ. Сертификаты соответствия указаны в документации производителя DEKraft.

Преимущества

• Специально оптимизирован для работы с конденсаторными батареями - повышенная износостойкость контактов против дугового износа
• Высокий ресурс коммутации благодаря усиленным контактам
• Удобный монтаж на DIN-рейку - позволяет быстро собирать и обслуживать щиты
• Наличие двух НЗ и четырёх НО контактов даёт гибкость для сигнализации и управления внешними устройствами

Ограничения применения

• Не предназначен для постоянного тока - работает только с переменным током (AC)
• Защита IP20 не допускает использование во влажных, запылённых или наружных условиях
• Не следует использовать для коммутации активных нагрузок (например, нагревателей) - не оптимизирован для них
• Максимальная мощность - 25 кВАр; превышение может вызвать перегрев и выход из строя

Примеры использования

• Автоматический шкаф компенсации реактивной мощности на производстве с электродвигателями
• Щит управления конденсаторами в торговом центре для снижения штрафов энергоснабжающей организации
• Локальные системы КРМ у крупных потребителей - например, в цехах с сварочным оборудованием

Практические советы

• Выбирайте контактор КМ-102-CAP только для целевой задачи - коммутация конденсаторов. Не используйте его вместо обычного контактора.
• Проверьте соответствие напряжения управления (220–230 В) с источником питания. Превышение может вывести катушку из строя.
• При сборке щита учитывайте тепловыделение - располагайте несколько контакторов с зазором не менее 10 мм друг от друга.
• Подключение конденсаторов требует предварительного разрядника. Без него возможны пробои и повреждение контактов.
• Артикул 22432dek - это конкретная модель из серии КМ-102-CAP. При заказе уточняйте наличие именно этого артикула, так как другие модели серии могут отличаться числом контактов или мощностью.
