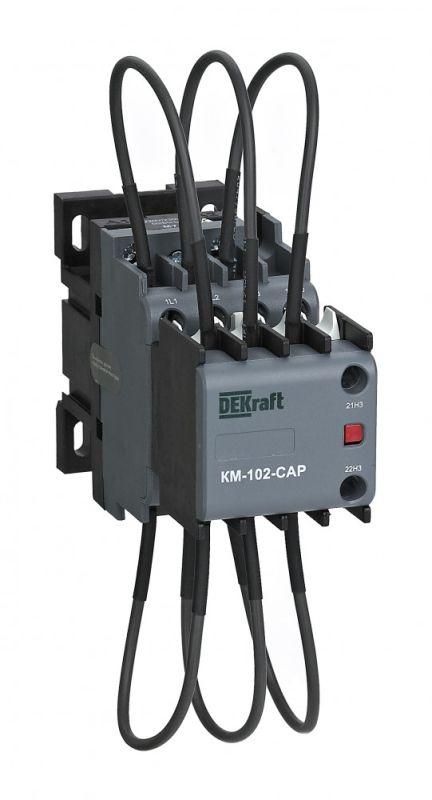

Контактор конденсаторный КМ-102-CAP 20кВАр 220/230В AC6b 2НЗ DEKraft 22417DEK APC

Контактор конденсаторный серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Рассчитан на работу с нагрузкой до 20 кВАр, питание управления 220–230 В переменного тока, монтируется на DIN-рейку. Артикул 22417dek.

Назначение и область применения

Контактор конденсаторный КМ-102-CAP используется для включения и отключения групп конденсаторов в установках компенсации реактивной мощности (КРМ). Применяется в распределительных щитах промышленных предприятий, жилых комплексов, торговых центров и других объектов с высокой индуктивной нагрузкой - где важно повысить коэффициент мощности (cos φ) и снизить потери энергии.

Технические характеристики

• Номинальная реактивная мощность: 20 кВАр
• Номинальный ток: 29 А
• Напряжение питания катушки: 220–230 В переменного тока (AC)
• Число силовых полюсов: 3 (трёхфазное исполнение)
• Силовые контакты: 4 нормально-разомкнутых (НО), 2 нормально-замкнутых (НЗ)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: крепление на стандартную DIN-рейку шириной 35 мм
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102-CAP совместим со всеми типами DIN-реек по ГОСТ IEC 60715. Установка выполняется путём защёлкивания на рейку - никаких болтов или сверления не требуется. Подключение проводов осуществляется к зажимам с моментом затяжки 0,8–1,0 Нм. Для работы с конденсаторными батареями рекомендуется использовать предохранители класса gG или aR соответствующего номинала (не менее 35 А). Дополнительные контакты 2НЗ можно применять для сигнализации состояния (например, “конденсаторы включены”) в системах автоматизации.

Безопасность и стандарты

Контактор КМ-102-CAP соответствует требованиям международных стандартов IEC 60947-4-1 и IEC 60947-1. Конструкция обеспечивает безопасную коммутацию емкостных нагрузок, характерных для конденсаторов, которые генерируют импульсы тока при включении. Сертификаты соответствия доступны у производителя DEKraft.

Преимущества

• Усиленные силовые контакты рассчитаны на многократные коммутации при высоких пусковых токах конденсаторов
• Наличие двух НЗ-контактов позволяет легко реализовать обратную связь в системах управления
• Оптимизированная конструкция снижает риск сваривания контактов при работе с реактивной нагрузкой
• Высокая надёжность при температуре от -25C до +60C

Ограничения применения

• Не предназначен для установки в условиях повышенной запылённости, влажности или воздействия агрессивных сред - степень защиты IP20 исключает использование вне закрытых щитов
• Не работает при постоянном токе - только переменный ток 50/60 Гц
• Не следует использовать для коммутации нагрузок выше 20 кВАр - возможен выход из строя контактов
• Не рекомендован для частоты переключений более 10 раз в минуту длительное время - это сокращает срок службы

Примеры использования

• Автоматический компенсатор реактивной мощности в цехе с большим количеством асинхронных двигателей
• Щит компенсации на входе в офисное здание с серверным оборудованием
• Локальная система КРМ у трансформаторной подстанции с низким cos φ
• Энергоэффективные системы освещения с LED-драйверами и фильтрами

Практические советы

• Выбирая контактный аппарат, проверьте соответствие номинальной мощности вашей конденсаторной батареи - 20 кВАр - это максимальная нагрузка для модели КМ-102-CAP
• Обязательно используйте предохранители перед контактором - они защитят его от пробоев конденсаторов
• При монтаже соблюдайте минимальный зазор между контактами и другими элементами - не менее 10 мм для безопасности
• Для долгой службы избегайте частых включений/выключений; оптимально - интервал не менее 6 секунд между операциями
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в режиме частой коммутации
