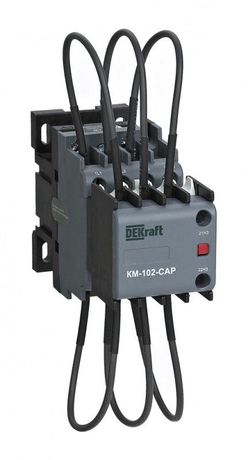

Контактор конденсаторный КМ-102-CAP 20кВАр 380/400В AC6b 2НЗ DEKraft 22418DEK APC

Контактор конденсаторный 20кВАр, 380/400В, AC6b, 2 нормально-замкнутых контакта серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Подходит для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Контактор конденсаторный 20кВАр, 380/400В, AC6b, 2 нормально-замкнутых контакта серии КМ-102-CAP используется для включения и отключения конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Применяется в щитах, где требуется автоматическое регулирование коэффициента мощности - например, на производствах с большим количеством индукционных нагрузок: насосы, компрессоры, сварочные аппараты, конвейеры.

Технические характеристики

• Номинальная реактивная мощность: 20 кВАр
• Напряжение питания цепи управления: 380–400 В переменного тока
• Номинальный ток: 29 А
• Количество силовых полюсов: 3 (трёхфазное исполнение)
• Количество нормально открытых (НО) силовых контактов: 4
• Количество нормально замкнутых (НЗ) силовых контактов: 2
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: крепление на стандартную DIN-рейку шириной 35 мм
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор конденсаторный 20кВАр, 380/400В, AC6b, 2 нормально-замкнутых контакта серии КМ-102-CAP совместим со всеми типами DIN-реек по ГОСТ IEC 60715. Установка выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требует. Для подключения силовых проводов используются зажимы с моментом затяжки до 1,5 Нм. Управляющая катушка рассчитана исключительно на 380–400 В переменного тока - подключение к другому напряжению повредит устройство.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для контактных устройств, применяемых в цепях конденсаторов. Конструкция обеспечивает безопасную работу при частых коммутациях - специальные материалы и гашение дуги снижают износ контактов. Сертификаты соответствия указаны в документации производителя DEKraft.

Преимущества

• Увеличенный ресурс контактов благодаря оптимизации под коммутацию емкостных нагрузок - меньше пригаров и сваривания
• Встроенные дополнительные контакты (2НЗ) позволяют передавать сигналы в системы управления без внешних модулей
• Высокая надёжность при работе в условиях высоких импульсных токов, характерных для включения конденсаторов
• Удобный монтаж на DIN-рейку - экономия времени при сборке щитов

Ограничения применения

• Не предназначен для работы в средах с повышенной запылённостью, влагой или химически активными веществами - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для частотных преобразователей или цепей с постоянным током - только переменный ток 380–400 В
• Не следует использовать для коммутации мощностей выше 20 кВАр - возможен выход из строя контактов
• Не поддерживает ручное управление - работает только через управляющее напряжение

Примеры использования

• Автоматические щиты компенсации реактивной мощности на заводах с двигателями мощностью более 5 кВт
• Щитовые решения в торговых центрах, больницах, офисных зданиях для повышения коэффициента мощности до 0,95+
• Системы энергоэффективности в жилых комплексах с автономными источниками питания
• Подключение к контроллерам КРМ типа “Энергомера”, “ЛЭК” или аналогичным

Практические советы

• Проверьте соответствие напряжения сети (380–400 В) и напряжения катушки - неверное подключение вызывает отказ устройства
• При использовании нескольких контакторов КМ-102-CAP в одном щите соблюдайте минимальный интервал между ними - не менее 10 мм для теплоотвода
• Обязательно используйте предохранители или автоматы с характеристикой gG/gL для защиты от перегрузок - даже при правильном подборе контактора необходима внешняя защита
• При замене старого контактора проверьте наличие дросселей или фильтров в цепи - они влияют на длительность импульса тока при включении
• Артикул 22418dek - единственный номер для заказа этого конкретного варианта; другие модели серии КМ-102-CAP имеют отличные параметры
