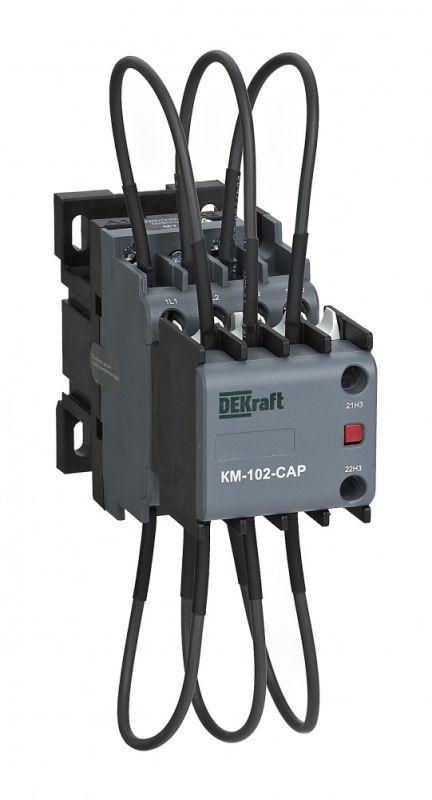

Контактор конденсаторный КМ-102-CAP 20кВАр 380/400В AC6b 1НО+1НЗ DEKraft 22423DEK APC

Контактор конденсаторный 20кВАр, 380/400В, AC6b, 1НО1НЗ серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Подходит для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Контактор конденсаторный 20кВАр, 380/400В, AC6b, 1НО1НЗ серии КМ-102-CAP используется для включения и отключения групп конденсаторов в установках компенсации реактивной мощности (КРМ). Он обеспечивает надёжную работу в циклических режимах, когда требуется частое переключение - например, при автоматической регулировке коэффициента мощности в реальном времени. Применяется в промышленных щитах, на предприятиях с большим количеством индукционных нагрузок (станки, насосы, компрессоры), а также в зданиях с высокой долей емкостной нагрузки.

Технические характеристики

• Номинальная реактивная мощность: 20 кВАр - способен коммутировать батареи конденсаторов до этого значения;
• Напряжение питания катушки: 380–400 В переменного тока - совместим с сетями 400 В трёхфазной системы;
• Номинальный ток: 29 А - максимальный рабочий ток через силовые контакты;
• Число силовых полюсов: 3 - управление трёхфазными цепями;
• Силовые контакты: 4 нормально открытых (НО) + 1 нормально закрытый (НЗ) - обеспечивают гибкую сигнализацию и контроль состояния;
• Дополнительные контакты: 1 НО + 1 НЗ - используются для передачи сигналов в контроллеры или индикацию положения;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Способ монтажа: на DIN-рейку - стандартная установка в шкафах и щитах;
• Гарантийный срок: 3 года - соответствует требованиям к долговечности в условиях частых коммутаций.

Совместимость и монтаж

Контактор конденсаторный 20кВАр, 380/400В, AC6b, 1НО1НЗ серии КМ-102-CAP устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов предусмотрены винтовые зажимы, рассчитанные на сечение до 16 мм2. Управляющая катушка работает от сети 380–400 В - не требует внешнего источника питания. Дополнительные контакты можно использовать для подключения индикаторов или входов PLC. Монтаж выполняется в сухих помещениях без воздействия агрессивных сред.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Конструкция обеспечивает устойчивость к импульсным токам при включении конденсаторов - снижает риск сваривания контактов. Серия КМ-102-CAP прошла испытания на износостойкость при многократных циклах включения/выключения - что важно для длительной работы в системах КРМ.

Преимущества

• Высокая механическая и электрическая износостойкость - специально адаптирована для частых коммутаций конденсаторов;
• Наличие двух типов дополнительных контактов - позволяет легко интегрировать в системы автоматизации;
• Стандартный форм-фактор на DIN-рейку - совместим со всеми типовыми щитами;
• Оптимальное сочетание мощности и габаритов - экономит место в шкафу при комплектации нескольких секций КРМ;
• Поддержка напряжения 380–400 В - исключает необходимость преобразования уровня управления.

Ограничения применения

• Не предназначен для работы во влажных, запылённых или взрывоопасных средах - степень защиты IP20 не обеспечивает защиту от жидкости и пыли;
• Не рекомендован для постоянной нагрузки выше 20 кВАр - превышение может вызвать перегрев и выход из строя;
• Не подходит для коммутации активных нагрузок (например, нагревательных элементов) - оптимизирован только для реактивных;
• Требуется соблюдение правильной последовательности фаз - неверное подключение может повредить контакты при включении.

Примеры использования

• Автоматический компенсатор реактивной мощности в цехе с 10 станками;
• Щит КРМ на производстве с большими асинхронными двигателями;
• Шкаф управления энергоэффективностью в торговом центре;
• Локальная система компенсации у крупного кондиционера или компрессора.

Практические советы

• Выбирайте контактный класс AC6b - он гарантированно выдерживает пусковые токи конденсаторов; другие классы могут быстрее изнашиваться;
• Проверьте соответствие сечения кабелей - для 20 кВАр при 400 В используйте минимум 6 мм2 медного провода;
• Убедитесь, что температура внутри шкафа не превышает +40 C - перегрев снижает срок службы;
• При использовании нескольких контакторов КМ-102-CAP в одном щите - оставляйте между ними зазор не менее 10 мм для теплоотвода;
• Дополнительные контакты 1НО+1НЗ удобно использовать для сигнализации “включен” / “выключен” на пульте управления.
