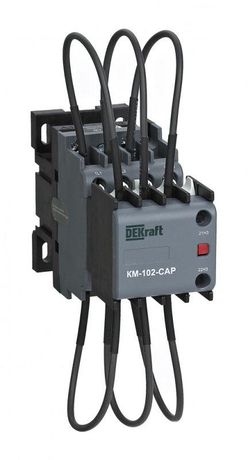

Контактор конденсаторный КМ-102-CAP 12кВАр 380/400В AC6b 1НО+1НЗ DEKraft 22408DEK APC

Контактор конденсаторный 12кВАр 380/400В AC6b 1НО1НЗ серии КМ-102-CAP от DEKraft - специализированное устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22408dek рассчитан на работу в промышленных щитах с частыми включениями, обеспечивая надёжное управление емкостными нагрузками.

Назначение и область применения

Контактор конденсаторный 12кВАр 380/400В AC6b 1НО1НЗ серии КМ-102-CAP используется исключительно для включения и отключения групп конденсаторов в установках компенсации реактивной мощности (КРМ). Подходит для централизованной компенсации на предприятиях, в распределительных щитах и у крупных потребителей с низким cosφ. Применяется там, где требуется частая коммутация - например, при автоматическом регулировании мощности по сигналу контроллера.

Технические характеристики

• Номинальная реактивная мощность: 12 кВАр
• Напряжение питания катушки: 380–400 В переменного тока (AC)
• Номинальный ток: 17 А
• Число силовых полюсов: 3 (трёхфазное исполнение)
• Силовые контакты: 4 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Управляемые контакты: 1 НО + 1 НЗ (для сигнализации или блокировок)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Способ монтажа: крепление на DIN-рейку (стандарт 35 мм)
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102-CAP совместим со всеми типами DIN-реек согласно IEC 60715. Установка выполняется путём фиксации на рейке до характерного щелчка. Для подключения силовой части используются зажимы на 2,5–6 мм2. Управляющие провода - до 1,5 мм2. Обязательно соблюдайте полярность при подключении катушки - напряжение 380–400 В AC требует точного соответствия фазному напряжению сети. Монтаж на плату невозможен - устройство имеет только рейковую форму.

Безопасность и стандарты

Проект устройства соответствует требованиям IEC 60947-4-1 для контактных аппаратов, применяемых в цепях конденсаторов. Отличается повышенной износостойкостью контактов против дугового воздействия при коммутации емкостных токов. Сертификаты соответствия указаны в документации производителя DEKraft.

Преимущества

• Специально усиленные контакты выдерживают высокие импульсные токи при включении конденсаторов
• Высокий ресурс коммутаций - оптимизирован для работы в режиме частых включений
• Встроенные вспомогательные контакты позволяют передавать сигнал состояния в
• Фиксация на DIN-рейке ускоряет сборку шкафа и снижает риск ошибок при монтаже

Ограничения применения

• Не применяется для постоянных нагрузок выше 12 кВАр - возможен перегрев и выход из строя
• IP20 не позволяет использовать в условиях запыления, сырости или внешней среды - только внутри закрытых щитов
• Не предназначен для работы с постоянным током - только переменный ток 380–400 В
• Не рекомендован для коммутации более чем 1000 операций в час - превышение сокращает срок службы

Примеры использования

• Автоматические системы КРМ в цехах с большим количеством сварочных аппаратов
• Щиты компенсации на заводах с двигателями большой мощности
• Энергоэффективные решения в торгово-логистических комплексах
• Подключение к контроллерам типа “Power Factor Controller” для автоматической ступенчатой компенсации

Практические советы

• Обязательно используйте предохранители класса aR на каждой фазе - они защищают контактор от пробоя конденсаторов
• Проверьте соответствие напряжения катушки вашей сети - неверное питание вызывает отказ или повреждение обмотки
• При использовании нескольких контакторов в одном щите учтите тепловыделение - обеспечьте достаточное расстояние между устройствами
• Для диагностики состояния используйте вспомогательные контакты 1НО+1НЗ - они дают сигнал о положении главных контактов
• Не забудьте проверить посадочные габариты перед заказом - хотя форм-фактор стандартизирован, есть различия в глубине корпуса среди аналогов
