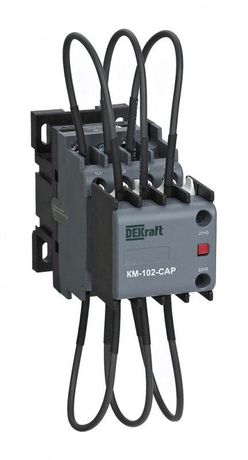

Контактор конденсаторный КМ-102-CAP 12кВАр 380/400В AC6b 2НЗ DEKraft 22403DEK APC

Контактор конденсаторный серии КМ-102-CAP от DEKraft - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Работает в сетях 380–400 В переменного тока, рассчитан на нагрузку до 12 кВАр, имеет два нормально-замкнутых контакта и монтируется на DIN-рейку.

Назначение и область применения

Контактор конденсаторный КМ-102-CAP используется для включения и отключения групп конденсаторов в установках компенсации реактивной мощности (КРМ). Применяется в распределительных щитах промышленных предприятий, жилых комплексов, торговых центров и других объектов с высокой индуктивной нагрузкой - где важно повысить коэффициент мощности (cos φ) и снизить потери энергии.

Технические характеристики

• Номинальная реактивная мощность: 12 кВАр
• Напряжение питания катушки: 380–400 В переменного тока (AC)
• Номинальный ток: 17 А
• Количество силовых полюсов: 3 (3P)
• Количество нормально-замкнутых (НЗ) контактов: 2
• Количество нормально-открытых (НО) контактов: 4
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Гарантийный срок: 3 года
• Род тока: переменный (AC)
• Исполнение: стационарное

Совместимость и монтаж

Контактор КМ-102-CAP совместим со всеми типами DIN-реек шириной 35 мм, используемых в промышленных и бытовых щитах. Установка осуществляется путём фиксации на рейке без необходимости сверления или дополнительных креплений. Подключение проводов - клеммы с зажимами для медных жил сечением до 2,5 мм2. Для работы требуется внешнее управление через катушку 380–400 В - подключается к контроллеру КРМ или реле времени.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на контактные аппараты для коммутации емкостных нагрузок. Конструкция обеспечивает безопасную работу при частых включениях - снижена вероятность сваривания контактов даже при больших импульсных токах при включении конденсаторов. IP20 позволяет использовать только внутри закрытых щитов, исключая риск поражения током и попадания сторонних предметов.

Преимущества

• Специально адаптирован для работы с конденсаторными батареями - повышенная износостойкость контактов против ударных токов при включении
• Наличие двух НЗ-контактов позволяет реализовать функции сигнализации или блокировки (например, отображение состояния включения)
• Высокая надёжность при длительном использовании - гарантия 36 месяцев
• Простая установка на DIN-рейку - экономия времени при сборке щита
• Поддержка трёхфазной коммутации - один прибор заменяет три однополюсных контактора

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для постоянного тока (DC) - работает только с переменным током 380–400 В
• Максимальная мощность - 12 кВАр; для более крупных батарей требуются другие модели
• Не рекомендовано применение в средах с высоким уровнем вибраций или химически активной атмосферой

Примеры использования

• Автоматические системы КРМ на заводах с большим количеством двигателей
• Щиты компенсации в офисных зданиях с серверными помещениями
• Энергоэффективные решения в ЖКХ - для снижения штрафов за низкий cos φ
• Объекты с частыми изменениями нагрузки: конвейеры, насосные станции, сварочные участки

Практические советы

• Проверьте соответствие напряжения катушки (380–400 В) с выходом вашего регулятора КРМ - неверное напряжение вызовет отказ или повреждение устройства
• Используйте предохранители или автоматические выключатели перед контактором КМ-102-CAP - он сам не защищает от перегрузок
• При проектировании щита учтите наличие четырёх НО-контактов - они удобны для подключения индикации, сигналов в SCADA или резервирования
• Не подключайте больше 12 кВАр к одному контактору - превышение сокращает срок службы контактов
• При замене старого контактора - проверьте количество и тип вспомогательных контактов (2НЗ здесь есть, но не все аналоги имеют их)
